Ford Explorer: Автоматическая коробка передач — 10-ступенчатая автоматическая коробка передач — 10R60 / Описание и работа — Планетарная сборка

Руководство по эксплуатации Форд Эксплорер 2020-2023 гг. / Силовой агрегат / Автоматическая коробка передач / Автоматическая коробка передач — 10-ступенчатая автоматическая коробка передач — 10R60 / Описание и работа - Планетарная сборка

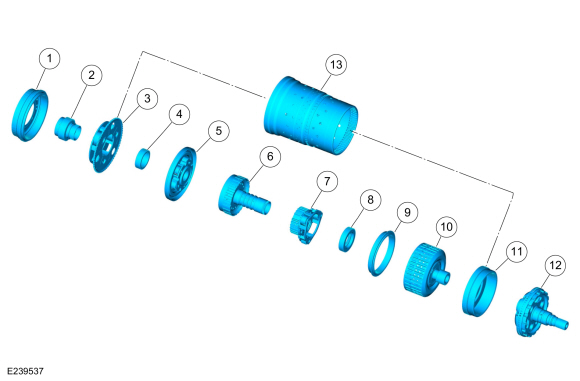

Планетарная передача в разобранном виде

Элемент	Описание
1	Зубчатый венец №1
2	Солнечная шестерня №1
3	Планетарное водило №1
4	Солнечная шестерня №2
5	Планетарное водило №2
6	Зубчатый венец №2
7	Планетарное водило №3
8	Солнечная шестерня №3
9	Зубчатый венец №3
10	Раковина и солнечная шестерня №4
11	Зубчатый венец №4
12	Выходной вал и водило планетарной передачи № 4 в сборе
13	Цилиндр (сцепление и планетарный редуктор)

10-ступенчатая коробка передач имеет 4 планетарные передачи. Каждая шестерня состоит зубчатого венца, солнечной шестерни и водила. Наборы шестерен пронумерованы 1 через 4, от передней к задней части коробки передач. Есть несколько прямых соединений между шестернями:

Солнечные шестерни № 1 и 2 соединены между собой непосредственно зубчатыми шлицами.
Водило планетарной передачи № 1 и зубчатый венец № 4 находятся непосредственно соединенный вместе с цилиндром (сцеплением и планетарным редуктором).
Зубчатый венец № 2 и солнечная шестерня № 3 напрямую соединены вместе с валом.
Зубчатый венец № 3 и обечайка и солнечная шестерня № 4 непосредственно соединены между собой через обойму обечайки и солнечную шестерню № 4.
