Антенна АВН

Компоненты и расположение компонентов

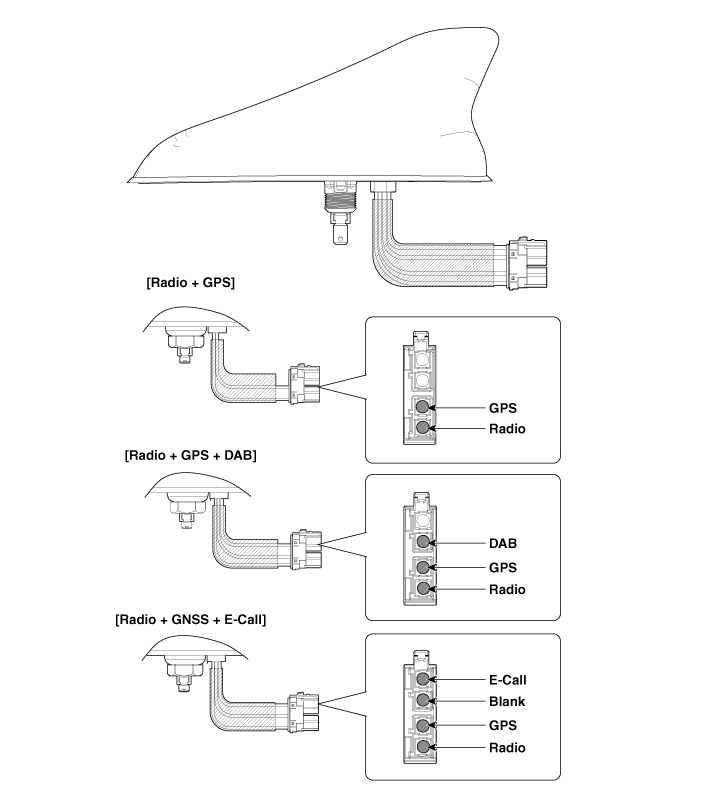

Компоненты

Принципиальные диаграммы

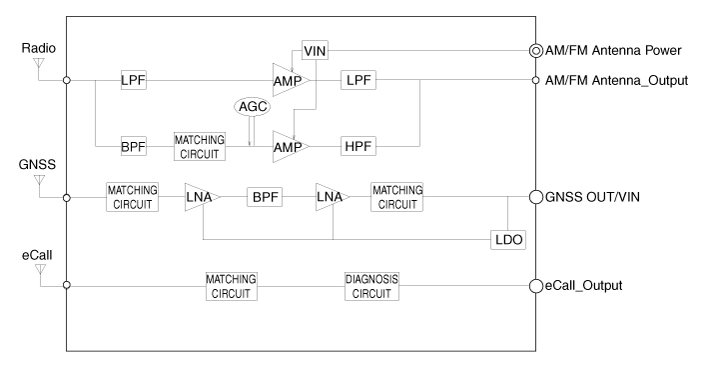

Принципиальная электрическая схема

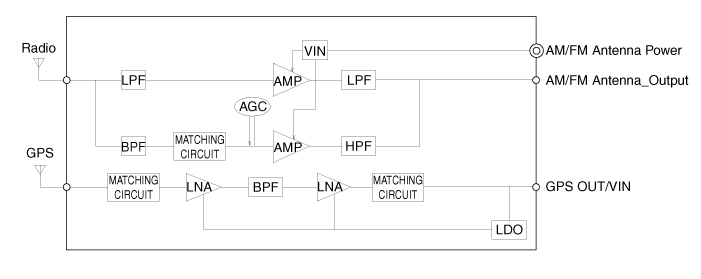

[Радио + GPS]

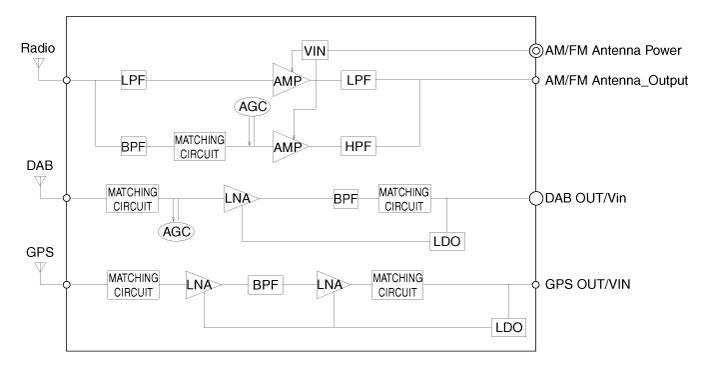

[Радио + GPS + DAB]

[Радио + GNSS + eCall]

Процедуры ремонта

Удаление

Антенна АВН

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите обивку крыши в сборе.

   (См. Кузов — «Обшивка крыши в сборе»)

3. 3

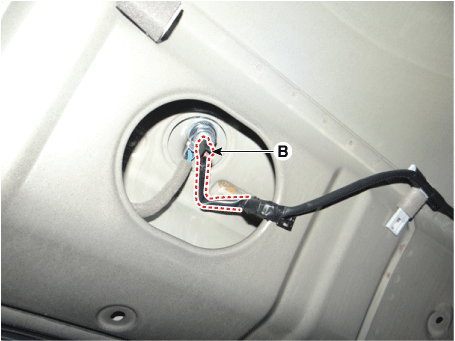

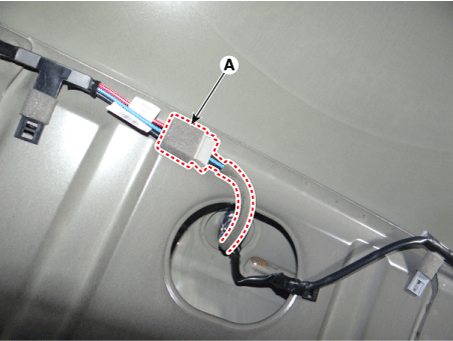

   Отсоедините главный разъем антенны на крыше (A) и питание антенны на крыше. соединитель (В).





4. 4

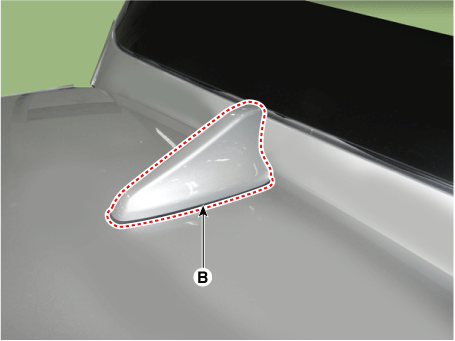

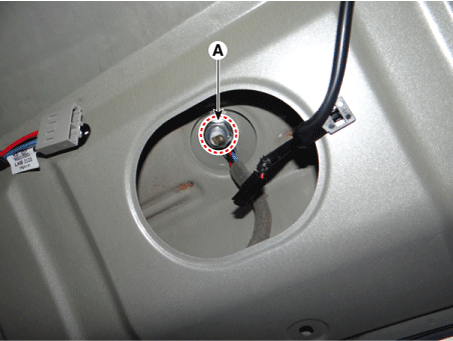

   Снимите антенну на крыше (B), предварительно ослабив гайку (A).





Монтаж

Антенна АВН

1. 1

   Установите антенну на крыше.

2. 2

   Подсоедините главный разъем антенны на крыше и разъем питания антенны на крыше.

3. 3

   Установите обивку крыши в сборе.

4. 4

   Подсоедините отрицательную (-) клемму аккумуляторной батареи.

осмотр

Антенный кабель

1. 1

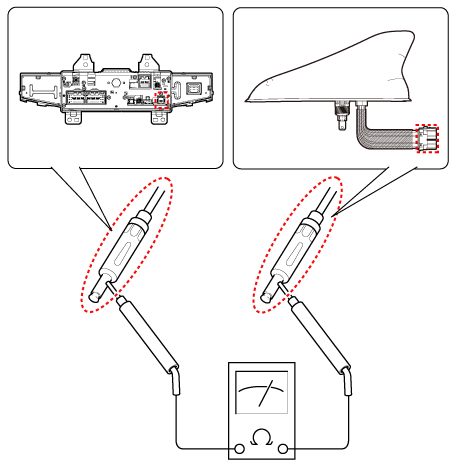

   Проверьте целостность цепи между центральными полюсами антенного кабеля.



2. 2

   Проверьте целостность цепи между внешними полюсами антенного кабеля. Там должна быть преемственность.



3. 3

   Если непрерывности нет, замените кабель антенны.

4. 4

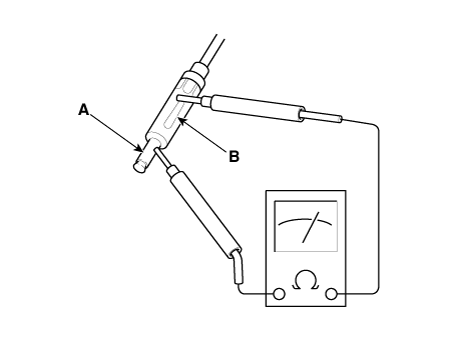

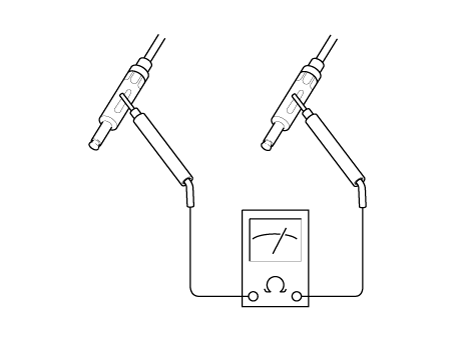

   Проверьте целостность цепи между центральным полюсом (A) и внешним полюсом (B) антенный кабель. Не должно быть преемственности.



5. 5

   Если есть целостность, замените кабель антенны.
