Kia Stinger: система AVN / передний монитор AVN

Kia Stinger CK 2018-2023 Руководство по ремонту / Электрическая система кузова / Система АВН / Передний монитор AVN

Компоненты и расположение компонентов

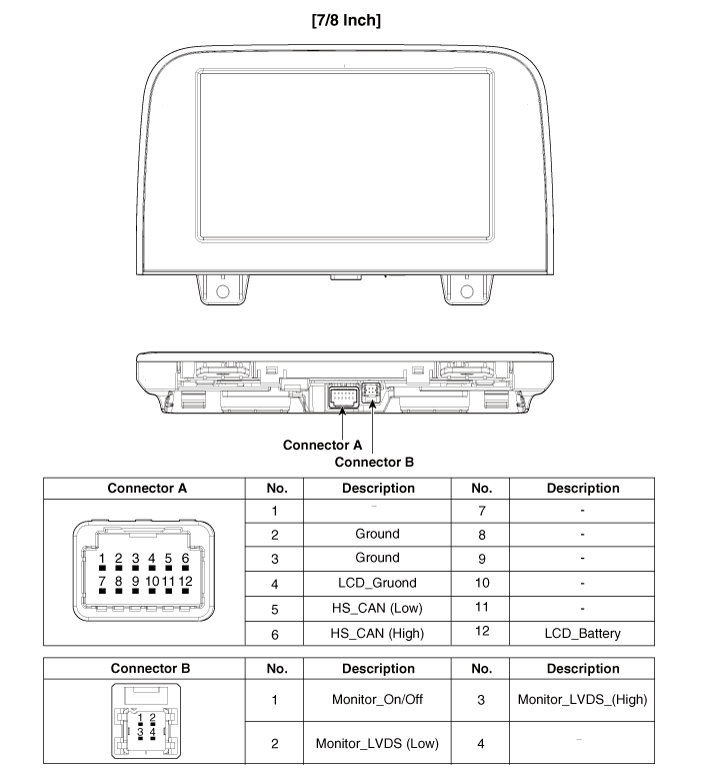

Компоненты

Процедуры ремонта

Удаление

•	При снятии с помощью плоской отвертки или съемника оберните защитным заклейте инструмент лентой, чтобы предотвратить повреждение компонентов.

•	При снятии элементов внутренней отделки используйте съемник пластиковой панели. инструмент, чтобы не повредить поверхность.

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите боковую панель подушки безопасности пассажира. (См. Кузов — «Центральная панель аварийной площадки»)

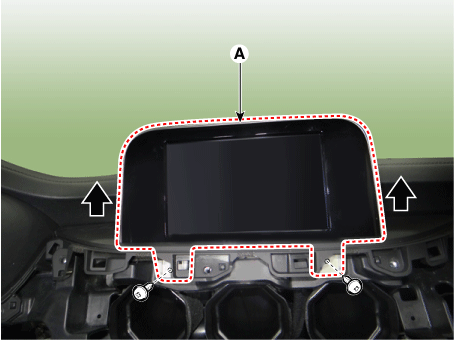

3.	Снимите передний монитор AVN (A) после ослабления крепежных винтов.

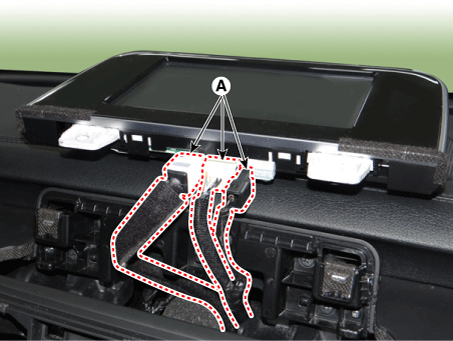

4.	Отсоедините разъемы переднего монитора AVN (A).

Монтаж

1.	Подсоедините разъемы переднего монитора AVN.

2.	Установите передний монитор AVN.

3.	Установите панель боковой панели пассажира.

4.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.
