Kia Stinger: система AVN / мультимедийный разъем

Kia Stinger CK 2018-2023 Руководство по ремонту / Электрическая система кузова / Система АВН / Мультимедийный разъем

Принципиальные диаграммы

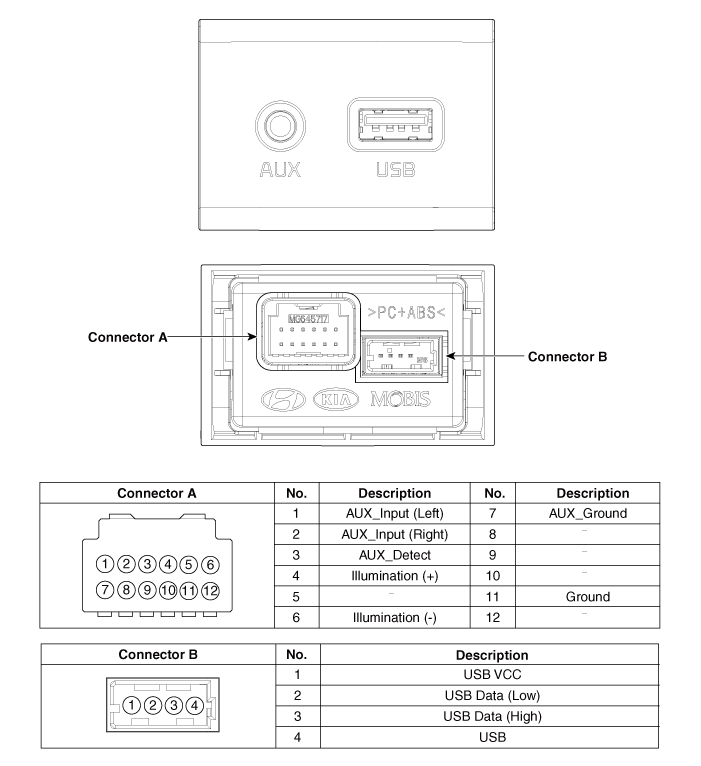

Принципиальная электрическая схема

Описание и работа

Описание

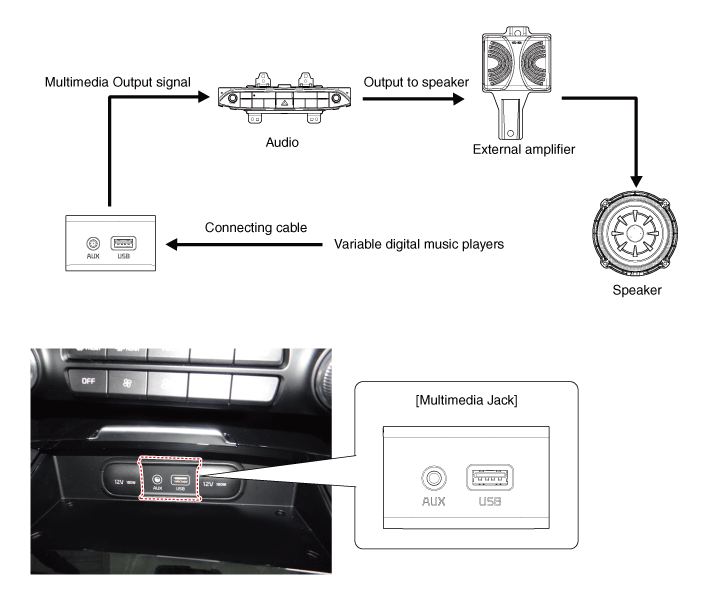

Мультимедийный разъем на верхней крышке консоли предназначен для клиентов, которые любят слушать к внешним портативным музыкальным проигрывателям, таким как MP3 и т. д., через автомобильный звук системы, когда она подключена к этому разъему. Клиент имеет эту дополнительную опцию.

В случае искажения звука, исходящего от внешних музыкальных проигрывателей, подключенных к AUX, аудиосистема может быть исправна, но выходной уровень проигрывателя не соответствуют спецификации AUX.

Процедуры ремонта

Удаление

Мультимедийный разъем

Наденьте перчатки, чтобы защитить руки.

•	При поддевании отверткой с плоским наконечником или с помощью накладки инструмент, оберните его защитной лентой и наклейте защитную ленту вокруг соответствующие части, чтобы предотвратить повреждение.

•	Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки. для защиты от повреждения поверхности.

•	Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите консоль в сборе. (См. Кузов — «Узел напольной консоли»)

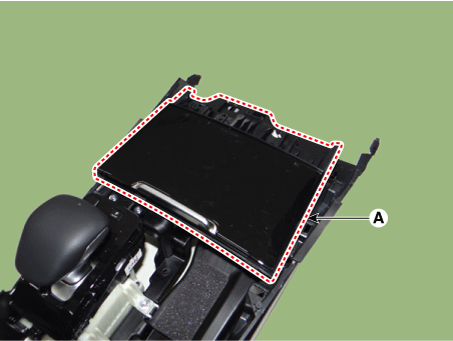

3.	Снимите переднюю крышку (А) после ослабления крепежных винтов.

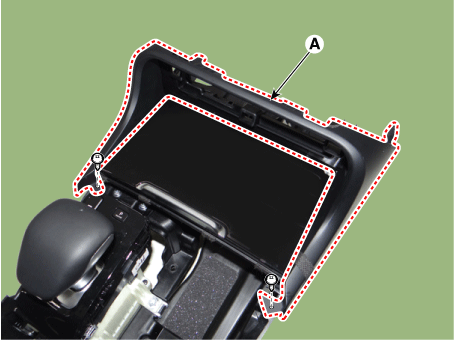

4.	Снимите лоток напольной консоли (А).

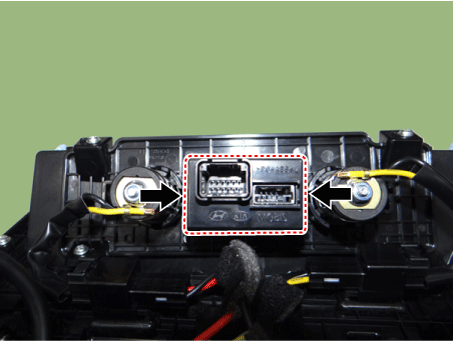

5.	Отсоедините разъемы мультимедийного разъема (А).

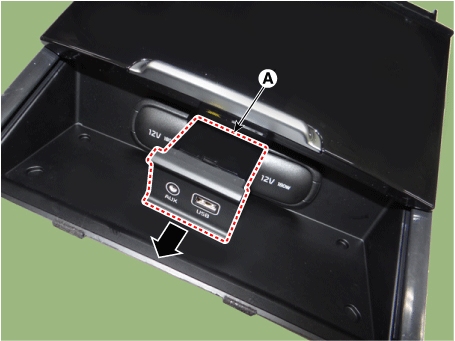

6.	Снимите мультимедийный разъем (A) после освобождения фиксированных крючков.

USB-зарядное устройство

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите крышку задней консоли. (См. Кузов — «Задняя крышка консоли»)

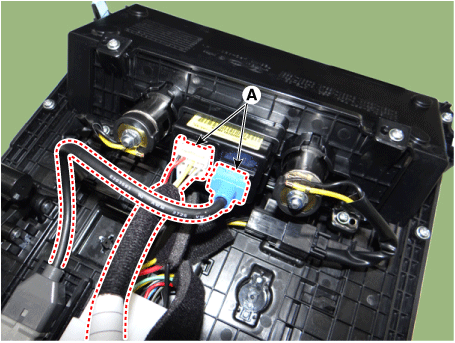

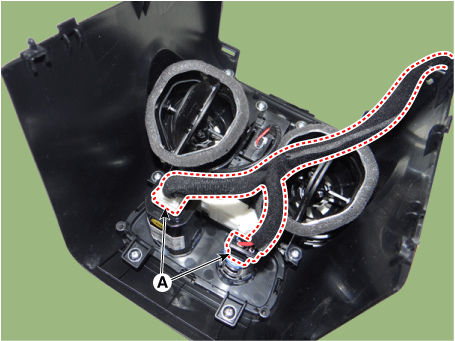

3.	Отсоедините разъем зарядного устройства USB (A).

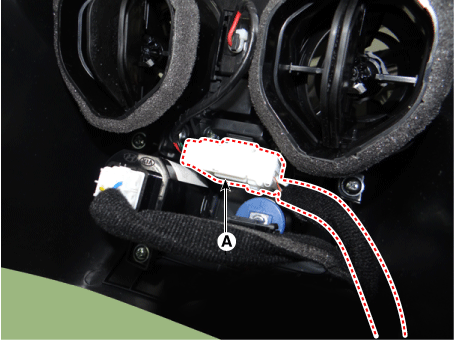

4.	Отсоедините разъем заднего отопителя и блока управления кондиционером (А).

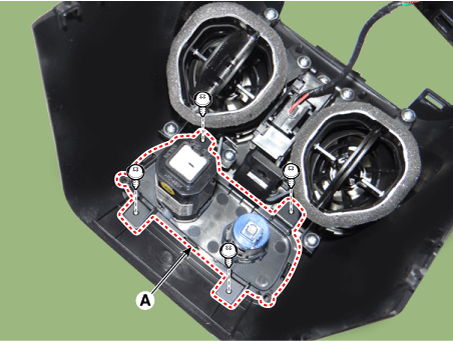

5.	Снимите зарядное устройство USB (A) после ослабления крепежных винтов.

Монтаж

Мультимедийный разъем

1.	Установите мультимедийный разъем.

2.	Подсоедините разъем мультимедийного разъема.

3.	Установите поддон напольной консоли.

4.	Установите переднюю крышку.

5.	Установите консоль в сборе.

6.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.

USB-зарядное устройство

1.	Установите зарядное устройство USB.

2.	Подсоедините разъем заднего отопителя и блока управления кондиционером.

3.	Подсоедините разъем USB-зарядного устройства.

4.	Установите крышку задней консоли.

5.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.
