Головное устройство АВН

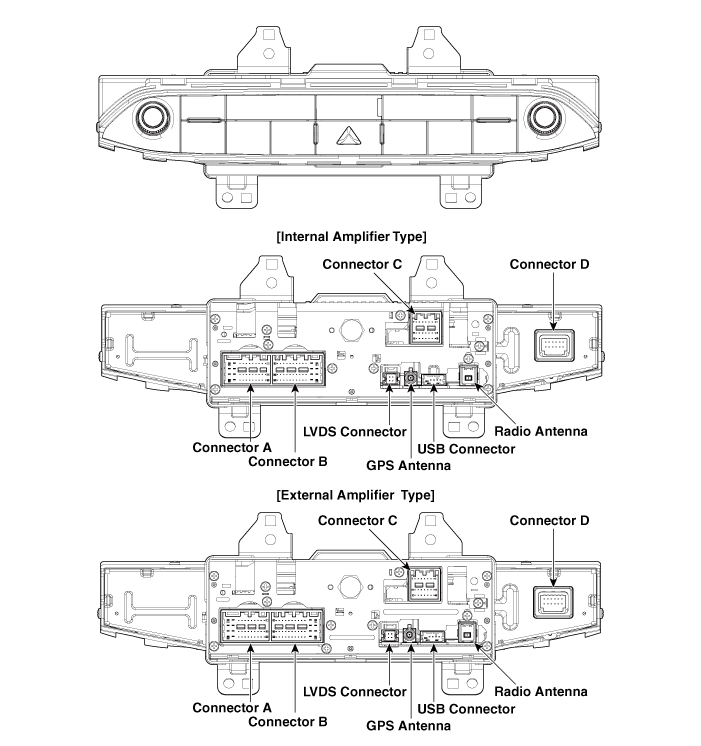

Компоненты и расположение компонентов
Компоненты

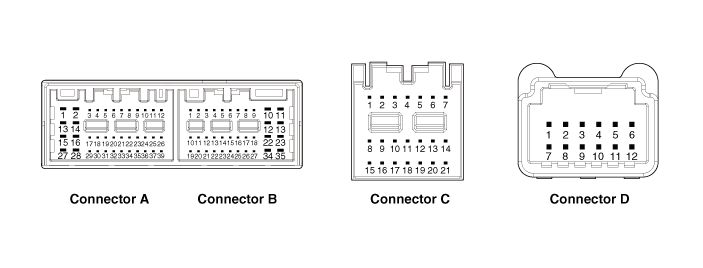

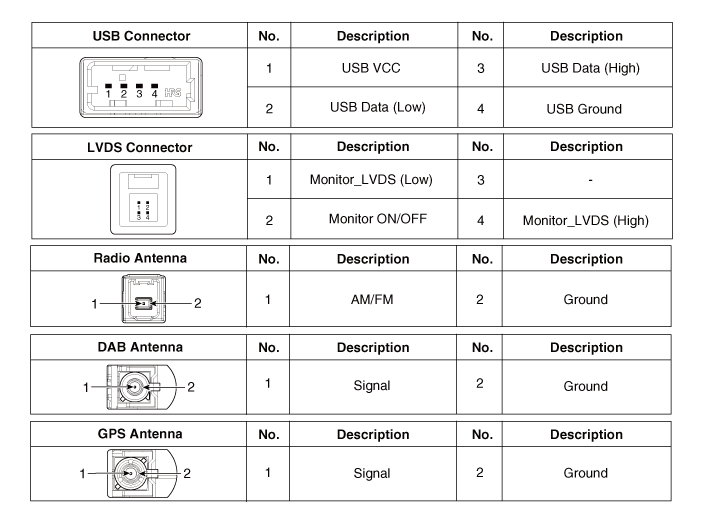

Информация о выводах разъема
| Нет. | Соединитель А | Соединитель Б | Соединитель С | Соединитель D | |
| Внутренний усилитель | Внешний усилитель | ||||
| 1 | Левый динамик в задней двери (+) | - | - | - | Земля |
| 2 | Левый динамик задней двери (-) | - | МИК (+) | - | - |
| 3 | - | Усилитель голосовой навигации (+) | - | - | Аварийный выключатель |
| 4 | - | Усилитель_SPDIF (высокий) | - | - | Напоминание о ремне безопасности пассажира |
| 5 | - | Мощность антенны | - | - | |
| 6 | Камера RVM: мощность | Освещение (+) | - | Индикатор/PAB выкл. | |
| Камера АВМ: - | |||||
| 7 | Камера RVM: видео | Мультимедиа-CAN (высокий) | - | IGN1 | |
| Камера AVM: видео (Y) | |||||
| 8 | Камера РВМ: - | Монитор board_enable | - | PAB вкл. | |
| Камера AVM: видео (C) | |||||
| 9 | - | - | - | - | |
| 10 | AUX Audio right_input | Батарея (+) | - | - | |
| 11 | AUX_обнаружение | Батарея (+) | - | - | |
| 12 | Ключ на руль | Земля | - | Аварийная лампа | |
| 13 | Левый динамик в передней двери (+) | - | Земля | - | |
| 14 | Левый динамик передней двери (-) | - | MIC Земля | - | |
| 15 | Правый динамик передней двери (-) | - | МИК (-) | - | |
| 16 | Правый динамик в передней двери (+) | - | Камера РВМ: - | - | |
| Камера AVM: Equipment_Detect | - | ||||
| 17 | - | Усилитель голосовой навигации (-) | - | - | |
| 18 | - | Усилитель SPDIF (Низкий) | - | - | |
| 19 | - | Усилитель SPDIF (земля) | Освещение (-) | - | |
| 20 | Камера RVM: заземление | Мультимедиа-CAN (низкий) | - | ||
| Камера АВМ: - | - | ||||
| 21 | Камера RVM: видео земля | Display_Mute | - | ||
| Камера AVM: видео (Y) заземление | |||||
| 22 | Камера РВМ: - | АКК | |||
| Камера AVM: видео (C) земля | |||||
| 23 | - | - | |||
| 24 | AUX аудио левый_вход | ЖК-батарея | |||
| 25 | AUX Аудио заземление | - | |||
| 26 | Пульт дистанционного управления на руле (земля) | - | |||
| 27 | Правый динамик задней двери (-) | - | - | ||
| 28 | Правый динамик в задней двери (+) | - | - | ||
| 29 | - | - | |||
| 30 | - | - | |||
| 31 | - | - | |||
| 32 | Камера РВМ: - | - | |||
| Камера AVM: Equipment_Detect | - | ||||
| 33 | Камера РВМ: - | IGN1 | |||
| Камера AVM: видеоэкран (Y) | |||||
| 34 | Камера РВМ: - | - | |||
| Камера AVM: видеоэкран (C) | |||||
| 35 | - | ЖК-земля | |||
| 36 | - | ||||
| 37 | - | ||||
| 38 | Скорость автомобиля | ||||
Процедуры ремонта
Удаление
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
Снимите блок управления отопителем и кондиционером.
(См. раздел «Отопление, вентиляция и кондиционирование воздуха» — «Управление обогревателем и кондиционером»). Единица измерения (DATC)")
Снимите боковую панель подушки безопасности пассажира.
(См. Кузов — «Центральная панель аварийной площадки»)

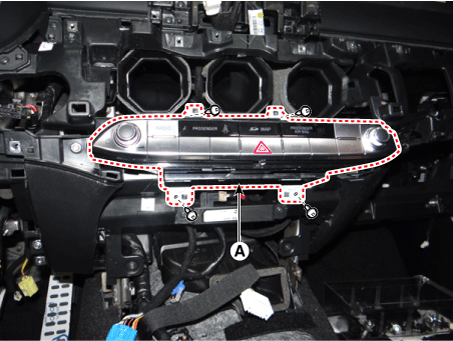

Снимите головное устройство AVN (A) после ослабления крепежных винтов.

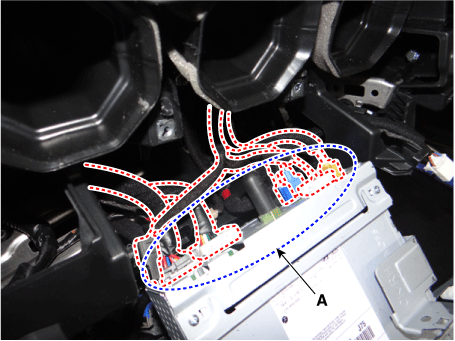

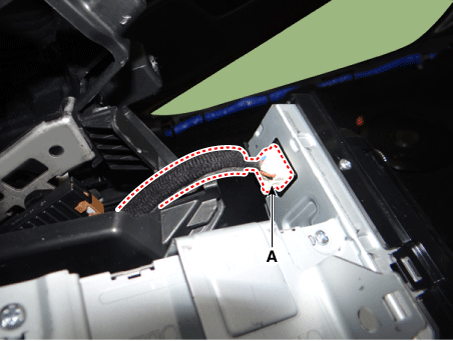

Снимите головное устройство AVN, предварительно отсоединив разъемы и антенну. кабель (А).
Монтаж
Установите головное устройство AVN после подключения разъемов головного устройства AVN. и кабель.
Установите панель боковой панели пассажира.
Подсоедините отрицательную (-) клемму аккумуляторной батареи.
