Внешний усилитель
Компоненты и расположение компонентов
Компоненты

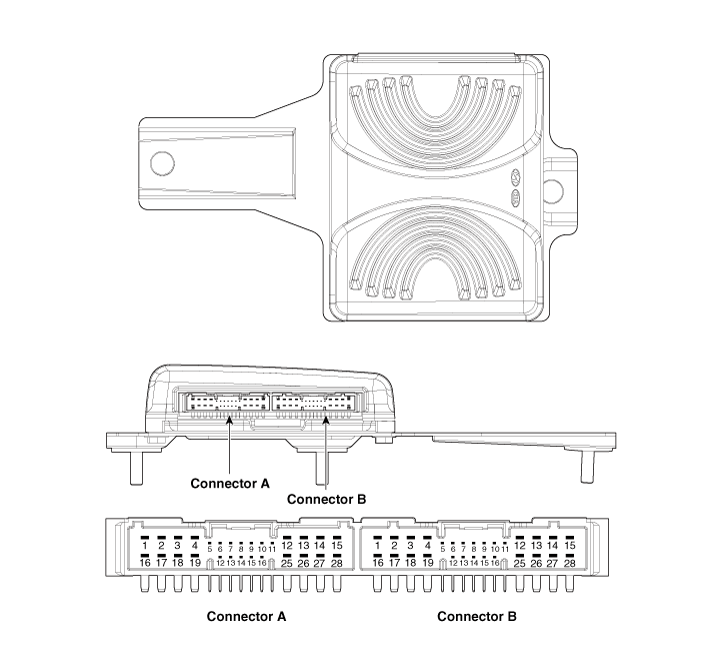

[Мобис]
Информация о выводах разъема
| Нет. | Соединитель А | Соединитель Б |
| 1 | Батарея (+) | Левый динамик в задней двери (+) |
| 2 | Батарея (+) | Левый динамик задней двери (-) |
| 3 | Батарея (+) | Правый динамик в задней двери (+) |
| 4 | Батарея (+) | Правый динамик задней двери (-) |
| 5 | - | Сдержанный |
| 6 | Мультимедиа-CAN (высокий) | - |
| 7 | Мультимедиа-CAN (низкий) | - |
| 8 | АКК | - |
| 9 | Усилитель голосовой навигации (+) | - |
| 10 | - | - |
| 11 | - | - |
| 12 | Левый динамик в передней двери (+) | - |
| 13 | Левый динамик передней двери (-) | - |
| 14 | Правый динамик в передней двери (+) | - |
| 15 | Левый динамик передней двери (-) | - |
| 16 | Земля | Сабвуфер 1 (+) |
| 17 | Земля | Сабвуфер 1 (-) |
| 18 | Земля | Сабвуфер 2 (+) |
| 19 | Земля | Сабвуфер 2 (-) |
| 20 | Усилитель SPDIF (высокий) | - |
| 21 | Усилитель SPDIF (Низкий) | - |
| 22 | Усилитель SPDIF (земля) | - |
| 23 | Усилитель голосовой навигации (-) | - |
| 24 | IGN1 | - |
| 25 | Передний центральный динамик (+) | - |
| 26 | Передний центральный динамик (-) | - |
| 27 | - | - |
| 28 | - | - |

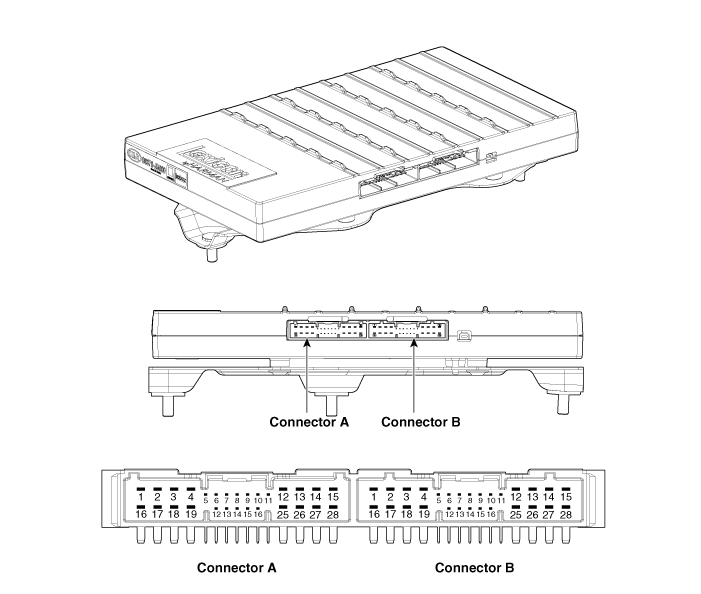

[Харман]
| Нет. | Соединитель А | Соединитель Б |
| 1 | Батарея (+) | Сабвуфер 2 (+) |
| 2 | Батарея (+) | Сабвуфер 1 (+) |
| 3 | Батарея (+) | Правый динамик в передней двери (+) |
| 4 | Батарея (+) | Левый динамик в передней двери (+) |
| 5 | - | - |
| 6 | Мультимедиа-CAN (высокий) | - |
| 7 | Мультимедиа-CAN (низкий) | - |
| 8 | АКК | - |
| 9 | Усилитель голосовой навигации (+) | - |
| 10 | - | - |
| 11 | - | - |
| 12 | - | Правый динамик в задней двери (+) |
| 13 | Центральный динамик в передней двери (+) | Левый динамик в задней двери (+) |
| 14 | Твитер правый в передней двери (+) | Правый динамик объемного звучания (+) |
| 15 | Левый высокочастотный динамик передней двери (+) | Левый динамик объемного звучания (+) |
| 16 | Земля | Сабвуфер 2 (-) |
| 17 | Земля | Сабвуфер 1 (-) |
| 18 | Земля | Правый динамик передней двери (-) |
| 19 | Земля | Левый динамик передней двери (-) |
| 20 | Усилитель SPDIF (высокий) | - |
| 21 | Усилитель SPDIF (Низкий) | - |
| 22 | Усилитель SPDIF (земля) | - |
| 23 | Усилитель голосовой навигации (-) | - |
| 24 | IGN1 | - |
| 25 | - | Правый динамик задней двери (-) |
| 26 | Центральный динамик в передней двери (-) | Левый динамик задней двери (-) |
| 27 | Правый высокочастотный динамик передней двери (-) | Правый динамик объемного звучания (-) |
| 28 | Левый высокочастотный динамик передней двери (-) | Левый динамик объемного звучания (-) |
Процедуры ремонта
Удаление
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
Снимите боковую обшивку багажника [RH].
(См. Кузов — «Боковая отделка багажника»)

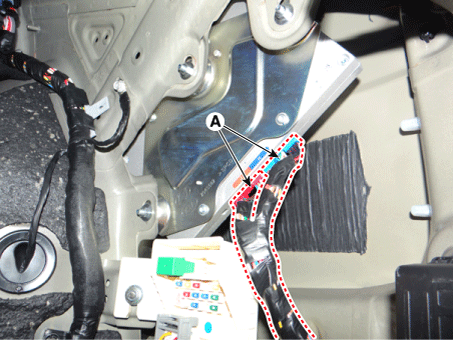

Отсоедините разъемы внешнего усилителя (А).

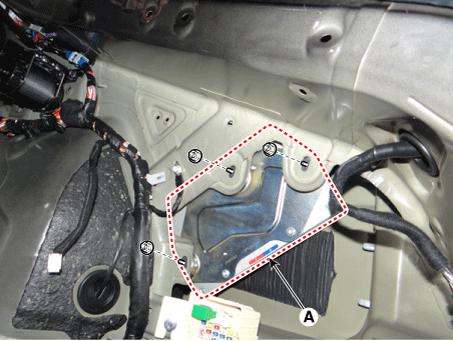

Снимите внешний усилитель (А) после ослабления крепежных гаек.
Монтаж
Установите внешний усилитель после подключения разъемов.
Установите боковую обшивку багажника [RH].
Подсоедините отрицательную (-) клемму аккумуляторной батареи.
осмотр
В электрической системе тела неисправность можно быстро диагностировать с помощью система диагностики автомобиля (КДС).
Самодиагностика: проверка неисправности и кодового номера (DCT).
Текущие данные: проверка состояния входных/выходных данных системы.

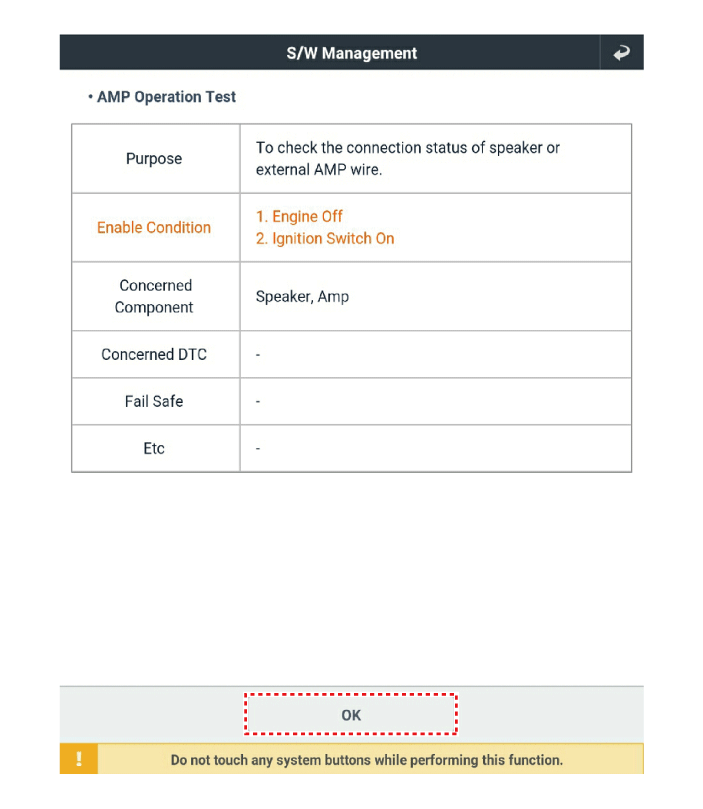

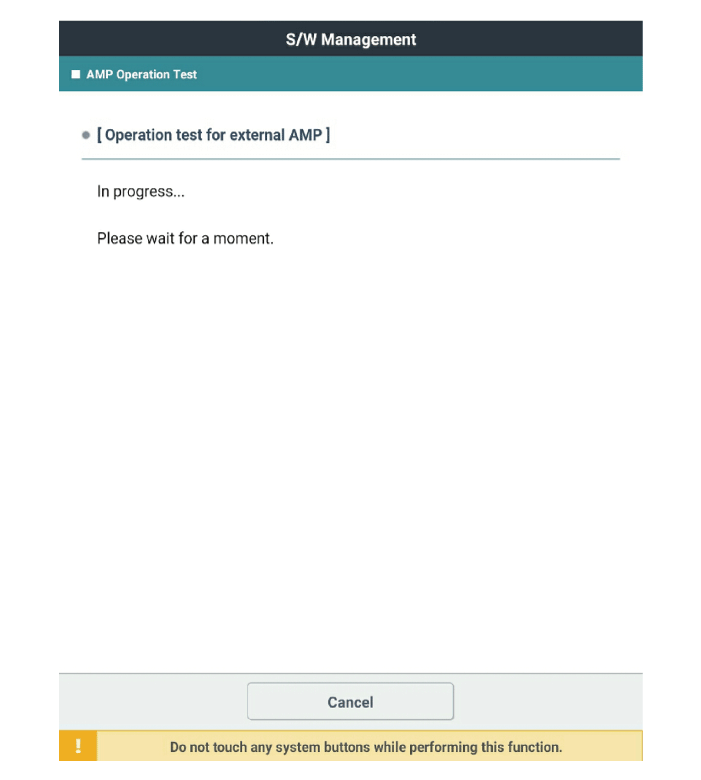

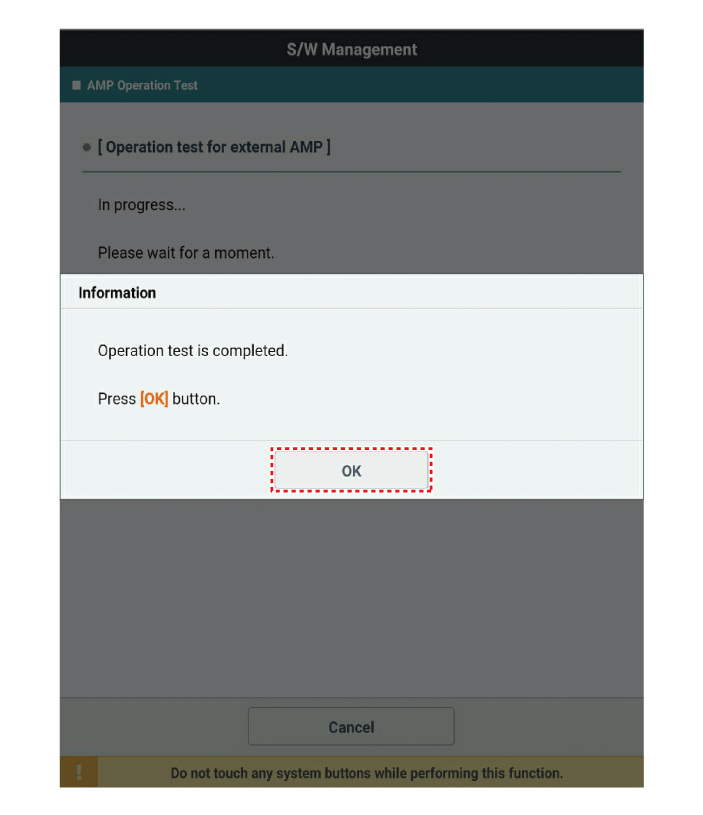

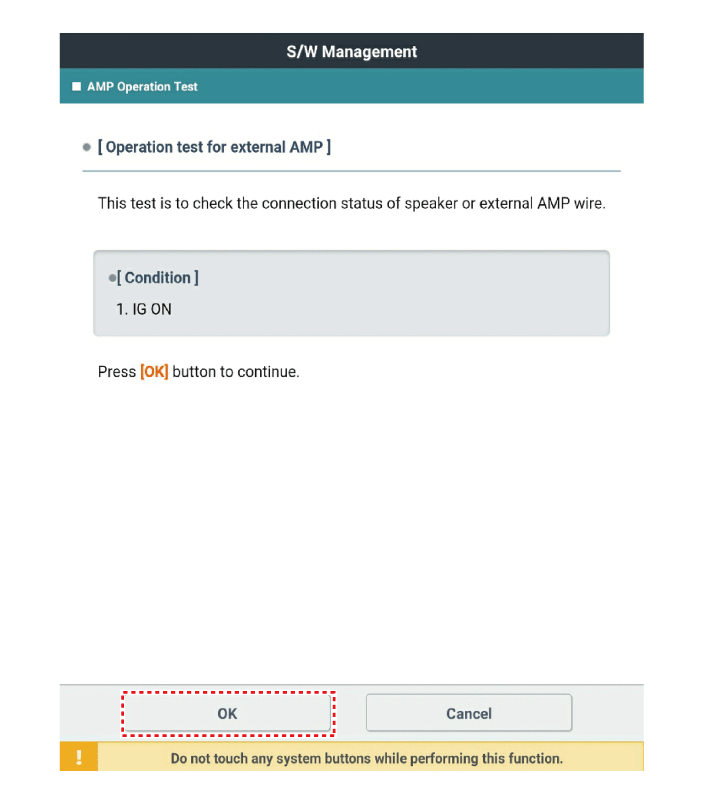

Проверка срабатывания: Проверка состояния работы системы.
Дополнительная функция: Управление другими функциями, включая систему настройка параметров и регулировка нулевой точки
Выберите «Модель автомобиля» и систему для проверки, чтобы проверить автомобиль с тестером.

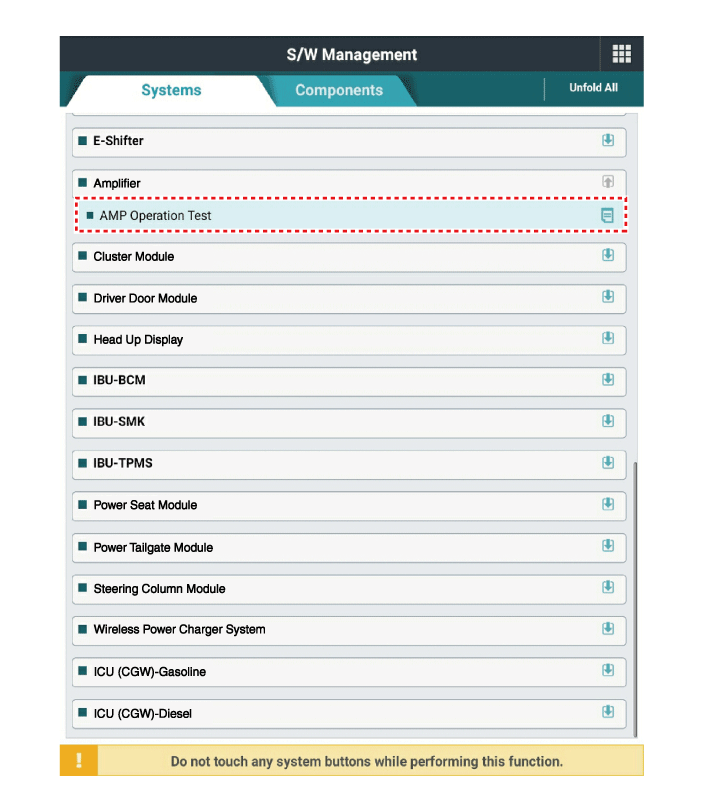

Выберите «Усилитель», чтобы проверить AVN.
Выберите меню «Текущие данные» для поиска текущего состояния ввода/вывода. данные.
Входные/выходные данные для датчиков, соответствующих Усилителю можно проверить.
