Компоненты и расположение компонентов

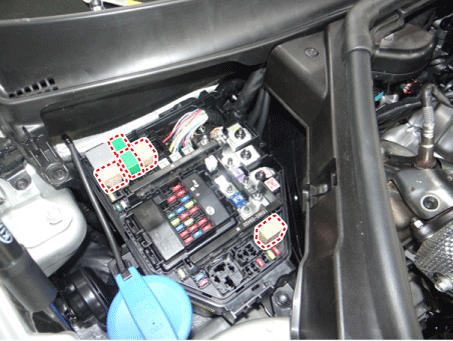

Расположение компонента

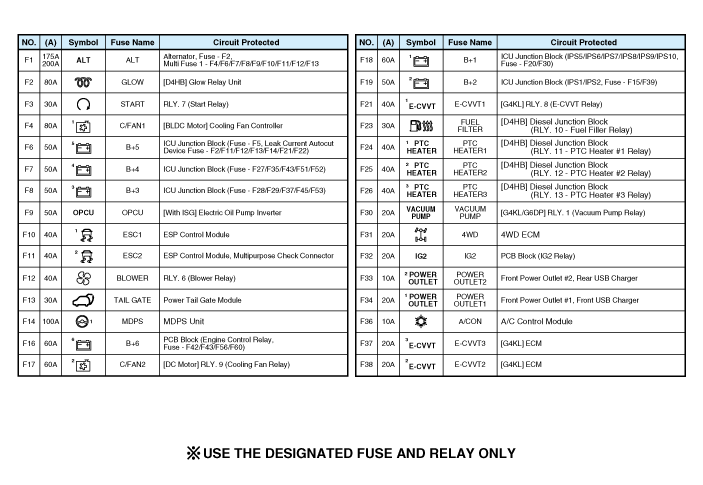

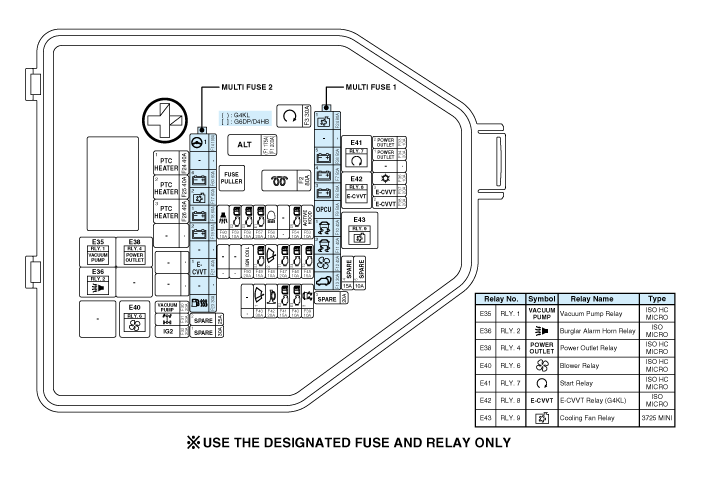

Соединительный блок E/R (LHD - 1/2)

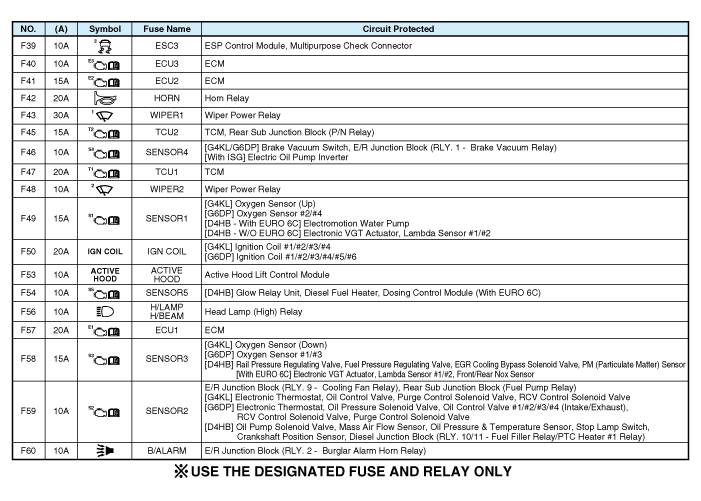

Цепь (распределительный блок E/R (LHD - 2/2)

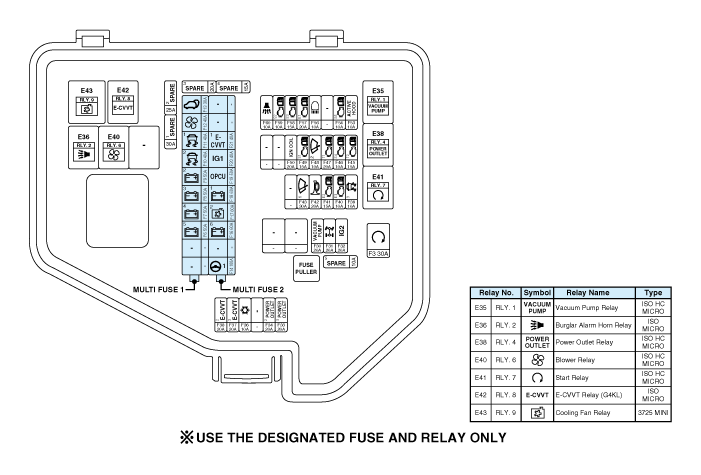

Соединительный блок E/R (RHD - 1/2)

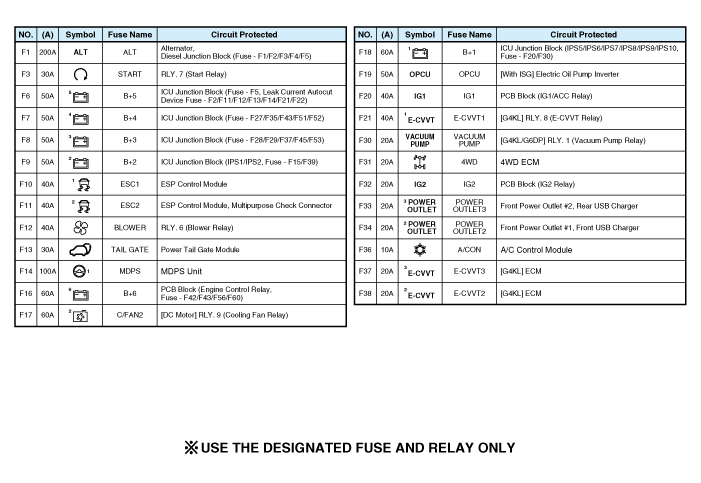

Цепь (распределительный блок E/R (RHD - 2/2))

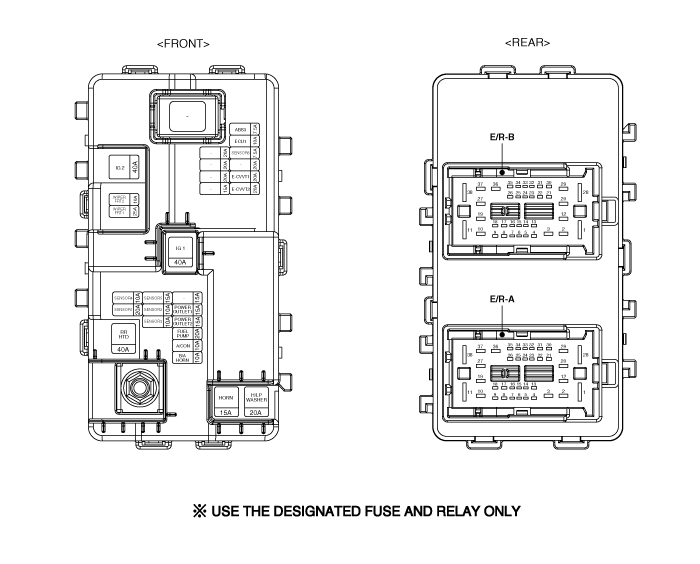

Блок печатной платы

Схема (блок печатной платы)

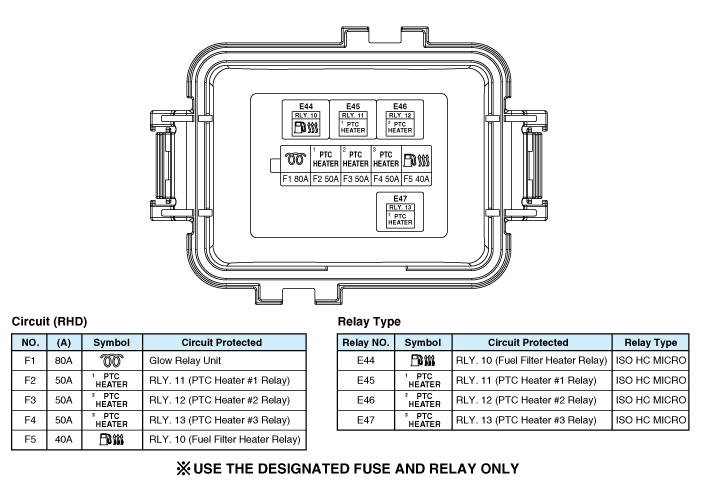

Распределительный блок дизельного двигателя (D4HB: R 2,2 л тИЦ)

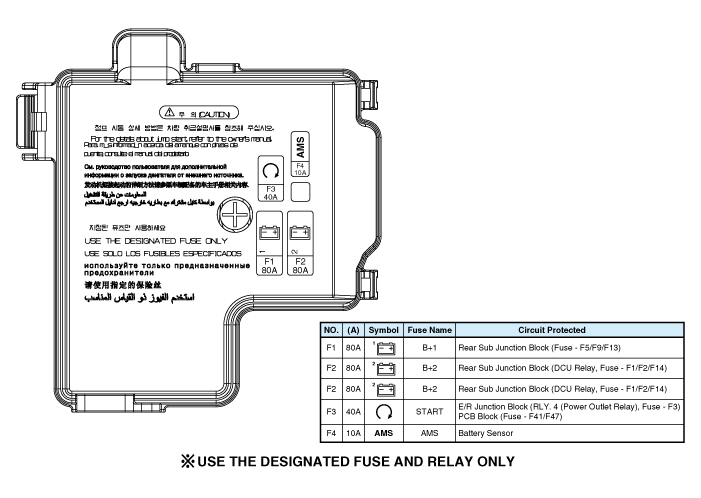

Соединительный блок батареи

Процедуры ремонта

осмотр

  1. Отсоедините отрицательную (-) клемму аккумуляторной батареи.

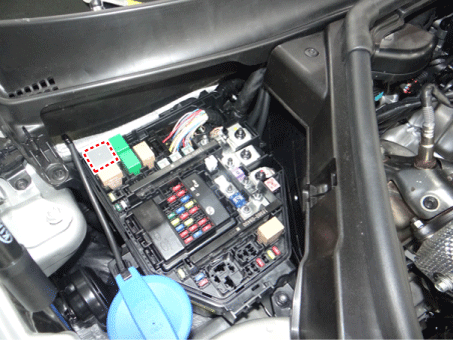

  2. Вытащите реле из блока реле моторного отсека.

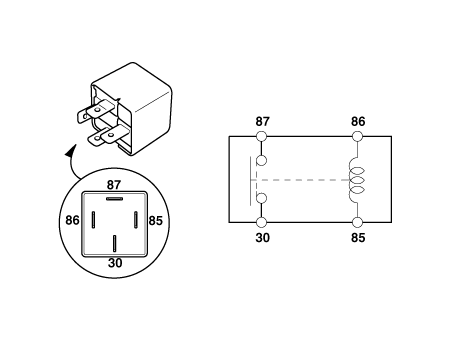

Силовое реле (тип А)

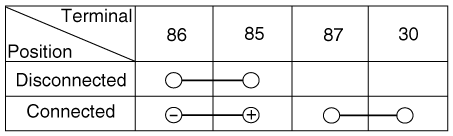

Проверьте целостность цепи между клеммами.

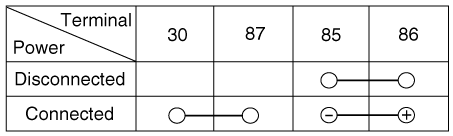

  1. После подачи питания на клеммы силового реле № 85 и 86, проверьте наличие непрерывности между клеммами № 30 и 87.

  2. После отключения питания между клеммами силового реле № 85 и 86, проверьте, нет ли непрерывности между клеммами № 30 и 87.

    Машинное отделение Релейный блок

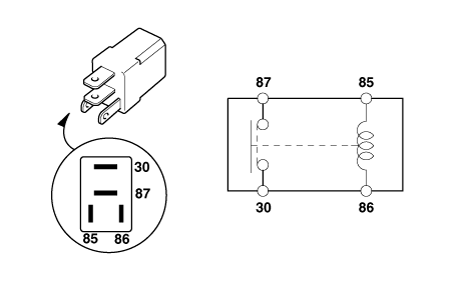

Силовое реле (тип B)

Проверьте целостность цепи между клеммами.

  1. После подачи питания на клеммы силового реле № 85 и 86, проверьте наличие непрерывности между клеммами № 30 и 87.

  2. После отключения питания между клеммами силового реле № 85 и 86, проверьте, нет ли непрерывности между клеммами № 30 и 87.

Блок печатной платы с металлическим сердечником

  1. Отсоедините отрицательную (-) клемму аккумуляторной батареи.

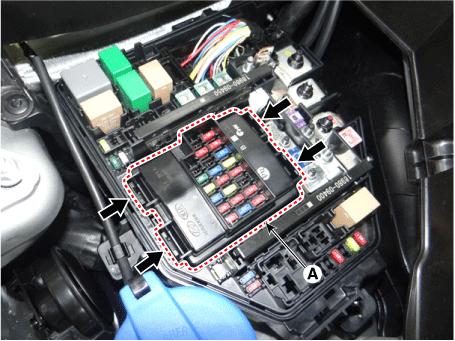

  2. Нажмите на четыре крючка в направлении стрелки и поднимите металл. основной блок печатной платы (A).

  3. Снимите блок печатной платы с металлическим сердечником, отсоединив разъемы.

Предохранитель

  1. Убедитесь, что держатели предохранителей закреплены свободно, а предохранители надежно закреплены. фиксируется держателями.

  2. Убедитесь, что каждая цепь предохранителей имеет точную мощность предохранителя.

  3. Проверьте предохранители на наличие повреждений.

Мульти предохранитель

  1. Отсоедините отрицательную (-) клемму аккумуляторной батареи.

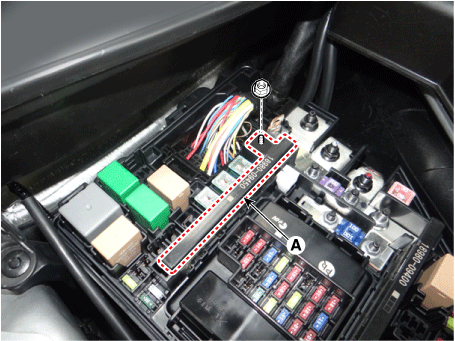

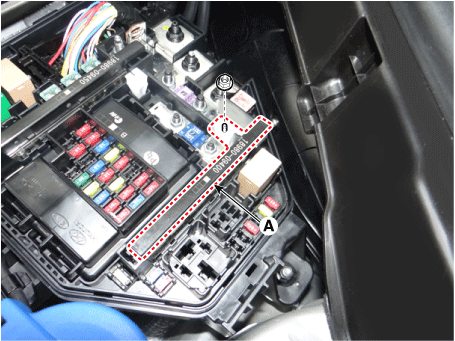

  2. Снимите мультипредохранитель (А) после ослабления крепежной гайки.

  3. Установите в порядке, обратном снятию.
