Монитор заднего вида (RVM)

Компоненты и расположение компонентов

Компоненты

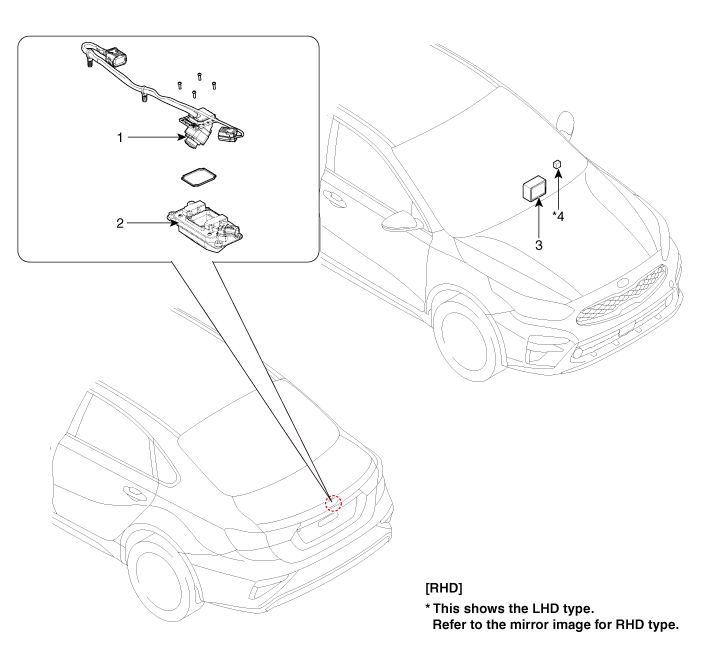

[4ДР]

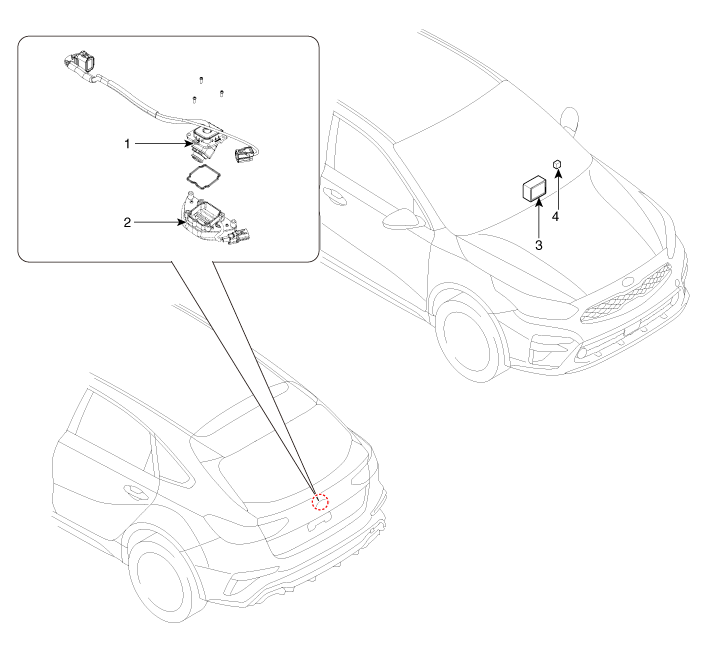

[5ДР]

Описание и работа

Описание

1. 1

   Чтобы отобразить заднюю часть автомобиля, чтобы помочь водителю, он получает сигнал заднего изображения с монитора заднего вида и отображает его на AVN монитор или левое внутреннее зеркало заднего вида.

2. 2

   Монитор заднего вида является дополнительным устройством, отображающим мертвую зону на экран монитора, который автоматически работает, когда передача остается в положении «R» в течение более 3 секунд.

3. 3

   Он отображает расчетную траекторию с указаниями по парковке в соответствии с с рабочим углом рулевого колеса. (Отдельного блока нет.)

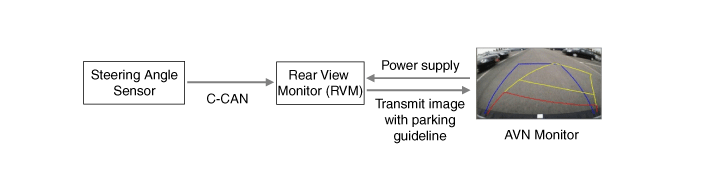

Структура системы (монитор заднего вида, управляемый рулевым управлением)

Принципиальные диаграммы

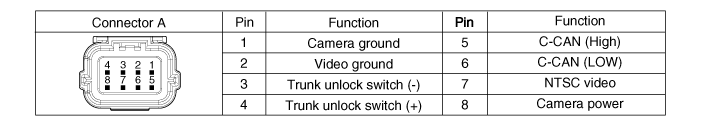

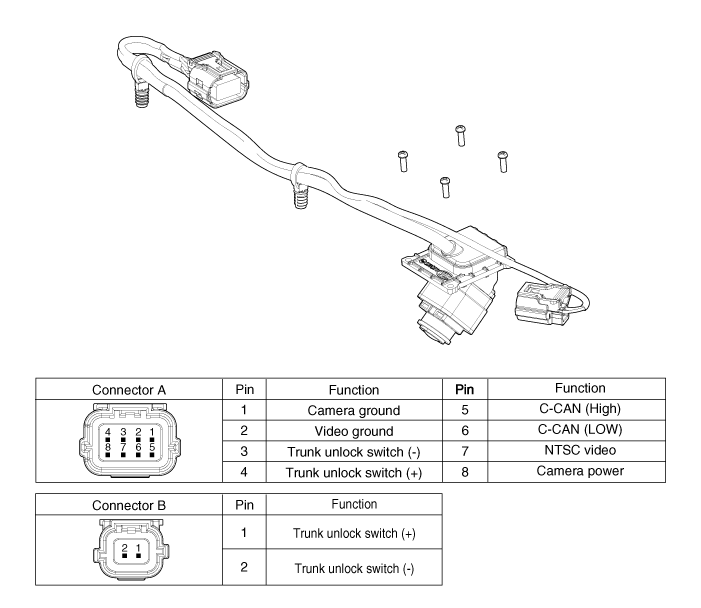

Разъем и функция терминала

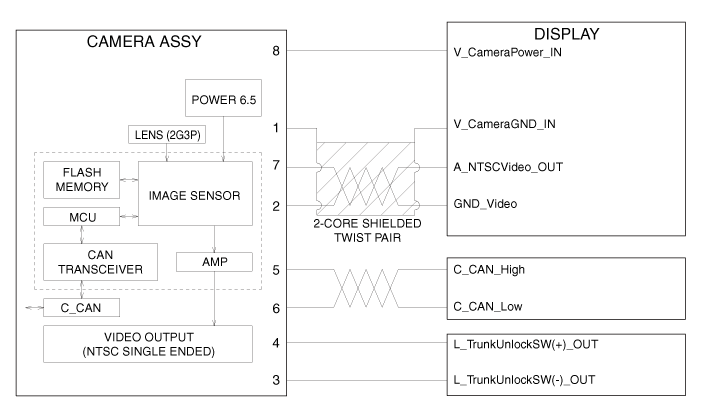

Принципиальная электрическая схема

Процедуры ремонта

Удаление

[4ДР]

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите обивку крышки багажника.

   (См. Кузов — «Отделка крышки багажника»)

3. 3

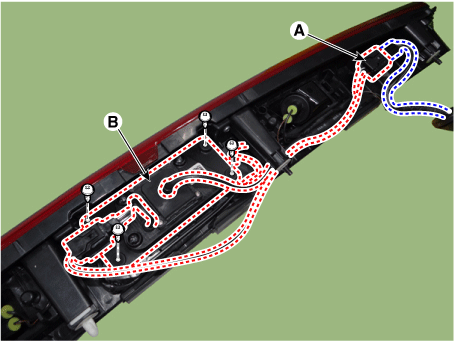

   Снимите внутренний задний комбинированный фонарь.

   (См. Система освещения — «Задний комбинированный фонарь»)

4. 4

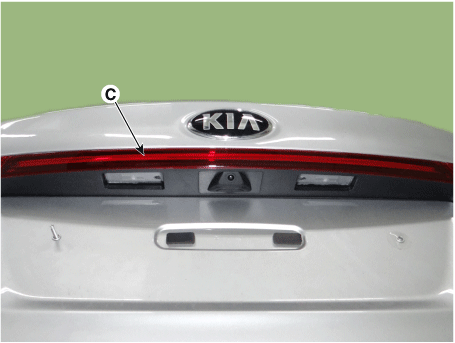

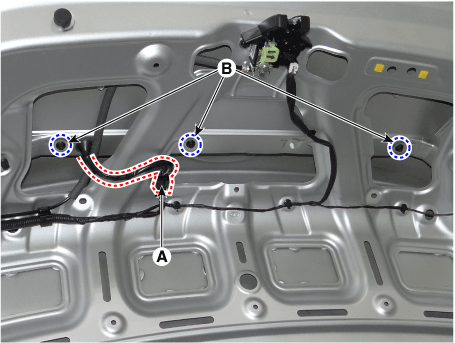

   Отсоедините разъем (А) и снимите заднюю панель крышки багажника. (C), ослабив гайки (B).





5. 5

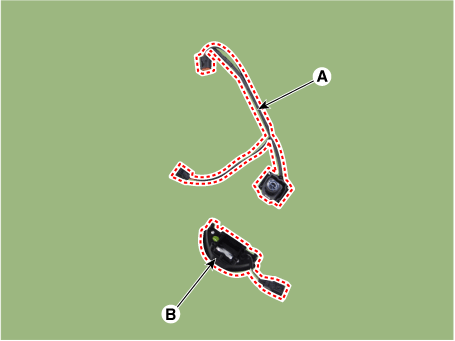

   Отсоедините разъем (А), затем снимите камеру заднего вида и багажник. узел ручки крышки (B) после ослабления винтов.



6. 6

   Снимите камеру заднего вида (А), отвернув винт крепления багажника. ручку крышки (В).



[5ДР]

1. 1

   Отсоедините отрицательную клемму аккумулятора.

2. 2

   Снимите заднюю панель задней двери

   (См. Кузов — «Задняя панель задней двери»)

3. 3

   Ослабьте винты крепления декоративного кронштейна задней двери.

4. 4

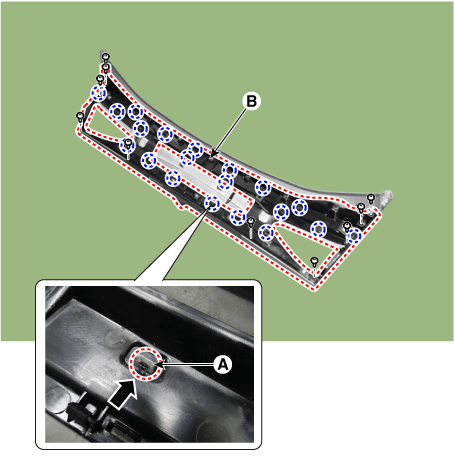

   Снимите декоративную скобу задней двери (B), нажав на фиксирующие крючки. (А) в направлении стрелки.



5. 5

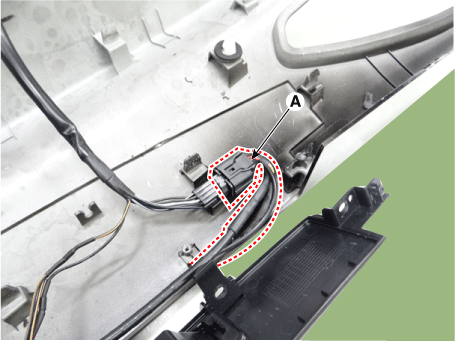

   Отсоедините разъем камеры заднего вида (А).



6. 6

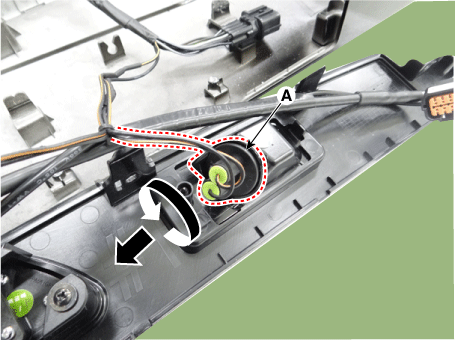

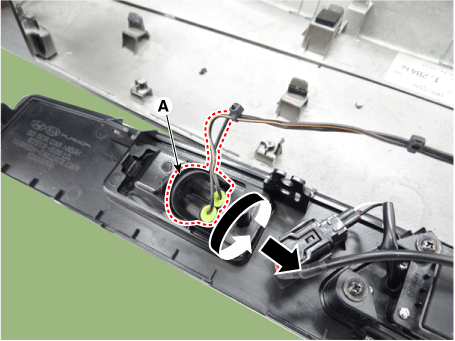

   Снимите патрон лампы номерного знака (А), повернув его против часовой стрелки.

   [левый]



   [Правый]



7. 7

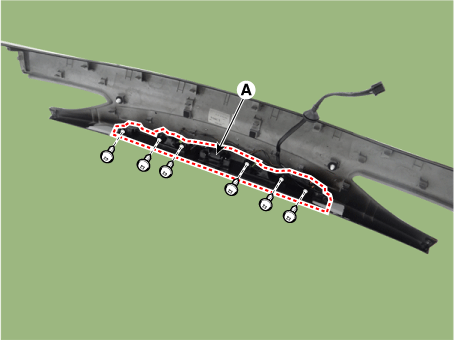

   Снимите заднюю декоративную панель двери багажного отделения (А), предварительно ослабив крепления. винты.



8. 8

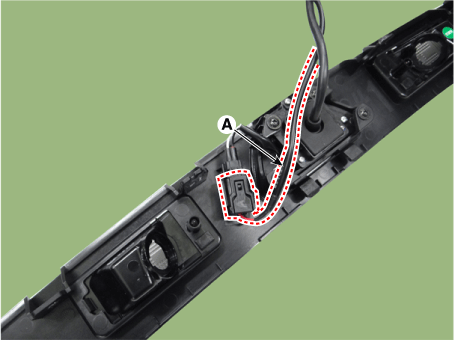

   Отсоедините разъем ручки крышки багажника (А).



9. 9

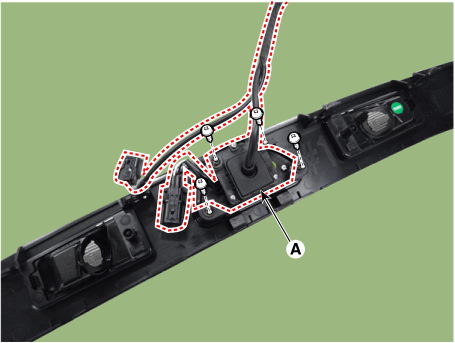

   Снимите камеру заднего вида и ручку крышки багажника в сборе (A) после ослабление крепежных винтов.



10. 10

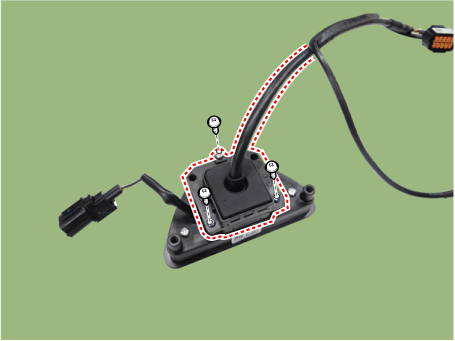

    Ослабьте винты крепления камеры заднего вида (А).



11. 11

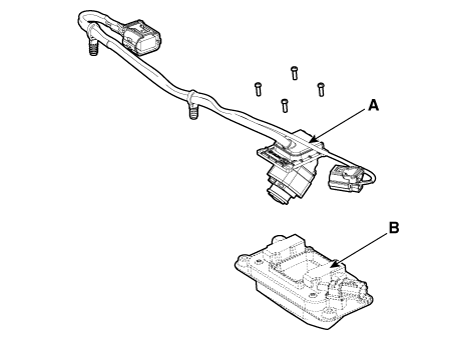

    Снимите камеру заднего вида (А) с ручки крышки багажника (В).



Монтаж

1. Установите в порядке, обратном снятию.

Поиск неисправностей

Поиск неисправностей

Процедура диагностики каждого симптома

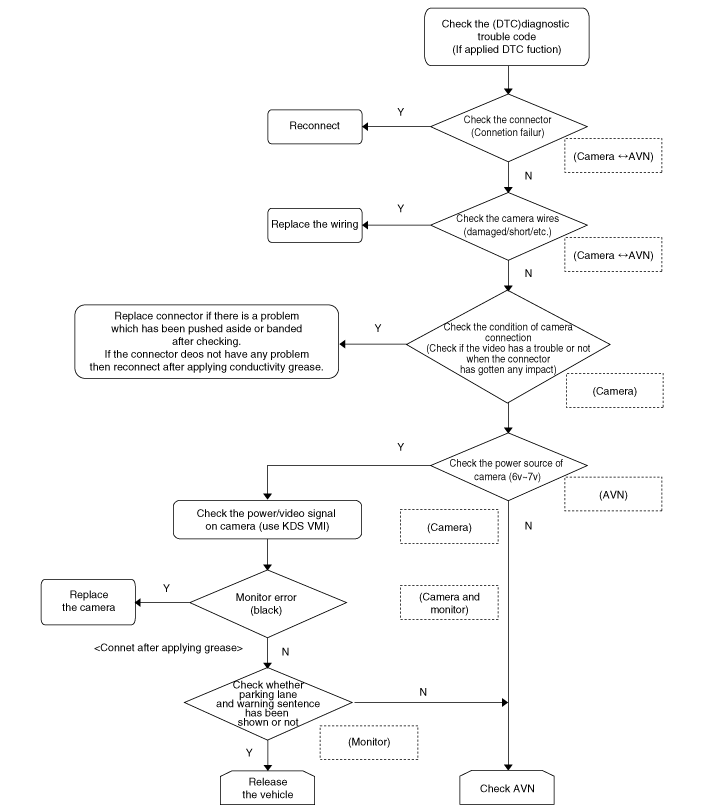

Р-1. Проверьте в следующем порядке, когда черный экран произошло (камера - спецификация прямого подключения AVN)

Р-2. Проверьте камеру

1. 1

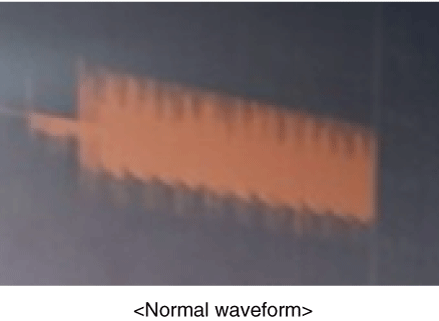

   Измерьте форму волны видеодисплея и выходное напряжение задней камеры. (с использованием KDS VMI).

   Соедините разъем 2 - разъем 7.

   • Спецификация: 0,8 В - 1,2 В



2. 2

   Измерьте выходное напряжение источника питания задней камеры.

   Соедините разъем 1-разъем 7.

   • Спецификация: 6,0 В - 7,0 В

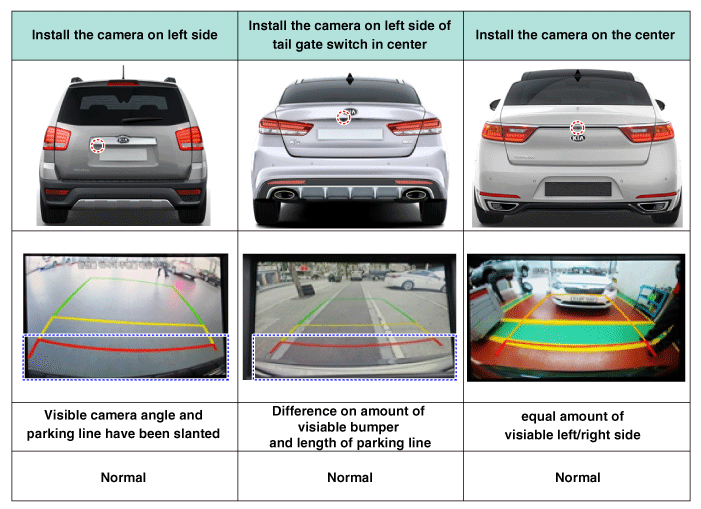

Р-3. Проверьте симптом, связанный с местом камеры монтаж

Р-4. Наклонился/наклонился во время парковки

1. 1

   Проверьте состояние установки камеры.

   ХОРОШО	Камера работала нормально.
   НГ	Проверка номер 2.

2. 2

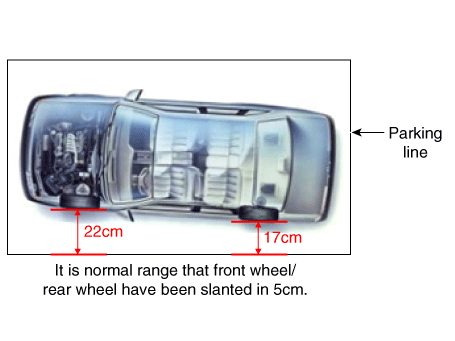

   Измерьте отклонение наклонного/узнаваемого во время парковки.

   • SPEC: ± 10㎝ (переднее колесо-заднее колесо)

   ХОРОШО	Камера работает нормально.
   НГ	Замените камеру.




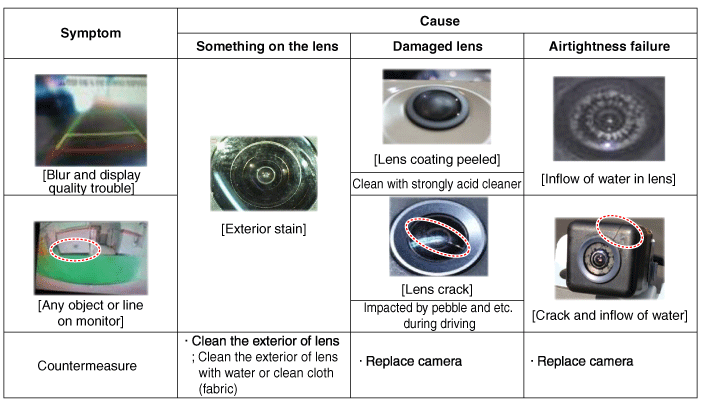

Р-5. Проверить качество монитора
