Kia Forte: электрическая система кузова / система AVN

Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Электрическая система кузова / Система АВН

Компоненты и расположение компонентов

Расположение компонента

[4ДР]

1. Головное устройство АВН
2. Передний высокочастотный динамик
3. Стеклянный антенный усилитель
4. Динамик в передней двери
5. Динамик в задней двери

6. Динамик сабвуфера (опция)
7. Кабель питания антенны
8. Внешний усилитель (опция)
9. Антенна на крыше (опция)
10. Центральный динамик Crash pad

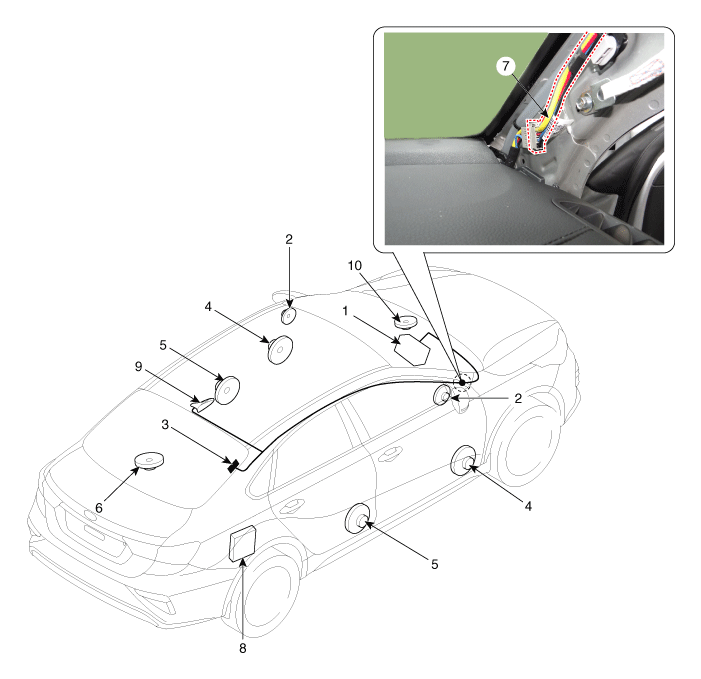

[5ДР]

Описание и работа

Описание

система АВН

Система AVN упрощает управление системой и унифицирует информацию о транспортном средстве. и отображает информацию о пользователе, улучшает поиск информации и опыт работы.

Система в основном состоит из клавиатуры для работы комбинированного функция, ЖК-монитор, головное устройство с громкой связью Bluetooth, распознавание голоса и навигация, музыкальный усилитель и медиа-блок, который подключается к другим внешним устройства.

Особенности системы

1.	Упрощение пользовательского интерфейса: мультимедиа и информация об автомобиле отображаются на мониторе.

2.	Сетевые электронные компоненты: эффективная передача информации через CAN-коммуникации.

Интегрированы современные технологии:

•	Распознавание голоса: эта функция распознает голос пользователя. команды для управления системой. Пользователь может отдавать голосовые команды для управления AV-системой, Bluetooth-телефоном и навигацией.

•

Громкая связь по Bluetooth: это соответствует международному стандарту. стандарты беспроводной связи и использует технологию Bluetooth, принятую в большинстве выпущенных в настоящее время мобильных телефонов. После подключения драйвер автоматически подключается каждый раз, когда он садится в машину.

•	USB-подключение: внешние музыкальные проигрыватели, такие как USB карту памяти или MP3 можно подключить и воспроизвести с помощью автомобильных динамиков.

•	Зеркальная ссылка: возможность комбинировать различные функции смартфон с системой AVN для отображения на мониторе (сопровождение по маршруту, телефон, музыка и т.д.).

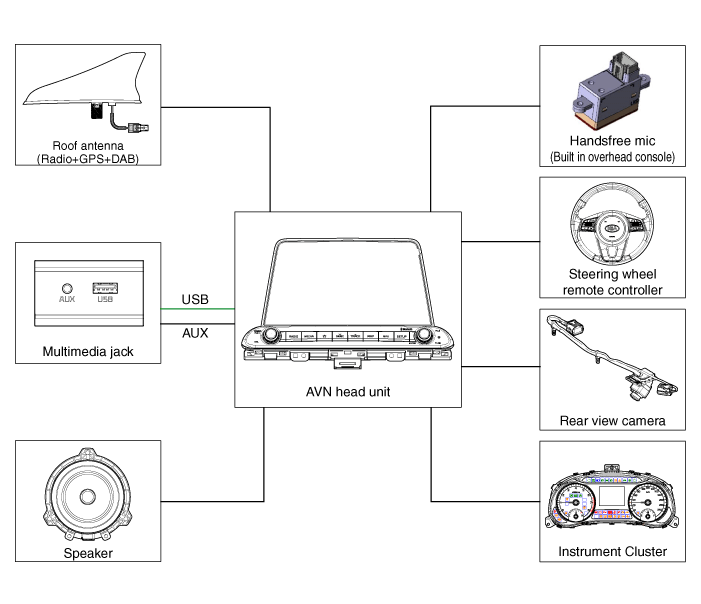

Блок-схема системы

Ограничения навигационной системы

Состояние приема сигнала GPS

Поскольку частота спутников GPS принимается/передается по прямым линиям, прием может не работать, если на GPS-антенне или рядом с ней размещены скрывающие устройства, а также во время путешествий через следующие места.

•

Туннели

•	Подземные парковочные сооружения

•	Под эстакадой

•	Дороги в лесных массивах

•	Места возле высотных зданий

•	Дороги в каньонах

Отображение положения автомобиля

1.	Если многопроходные ошибки возникают из-за отражений от зданий или связанных с ними причин, отметка текущего положения на навигационной панели может отличаться от фактическое положение автомобиля.

Положение автомобиля на навигационной системе может отличаться от фактическое положение, если транспортное средство находится под действием, вождение в течение короткого периода времени времени будет транспортное средство через сопоставление карты или информацию GPS (несколько минут может понадобиться в некоторых случаях).

•	При движении по Y-образной дороге с узким углом ток положение может отображаться в противоположном направлении.

•	Если транспортное средство загружено на автомобильное транспортное средство, ток метка положения может остановиться на последней позиции перед загрузкой.

•	При движении по спиралевидной дороге.

•	При движении в горных районах с резкими поворотами или резкими торможениями.

•	При выезде на дорогу после пребывания на подземной парковке конструкция, конструкция парковки здания или поворотная конструкция с множеством вращений.

•	Когда шины были недавно заменены (особенно после использования запасных или нешипованных шин)

•	Если клемма аккумулятора снята.

•	При движении по городским улицам может отображаться текущее положение на противоположной стороне или в положении для бездорожья.

•	При изменении уровня масштабирования с максимального уровня масштабирования на другой уровень масштабирования, может отображаться метка текущего положения на другой дороге.

•	При движении в интенсивном транспортном потоке с частыми остановками в движении или перекрестки.

•	При движении по скользкой дороге, например, по сильному песку, снегу, и т. д.

•	При движении с установленной цепью противоскольжения.

•	При использовании шины с неправильным размером.

•	Когда давление в шинах для 4 шин отличается.

•	Когда заменяемая шина является изношенной или бывшей в употреблении шиной (особенно нешипованная резина, прошедшая 2-й сезон и т.д.)

•	При движении рядом с высотными зданиями

•	Если установлен багажник на крыше

•	При движении на высоких скоростях или при расчете дальнего расстояния маршрут.

Руководство по маршруту

Надлежащее ведение по маршруту может не выполняться из-за условий поиска или вождения. позиция.

•	Во время движения по прямой дороге может быть дано указание двигаться прямо.

•	Руководство может не даваться даже при повороте на перекрестке.

•	Существуют определенные перекрестки, на которых управление может не выполняться.

•	Может произойти ведение по маршруту, сигнализирующее о входе в запретную зону (Нет вход в зону, строящуюся дорогу и т. д.)

•	Наведение может быть дано на позицию, удаленную от фактического пункта назначения. если дороги, ведущие к фактическому пункту назначения, не существуют или слишком узки.

•	Неправильные голосовые подсказки могут быть даны, если транспортное средство выходит из назначенного маршрут (пример: если поворот сделан на перекрестке, в то время как навигация указание идти прямо).

•	Картографические данные могут отсутствовать или быть неверными, что может привести к невозможности ведения по маршруту. данный.

Перерасчет маршрута

После проведения пересчета маршрута могут возникнуть следующие явления.

•	При повороте на перекрестке система навигации дает неверную информацию на текущую позицию.

•	Перерасчет маршрута может занять больше времени при движении под высокие скорости.

•	Может появиться сигнал ведения по маршруту для разворота в месте, где разворот запрещен.

•	Может произойти ведение по маршруту, сигнализирующее о входе в запретную зону (Нет вход в зону, строящуюся дорогу и т. д.).

•	Наведение может быть дано на позицию, удаленную от фактического пункта назначения. отсутствуют или слишком узки.

•	Неправильные голосовые подсказки могут быть даны, если транспортное средство выходит из назначенного маршрут (пример: если поворот сделан на перекрестке, в то время как навигация руководство идти прямо)

Датчик автоматического освещения

Процедуры ремонта осмотр Проверьте, работает ли автоматическое управление освещением, как показано на временной диаграмме ниже. Хвост мощность лампы и выход фары (низкий) контролируются на основе автоматического освещения ...

Головное устройство АВН

Компоненты и расположение компонентов Компоненты 1. Приборная панель кластера 2. Украшение центра аварийной площадки 3. Центральный вентиляционный канал в сборе 4. Верхняя панель АВН ...
