Система освещения
Технические характеристики
Спецификация
| Элемент | Тип | Ватт | |||
| Передний | Налобный фонарь | Галогенный тип | Низкий | 9005HL | 60 |
| Высокий | H7LL | 55 | |||
| Габаритный фонарь | ВЕЛ | 0,9 | |||
| Дневные ходовые огни (ДХО) | ВЕЛ | 9 | |||
| Тип светодиода | Низкий высокий | ВЕЛ | 36 | ||
| Габаритный фонарь | ВЕЛ | 0,9 | |||
| Дневные ходовые огни (ДХО) | ВЕЛ | 9 | |||
| Лампа указателя поворота | ПИ21В | 21 | |||
| Противотуманная фара | НВ4 | 51 | |||
| Боковой повторитель фонаря | WY5W | 5 | |||
| ДХО/габаритный фонарь | P21/5Вт | 5 | |||
| Задний | Задний комбинированный фонарь | Тип лампы | Задний фонарь | 4DR: P21/5W 5DR : W5W |
5 |
| Задний/стоп-сигнал | P21/5Вт | 5 | |||
| Задний противотуманный фонарь | P21W | 21 | |||
| Тип светодиода | Задний фонарь | ВЕЛ | 0,5 | ||
| Задний/стоп-сигнал | ВЕЛ | 0,5 | |||
| Стоп-сигнал | ВЕЛ | 0,5 | |||
| Лампа указателя поворота | ПИ21В | 21 | |||
| Резервная лампа | W16W | 16 | |||
| Высоко установленный стоп-сигнал | Тип лампы | P21W | 21 | ||
| Тип светодиода | ВЕЛ | 0,5 | |||
| Подсветка номерного знака | W5W л/л | 5 | |||
| Интерьер | Карта лампы | КЛИН | 10 | ||
| Комнатная лампа | ГИРЛЯНДА | 10 | |||
| Багажная лампа | ГИРЛЯНДА | 5 | |||
| Персональная лампа | ГИРЛЯНДА | 5 | |||
Компоненты и расположение компонентов
Расположение компонента

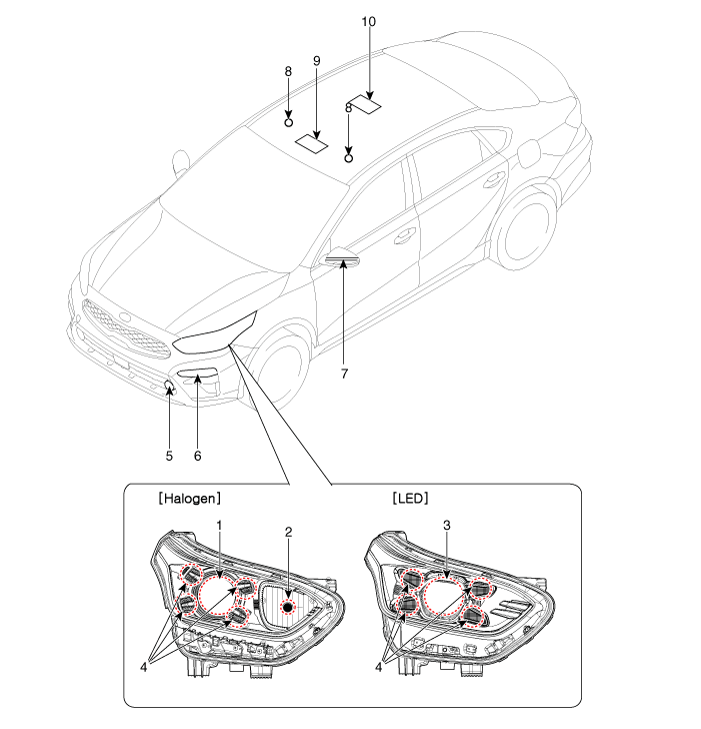

| 1. Ближний свет 2. Дальний свет 3 Ближний/дальний свет 4. Дневные ходовые огни (ДХО)/габаритный фонарь 5. Противотуманные фары/дневные ходовые огни (DRL)/габаритные огни |
6. Лампа указателя поворота (передняя) 7. Лампа указателя поворота (боковая) 8. Косметический светильник 9. Лампа карты 10. Комнатная лампа |
[4ДР]

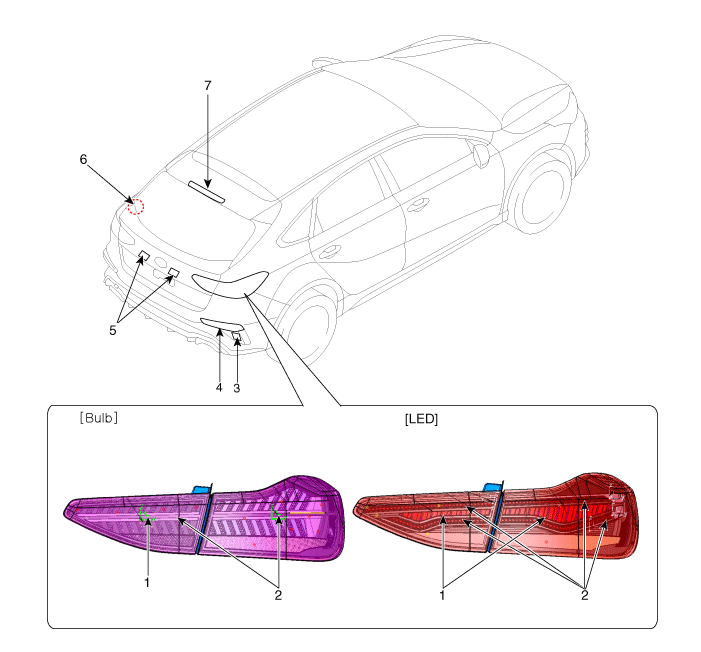

| 1. Стоп/задний фонарь 2. Задний фонарь 3. Фонарь заднего хода 4. Лампа указателя поворота |
5. Лампа номерного знака 6. Лампа багажного отделения 7. Высоко установленный стоп-сигнал 8. Противотуманная фара |

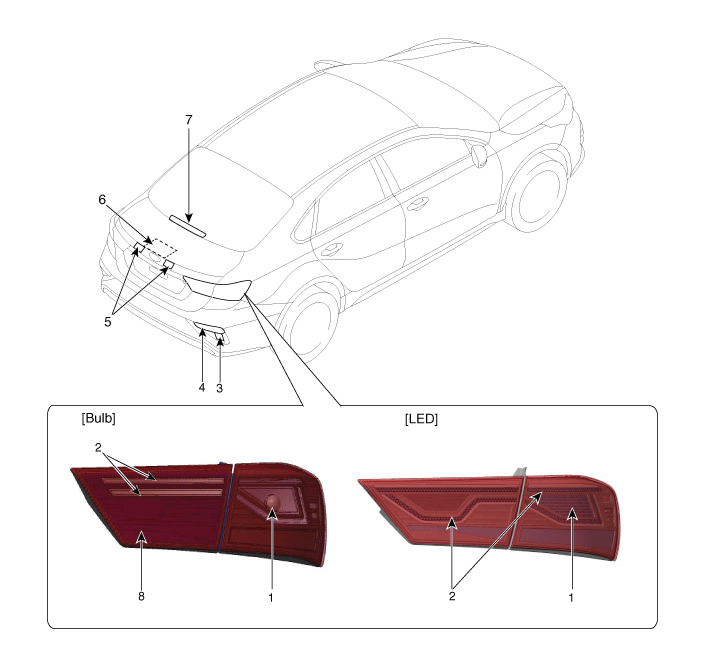

[5ДР]
| 1. Стоп-сигнал 2. Задний фонарь 3. Фонарь заднего хода 4. Лампа указателя поворота |
5. Лампа номерного знака 6. Лампа багажного отделения 7. Высоко установленный стоп-сигнал 8. Противотуманная фара |
Процедуры ремонта
Корректирование
Направление фары
Если оборудование для настройки луча отсутствует, действуйте следующим образом:
Накачайте шины до указанного давления и снимите любые нагрузки с транспортное средство, кроме водителя, запасного колеса и инструментов.
Автомобиль должен стоять на ровном полу.

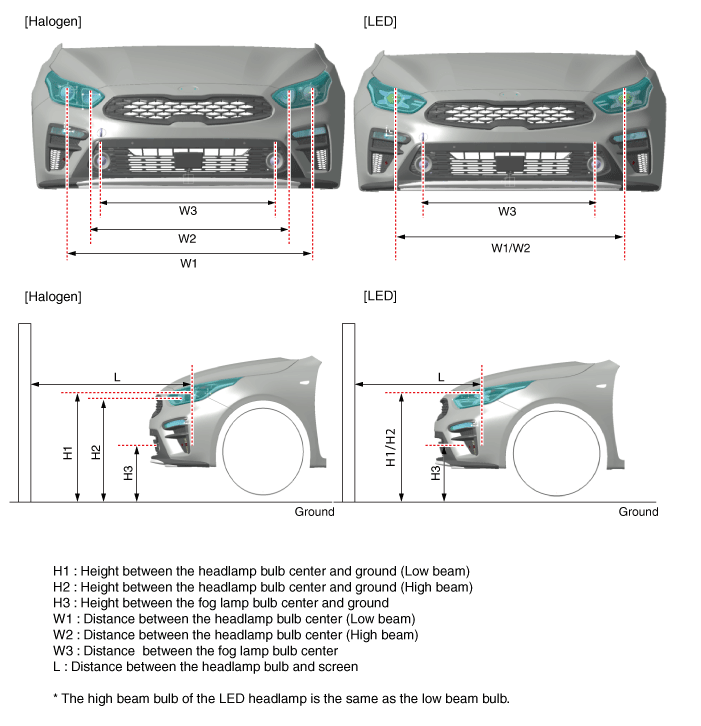

Нарисуйте вертикальные линии (проходящие через соответствующие центры фар) и горизонтальная линия (проходящая через центр фар) на экране.
Если установлено устройство регулировки фар, отрегулируйте регулировку фар. переключатель устройства с 0 положениями.
Когда фары и аккумулятор находятся в нормальном состоянии, направьте фары поэтому самая яркая часть приходится на горизонтальные и вертикальные линии.

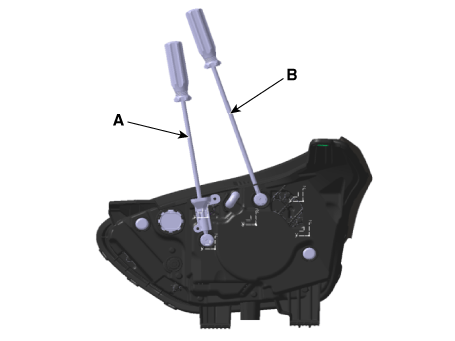

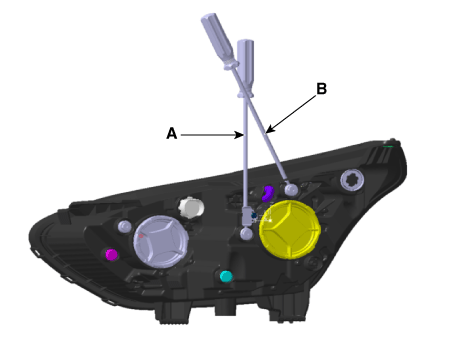

А: вертикальный
Б : Горизонтальный
[галоген]
[ВЕЛ]
Направление противотуманных фар

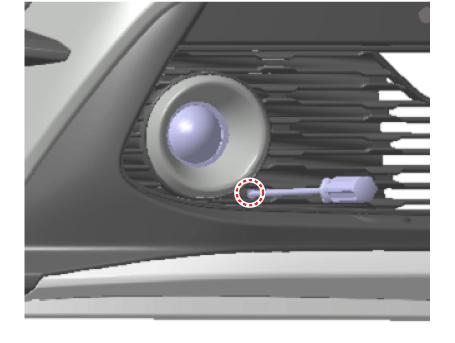

При нормальном состоянии аккумуляторной батареи направьте передние противотуманные фары, повернув регулировочный винт с отверткой.
Точка прицеливания фар и противотуманных фар
Налобный фонарь
[Австралия (4DR)/Австралия, Европа (5ДР)]
мм (дюймы)
| Тип | Состояние автомобиля | Н1 | Н2 | П1 | П2 |
| Галоген | Без водителя | 715,5 (28,16) | 691,3 (27,21) | 1376 (54,17) | 1104 (43,46) |
| С водителем | 710,5 (27,97) | 686,3 (27,01) | |||
| ВЕЛ | Без водителя | 710,5 (27,97) | 1314,4 (51,74) | ||
| С водителем | 705,5 (27,77) | ||||
[Общие, Ближний Восток, Европа (4DR)/Общие, Европа (5DR)]
мм (дюймы)
| Тип | Состояние автомобиля | Н1 | Н2 | П1 | П2 |
| Галоген | Без водителя | 725,5 (28,56) | 701,3 (27,61) | 1376 (54,17) | 1104 (43,46) |
| С водителем | 720,5 (28,36) | 696,3 (27,41) | |||
| ВЕЛ | Без водителя | 720,5 (28,36) | 1314,4 (51,74) | ||
| С водителем | 715,5 (28,16) | ||||
[Мексика, Центральная и Южная Америка, Россия, Индия, Бразилия (4DR)]
мм (дюймы)
| Тип | Состояние автомобиля | Н1 | Н2 | П1 | П2 |
| Галоген | Без водителя | 735,5 (28,95) | 711,3 (28,00) | 1376 (54,17) | 1104 (43,46) |
| С водителем | 730,5 (28,75) | 706,3 (27,80 | |||
| ВЕЛ | Без водителя | 730,5 (28,75) | 1314,4 (51,74) | ||
| С водителем | 725,5 (28,56) | ||||
Если установлено устройство регулировки фар, отрегулируйте регулировку фар. переключатель устройства с 0 положениями.
Включите ближний свет без водителя.

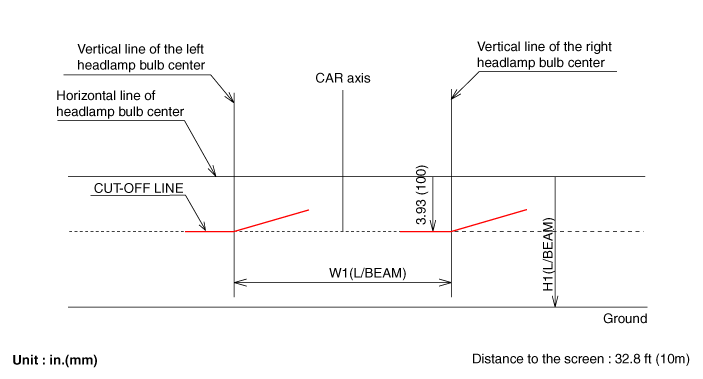

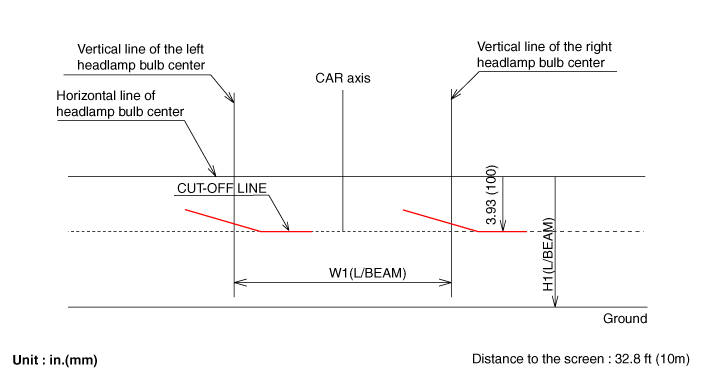

Граница светотеневой границы ближнего света должна быть спроецирована, как показано на рисунке.
[левый руль]
[Правый руль]
Включите дальний свет без водителя.

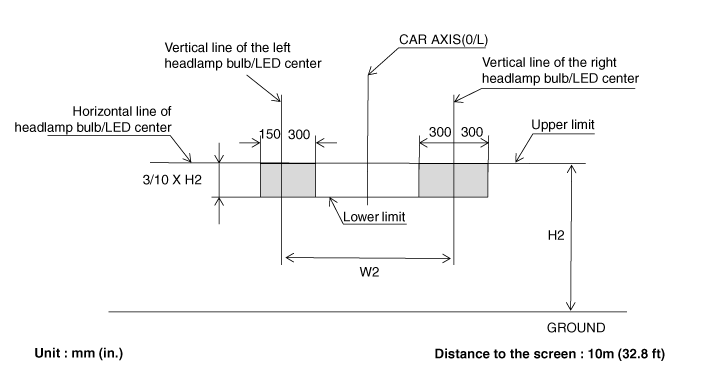

Горячая зона должна проецироваться в допустимом диапазоне, указанном на картина.
Противотуманная фара
мм (дюймы)
| Состояние автомобиля | H3 | П3 |
| Без водителя | 329,5 (12,97) | 981,8 (38,65) |
| С водителем | 324,5 (12,77) |
Включите передний противотуманный фонарь без присутствия водителя.

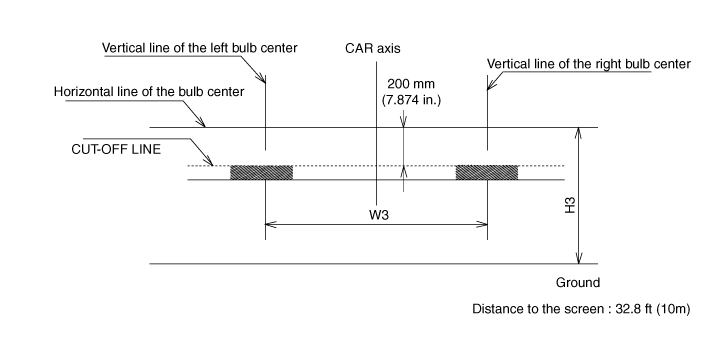

Светотеневая граница должна проецироваться в допустимом диапазоне (заштрихованная область).
