Электрическая система кузова

Радар слепых зон

Место в руководстве: Электрическая система кузова
Общая информация — 8Обслуживание — 32Механическая система двигателя — 47Электрическая система двигателя — 17Система контроля выбросов — 10Управление двигателем/топливная система — 32Система сцепления — 11Механическая коробка передач — 11Система DCT (трансмиссия с двойным сцеплением) — 16Карданный вал и ось — 8Подвесная система — 26Рулевая система — 9Сдержанность — 11Тормозная система — 27Кузов (внутри и снаружи) — 119Электрическая система кузова — 98Отопление, вентиляция, кондиционирование — 27
23шагов
~138мин
5/5сложность
Выполнено 0 из 23

Технические характеристики

Технические характеристики

Предметы Спецификация
Номинальное напряжение 12 В постоянного тока
Рабочее напряжение 9 - 16 В
Рабочая скорость 30 - 255 км/ч
Расстояние срабатывания 30 м (Седан)
Частота 24 ГГц
Количество 2 шт. (1 шт. ведущий, 1 шт. подчиненный)
Функция БЧВ, LCA, RCCW

Компоненты и расположение компонентов

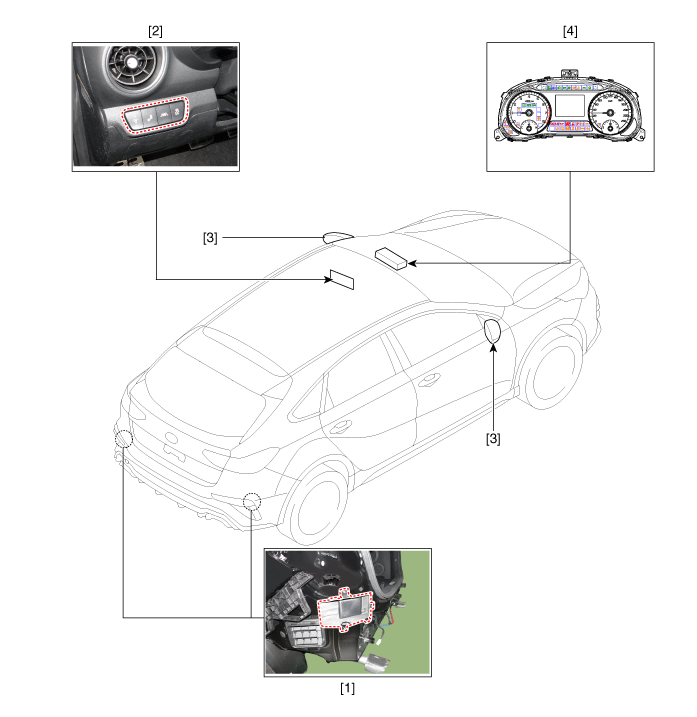

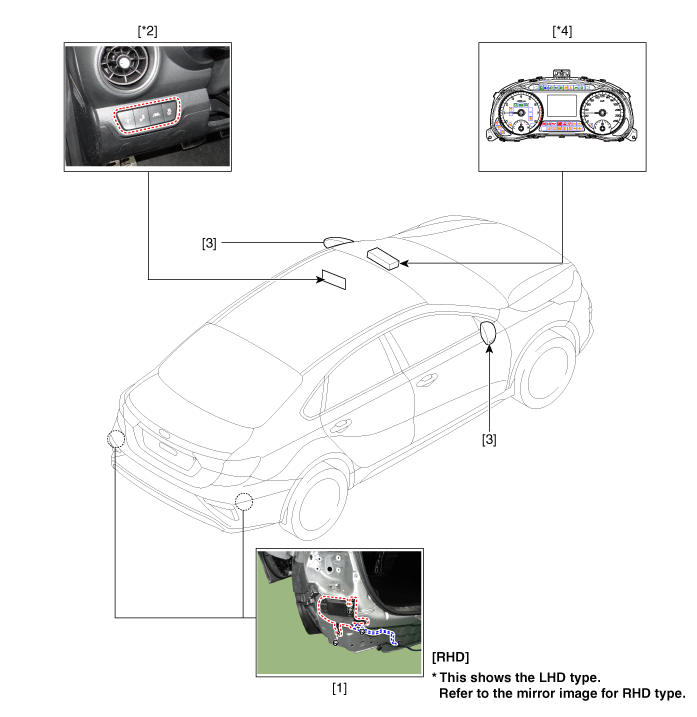

Компоненты

[4ДР]

1. Радар слепой зоны
2. Переключатель радара слепых зон		 3. Предупреждение о столкновении в слепых зонах (BCW) индикатор
4. Кластер

[5ДР]

1. Радар слепой зоны
2. Переключатель радара слепых зон		 3. Предупреждение о столкновении в слепых зонах (BCW) индикатор
4. Кластер

Описание и работа

Описание

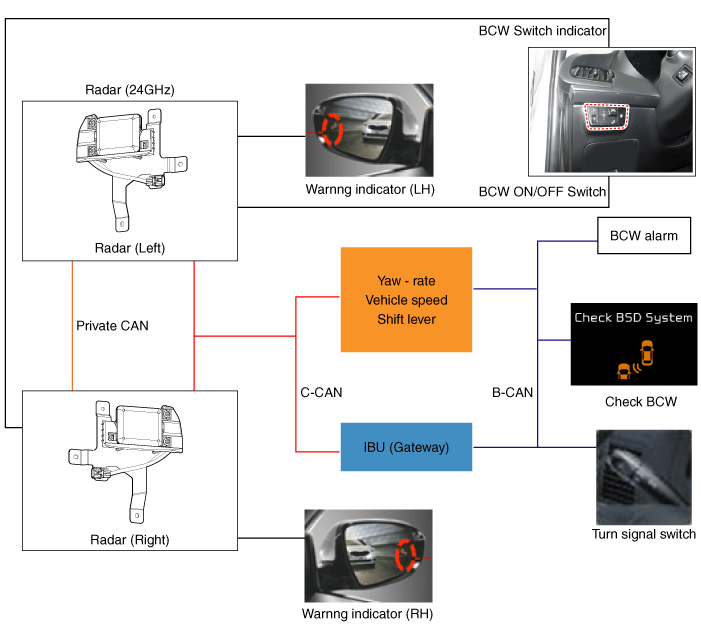

BCW — это система, в которой используются два радарных датчика магнитных волн, прикрепленных сзади. панель для измерения расстояния до автомобиля сзади, а также датчиков и стартов (визуальные и звуковые) сигналы тревоги для любого транспортного средства, въезжающего в слепую зону.

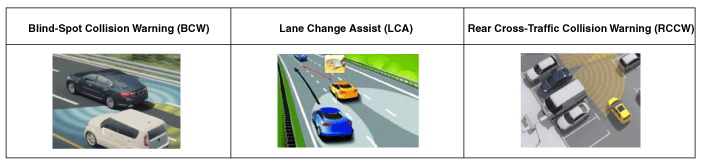

  • Система предупреждения о столкновении в слепых зонах (BCW): обнаруживает другие транспортные средства в заднюю слепую зону и предупреждает водителя, указывая на внешнем заднем обзоре зеркало.

  • Система помощи при смене полосы движения (LCA): обнаруживает приближающиеся высокоскоростные транспортные средства. с заднего бокового направления и предупреждает водителя.

  • Система предупреждения о столкновении сзади (RCCW): включает предупреждение для транспортных средств, приближающихся сзади сбоку при движении задним ходом.

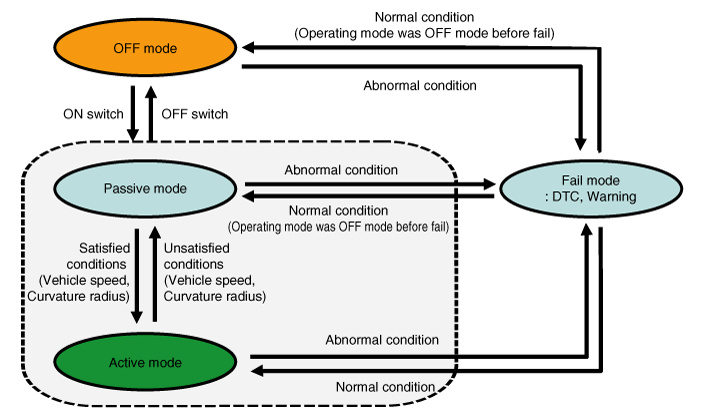

Режим работы системы

  1. При запуске двигателя при выключенном выключателе включается режим OFF.

  2. При нажатии переключателя ON в режиме OFF активируется пассивный режим.

  3. Если запустить двигатель при включенном переключателе, включается пассивный режим.

    ※Во время IGN ON переключатель находится в исходном состоянии: последнее положение хранится.

    • Если IGN OFF → ON при включенном переключателе, переключатель включен.

    • Если IGN OFF → ON с выключателем в положении OFF, переключатель находится в положении OFF.

  4. Если вы запускаете двигатель при включенном BCW или если вы включаете BCW при BCW выключен, контрольная лампа наружного зеркала мигает 2-3 раза. секунды.

    Это должно сообщить водителю, что система BCW готова. (предоставил что, если система находится в режиме сбоя, мерцания нет.)

  5. Если условия активации (скорость и радиус кривизны) соблюдены при вождение, Активный режим включен (выдано предупреждение).

  6. Если условия активации (скорость и радиус кривизны) не соблюдены во время движения включен пассивный режим (предупреждение снято).

  7. Если операция BCW и LCA дает сбой в любом режиме, включается режим Fail.

  8. Если операции BCW и LCA работают нормально в режиме Fail, System Operating режим меняется, как показано ниже

    • Если перед сбоем рабочий режим был выключенным: переходит в выключенный режим.

    • Если рабочий режим был включен до сбоя: переходит в режим «Вкл.»

  9. Если нажать кнопку OFF во время работы функций BCW и LCA (активный/пассивный), Включен режим ВЫКЛ.

Состояние предупреждения

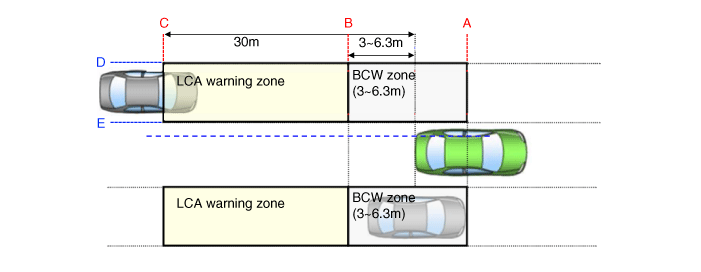

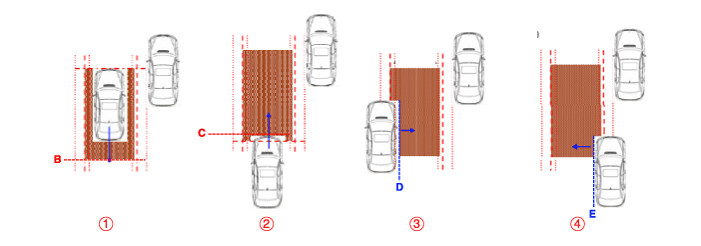

  1. Зона предупреждения

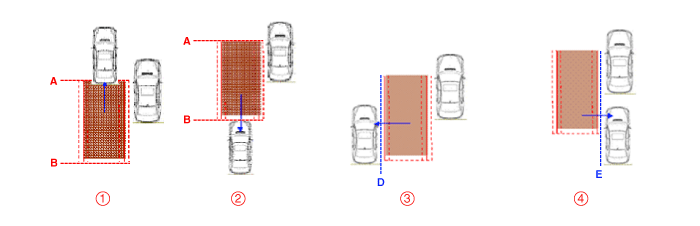

  2. Условия включения предупреждения BCW

    ① Весь кузов целевого автомобиля находится за линией А.

    ② Любая часть целевого транспортного средства пересекает линию B.

    ③ Любая часть целевого транспортного средства пересекает линию D и гистерезис In.

    ④ Вся часть целевого транспортного средства пересекает линию E и гистерезис В.

  3. Условия отключения предупреждения BCW

    ① Весь кузов целевого транспортного средства движется перед линией А.

    ② Весь кузов целевого автомобиля перемещается за линию B.

    ③ Весь кузов целевого автомобиля пересекает линию D и гистерезис. Вне.

    ④ Вся часть целевого транспортного средства пересекает линию E и гистерезис Вне.

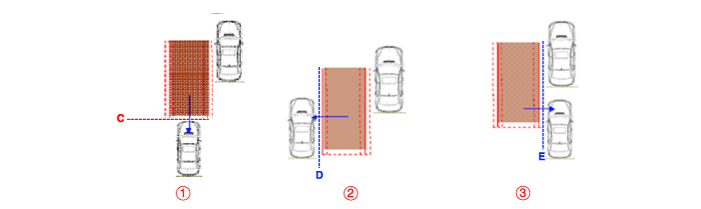

  4. Условия включения предупреждения LCA

    ① Весь кузов целевого автомобиля находится за линией B.

    ② Любая часть целевого транспортного средства пересекает линию C.

    ③ Любая часть целевого транспортного средства пересекает линию D и гистерезис In.

    ④ Вся часть целевого транспортного средства пересекает линию E и гистерезис В.

    ⑤ Во всех вышеперечисленных условиях TTC (время до столкновения) меньше 3 секунды.

  5. Условия отключения предупреждения LCA

    ① Весь кузов целевого транспортного средства пересекает линию C.

    ② Весь кузов целевого автомобиля пересекает линию D и гистерезис. Вне.

    ③ Весь кузов целевого автомобиля пересекает линию E и гистерезис. Вне.

    ④ TTC (время до столкновения) составляет более 3 секунд.

  6. Условия активации датчика

    ① Переключатель BCW и LCA (обозначается светодиодом переключателя) включен.

    ② Скорость автомобиля: 30 км/ч или выше.

    ③ Радиус кривизны: 125 м или более

    ④ Относительная скорость автомобиля: от -10 до 255 км/ч.

    (Отрицательное значение относится к обгону впереди идущего автомобиля.)

  7. Условия отключения датчика

    ① Переключатель BCW и LCA (обозначается светодиодом переключателя) выключен.

    ② Скорость автомобиля: 27 км/ч или меньше.

    ③ Радиус кривизны: менее 125 м

    ④ Относительная скорость автомобиля: все, кроме от -10 до 255 км/ч.

    (Отрицательное значение относится к обгону впереди идущего автомобиля.)

  8. Запрет управления системой

    ① Радар закрыт обломками : Состояние системы - Сообщение о блокировке выводится

    ② Установка радара деформирована из-за внешнего воздействия: Отправьте код ошибки

    ③ Отказ системы BCW и LCA: отправьте код ошибки.

  9. Система предупреждения о столкновении сзади (RCCW)

    Элемент Спецификация Примечания
    Скорость автомобиля от 0 до -10 км/ч положение R
    Относительная скорость 4 - 60 км/ч + : закрытие
    Рабочий диапазон 0,5 - 20 м Транспортное средство: 20 м
    Велосипед: 15 м

    ① Эта функция помогает водителю обнаружить приближающийся автомобиль с задняя и боковая части, которые невозможно определить визуально, когда водитель дает задний ход вытащить автомобиль с места парковки.

    ② Генерируется предупреждение для целевого транспортного средства, если оно находится в течение 2 секунд. на основе TTC (время до столкновения). Пешеходы не считаются приближающимися целей при предупреждении водителя. (Предупреждение может не генерироваться.)

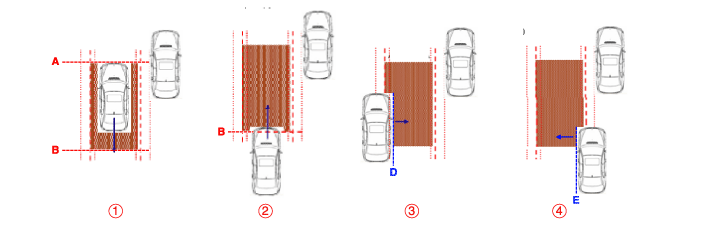

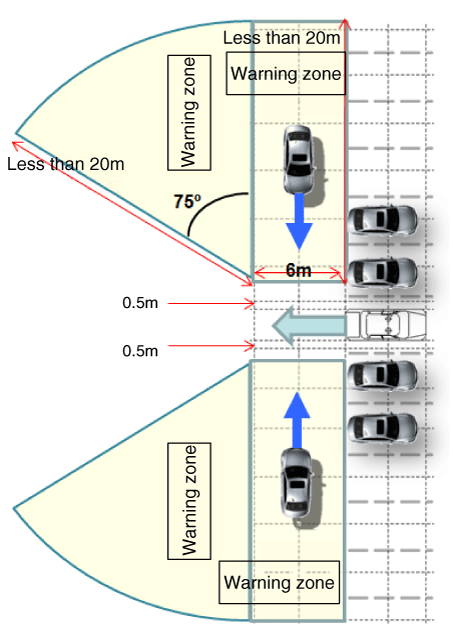

    ③ Зона предупреждения

Поиск неисправностей

Диагностика с помощью KDS

  1. Дефекты системы BCW можно быстро диагностировать с помощью привода KDS. быстро контролировать, входное/выходное значение и самодиагностику.

  2. Подключите кабель KDS к разъему канала передачи данных в случае аварии со стороны водителя. подложите нижнюю панель и включите KDS.

  3. Выберите модель автомобиля, а затем систему BCW.

  4. Выберите «Контроль ввода/вывода», если вы хотите проверить текущие данные система БЧВ.

  5. Если вы хотите принудительно проверять работу каждого модуля, выберите «Активация». тест".
