Kia Forte: Электросистема кузова / Регулятор положения фар (ручной)
Киа Kia Forte 2019-2023 (БД) Руководство по ремонту
/
Электрическая система кузова
/ Регулятор уровня фар (ручной)
Принципиальные диаграммы

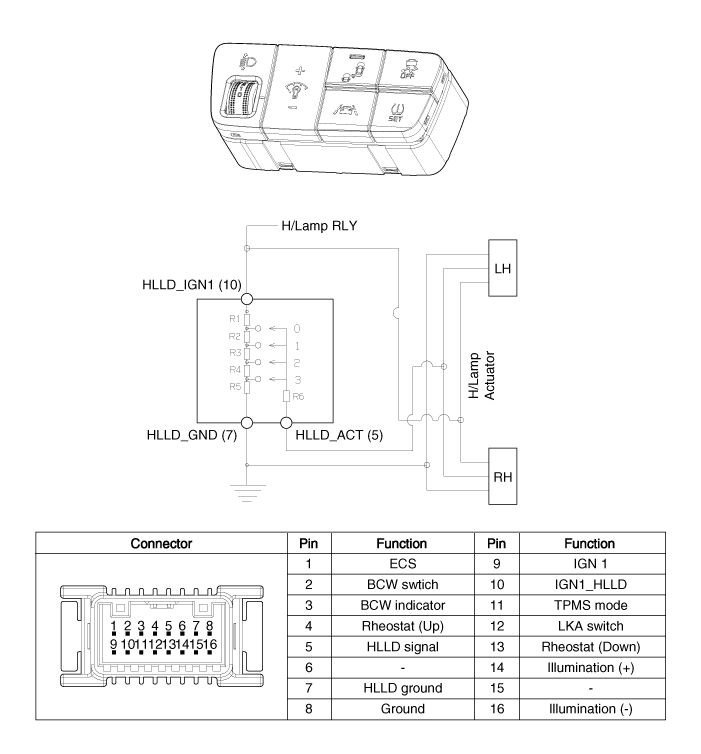

| Принципиальная электрическая схема |
Процедуры ремонта
| Удаление |
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи. |
| 2. |
Снимите нижнюю панель аварийной подушки. (См. Кузов — «Нижняя панель аварийной площадки») |
| 3. |

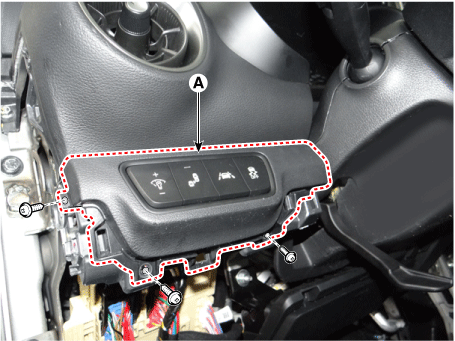

Снимите панель переключателей боковой накладки (А) после ослабления винтов.
|
| 4. |

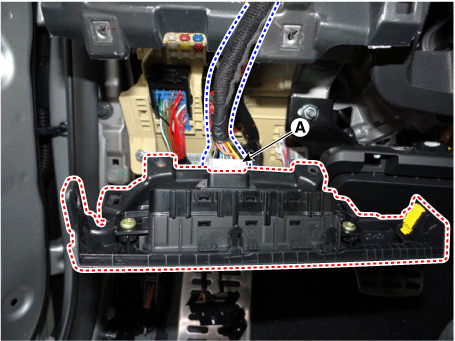

Отсоедините разъем выключателя боковой панели (А).
|
| 5. |

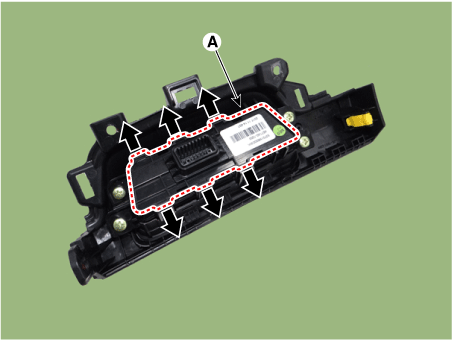

Снимите выключатель боковой накладки (A), открыв держатель в багажнике. стрелка направления.
|
| Монтаж |
| 1. |
Установите в порядке, обратном снятию. |
