Kia Forte: электрическая система кузова / интегрированная система сидений с памятью (IMS)

Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Электрическая система кузова / Интегрированная система сиденья с памятью (IMS)

Технические характеристики

Сиденье с памятью и электроприводом

Элемент	Технические характеристики
Номинальное напряжение	12 В постоянного тока
Рабочее напряжение	9–16 В постоянного тока
Диапазон рабочих температур	от -22 до 167°F (от -30 до 75°C)
Темный ток	Макс. 1,0 мА

Переключатель сиденья с электроприводом памяти

Элемент	Технические характеристики
Номинальное напряжение	12 В постоянного тока
Диапазон рабочих температур	от -22 до 176°F (от -30 до 80°C)

Принципиальные диаграммы

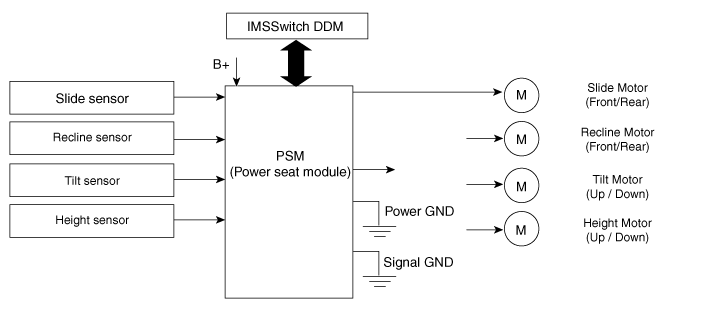

Схематическая диаграмма

Описание и работа

Описание

Оптимальное положение сиденья, установленное водителем, запоминается сиденьем с электроприводом. устройства с помощью переключателя IMS. В случае изменения положения сиденье может восстановить свое предустановленное положение с помощью переключателя IMS.

Он имеет функции безопасности восстановления запрета процесса во время движения и аварийная остановка связанного движения.

Основные функции следующие.

Ручное управление: управление двигателем с помощью ручного переключателя сиденья.

(1)	Положение сиденья изменяется с помощью двигателя, когда сигнал вводится с помощью ручного переключателя сиденья (слайд, наклон, передний наклон, задняя подушка с регулировкой по высоте).

Функция памяти: доступна для запоминания/воспроизведения данных на двоих лица с переключателем IMS.

(1)	Запомненное движение для оптимального положения сиденья, установленного драйвер на основе данных CAN с 『модулем DDM → IMS』 с переключателем IMS.

(2)	Воспроизведение по CAN данных, полученных от DDM при переключении IMS контроль.

Движение, связанное с включением/выключением

(1)	Эта функция связывает движение в зависимости от состояния ВКЛ./ВЫКЛ. двигатель.

(2)	Использование передачи данных IMS CAN.

(3)	Условия для начала работы: При отключении электроэнергии находится в АКК.
