Kia Forte: электрическая система кузова / электрохромное внутреннее зеркало заднего вида
Принципиальные диаграммы

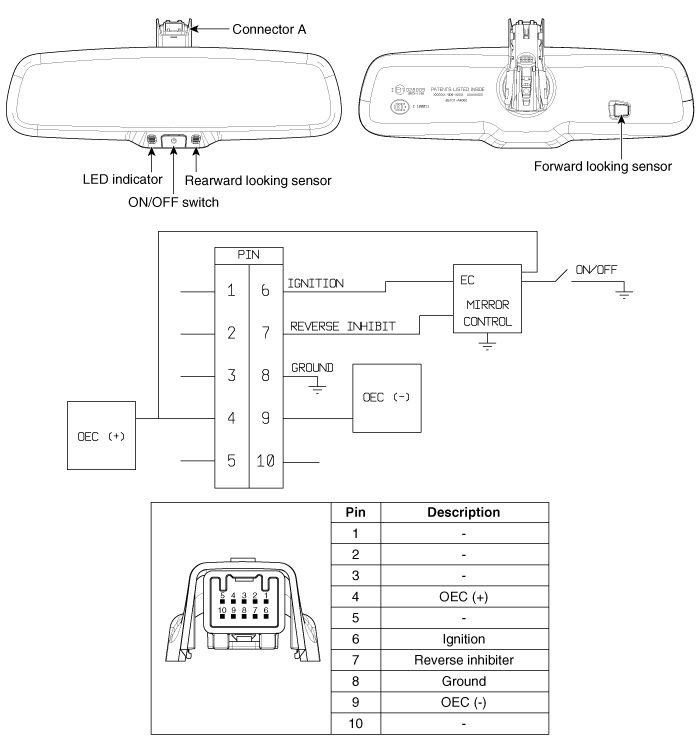

| Принципиальная электрическая схема |
Описание и работа
| Описание |
ECM (электрохроматическое внутреннее зеркало заднего вида) автоматически тускнеет, чтобы защитить глаза водителя, когда он чувствует свет, отражающийся от автомобиля позади. Датчик в зеркале определяет яркость и свет фар автомобиля сзади отражается на зеркале, химический слой внутри зеркала реагирует на бликов и регулирует коэффициент отражения от 10 до 70%. При переключении на задний ход механизм, зеркало становится ярким независимо от окружения. ЕСМ получает сигналы напряжения, заземления и передачи заднего хода, а также использует два датчика для измерения интенсивности вопиющего.
| 1. |
Передний датчик определяет, является ли окружающее пространство достаточно темно, чтобы активировать функцию. |
| 2. |
Датчик, обращенный назад, обнаруживает блики на зеркале. Если блик обнаруживается, датчик передает сигнал для затемнения зеркала. |
| 3. |

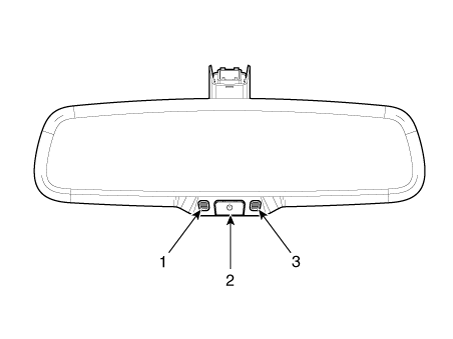

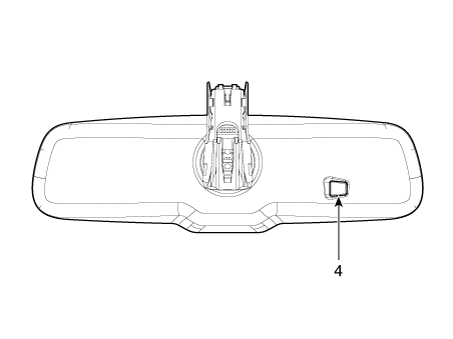

ECM затемняется до уровня, определенного при взгляде назад. датчик. Когда блики перестают обнаруживаться, зеркало перестает функционировать. (1. Светодиодный индикатор, 2. Переключатель ВКЛ/ВЫКЛ, 3. Датчик заднего обзора, 4. Вперед ищу датчик)
|
| Функция автоматического затемнения |
Чтобы защитить ваше зрение во время ночного вождения, ваше зеркало автоматически тусклый при обнаружении бликов от транспортных средств, едущих позади вас. автоматическое затемнение функцией можно управлять с помощью кнопки включения/выключения затемнения:
| 1. |
Нажатие и удержание кнопки управления функциями более 3, но менее чем через 6 секунд выключает функцию автоматического затемнения, что отображается зеленый светодиодный индикатор состояния гаснет. |
| 2. |
Повторное нажатие и удержание кнопки управления функциями более 3 но менее чем за 6 секунд включается функция автоматического затемнения, что указано при включении зеленого светодиодного индикатора состояния.
|
Процедуры ремонта
| осмотр |
Проверьте это, выполнив описанную ниже процедуру, чтобы убедиться, что блок управления двигателем работает нормально.
| 1. |
Поверните ключ зажигания в положение «ON». |
| 2. |
Закройте передний датчик. |
| 3. |
Направьте свет на датчик, обращенный назад. |
| 4. |
ЕСМ гаснет, как только датчик, обращенный назад, обнаруживает определенное уровень яркости.
|
| 5. |
При включении задней передачи ЕСМ не тускнеет. Направляя свет как на датчики, обращенные вперед, так и на датчики, обращенные назад, ЕСМ не должен тускнеть. |
| Удаление |
| 1. |

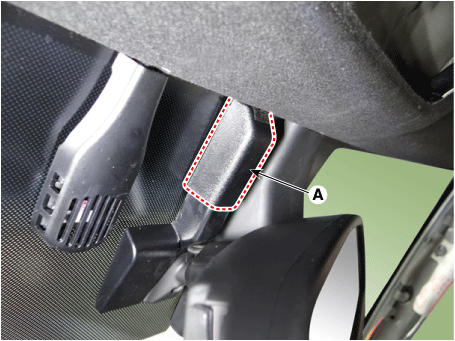

Снимите крышку проводки зеркала (А).
|
| 2. |

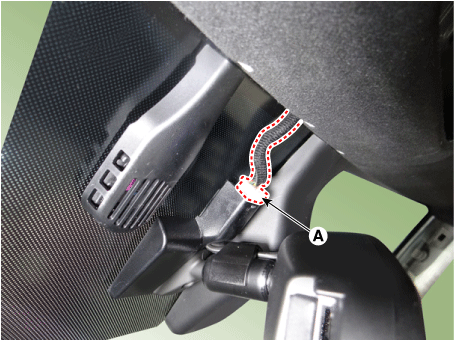

Отсоедините разъем (А) от зеркала.
|
| 3. |

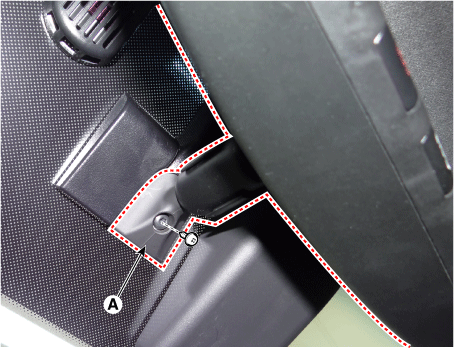

Снимите внутреннее зеркало заднего вида (А) после ослабления винта.
|
| Монтаж |
| 1. |
Установите в порядке, обратном снятию. |
