Технические характеристики

Спецификация

Элемент Спецификация
Источник питания 3 В
Рабочая Температура 14–140°F (-10–60°C)
РЧ модуляция ФСК
НЧ модуляция ПРОСИТЬ
РЧ частота 433,92 МГц
Номер кнопки 3
Функция Замок
Разблокировка двери
Разблокировка багажника

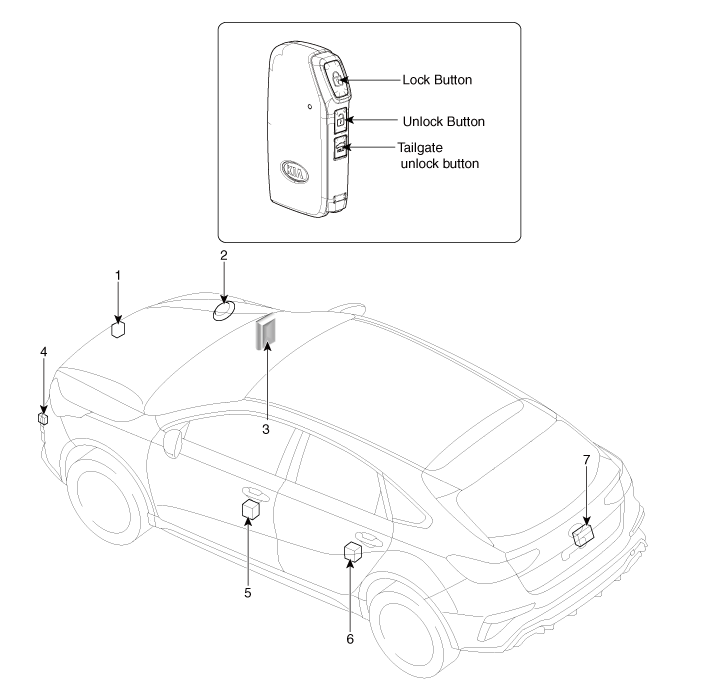

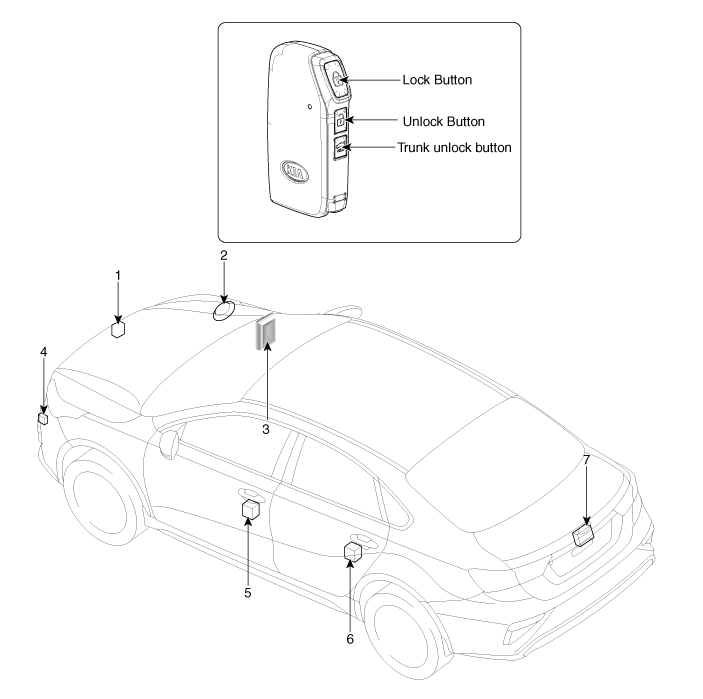

Компоненты и расположение компонентов

Компоненты

[4ДР]

1. Выключатель капота
2. Грабительский рог
3. Интегрированный блок управления кузовом (IBU)
4. Звуковой сигнал блокировки/разблокировки двери		 5. Привод и переключатель передней двери
6. Привод и выключатель задней двери
7. Привод и переключатель багажника

[5ДР]

1. Выключатель капота
2. Грабительский рог
3. Интегрированный блок управления кузовом (IBU)
4. Звуковой сигнал блокировки/разблокировки двери		 5. Привод и переключатель передней двери
6. Привод и выключатель задней двери
7. Привод и переключатель задней двери

Описание и работа

Описание

Состояние охранной сигнализации [состояние B/A]

Б/А государство Описание
СНЯТЬ С ОХРАНЫ

  1. Это состояние, когда режим «ОХРАНА» выключен.

  2. Если открыты все двери, капот или багажник, звуковой сигнал тревоги не подается.

  3. Индикатор безопасности продолжает мигать при выключенном зажигании, пока горит в ACC ON.

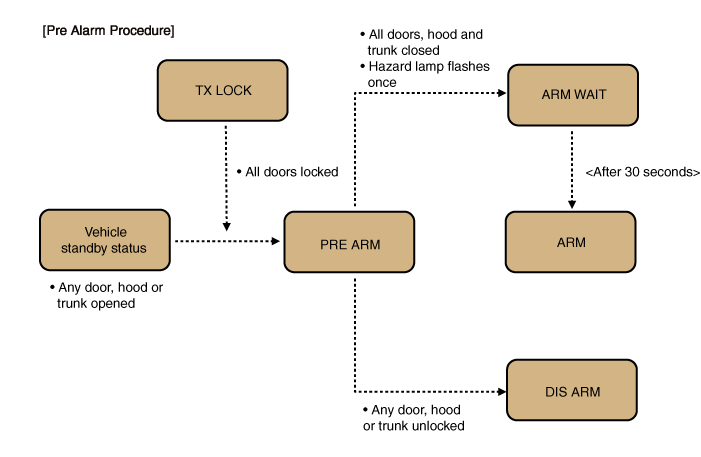

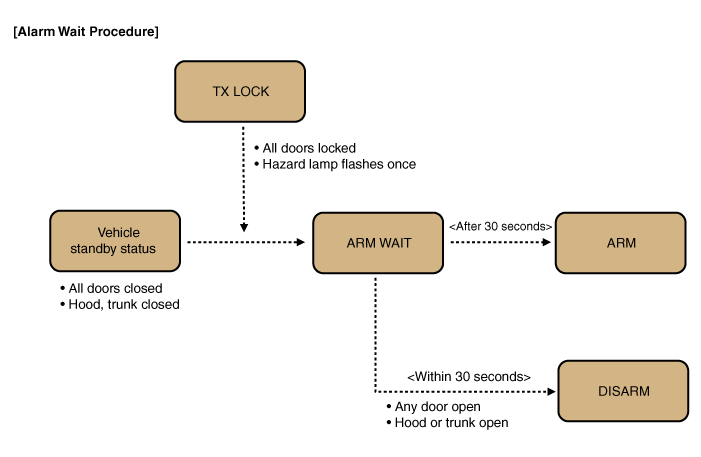

ПОДГОТОВКА

  1. Если IBU получает сигналы блокировки от пульта дистанционного управления или пассивного замок (спецификация смарт-ключа) или замок двери сиденья водителя с ключом если условия «ARM WAIT» выполнены, IBU ожидает 30 секунд после вывода сигнала «Закрыто все двери» перед входом Режим "ОХРАНА ОЖИДАНИЯ".

  2. В течение 30 секунд режима "ОЖИДАНИЕ ОХРАНЫ" звуковой сигнал тревоги не звучит и Режим «ARM» отключается, даже если происходит взлом.

  3. Ни при каких условиях нельзя напрямую войти в "АРМ" режиме без перехода в режим "ARM WAIT".

  4. Индикатор безопасности остается включенным в течение 30 секунд режима "ОЖИДАНИЕ ПОСТАНОВКИ".

※ Примечание: для автомобиля, оснащенного системой Smart Key, применяется тот же процесс. к функции пассивного запирания дверей.

Б/А государство Описание

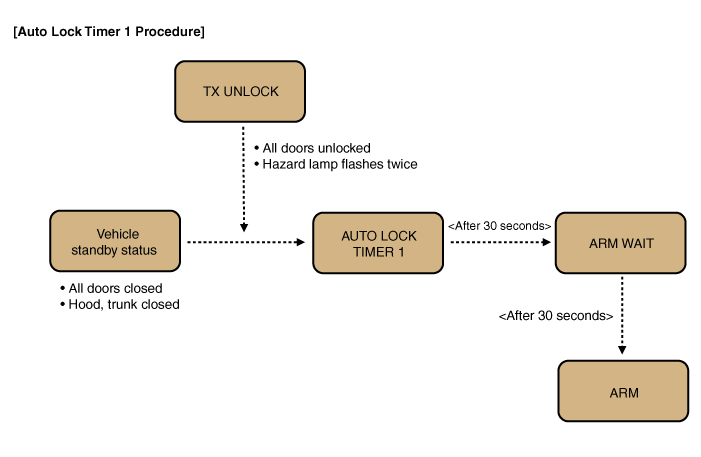

ТАЙМЕР АВТОБЛОКИРОВКИ 1

  1. Это аналогичная функция RELOCK (автоматическая система блокировки). через 30 секунд).

  2. Если кнопка UNLOCK на пульте дистанционного управления нажата с "ARM WAIT" условия выполнены, или в режиме "ОХРАНА" все двери разблокированы и затем запускается таймер, установленный на 30 секунд.

  3. По истечении 30 секунд IBU автоматически отключает блокировку всех дверей. сигнал и переходит в режим "ARM WAIT".

  4. По истечении ТАЙМЕРА АВТОБЛОКИРОВКИ 1 (30 секунд) IBU автоматически переходит в режим «ARM» через режим «ARM WAIT» (30 секунд).

  5. В случае, если водитель по ошибке нажмет кнопку UNLOCK, это функция безопасности позволяет автомобилю перейти в режим «ARM» через 60 секунд.

  6. Индикатор безопасности продолжает мигать в течение ТАЙМЕРА АВТОБЛОКИРОВКИ1 процесс.

※ Примечание: для автомобиля, оснащенного системой Smart Key, применяется тот же процесс. к функции пассивного запирания дверей.

Б/А государство Описание

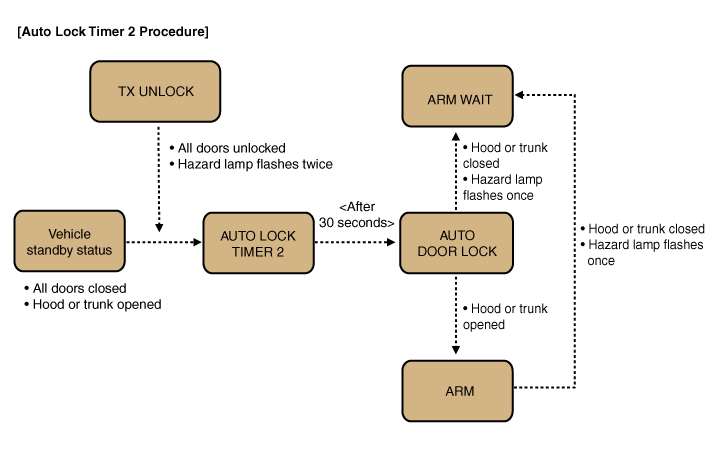

ТАЙМЕР АВТОБЛОКИРОВКИ 2

  1. Это имеет ту же цель, что и ТАЙМЕР АВТОБЛОКИРОВКИ 1, но операция условия разные.

  2. Эта функция работает, если кнопка UNLOCK на пульте дистанционного управления нажимается, когда все двери закрыты, кроме капота или багажника. После Через 30 секунд автомобиль автоматически переходит в режим блокировки дверей.

  3. Но по истечению 30 секунд невозможно перейти в "ARM WAIT" режим, потому что капот или багажник открыты (режим «PRE ARM» сохраняется).

  4. Как только капот или багажник закрывается, автомобиль автоматически переходит в режим «ARM» через «ARM WAIT».

  5. Во время ТАЙМЕРА АВТОБЛОКИРОВКИ 2 индикатор безопасности продолжает мигать.

※ Примечание: для автомобиля, оснащенного системой Smart Key, применяется тот же процесс. к функции пассивного запирания дверей.

Б/А государство Описание
ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА 1-1. Это состояние непосредственно перед входом в режим «ARM» после AUTO LOCK. Таймер 2 завершен, и все двери закрыты.
1-2. Если водитель закрывает капот или багажник, аварийная сигнализация мигает один раз и затем автомобиль автоматически переходит в режим «ARM» через режим «ARM WAIT».
2-1. Если кнопка LOCK нажата, когда хотя бы одна из дверей, капот и багажник открыт, включается режим "ПРЕДВАРИТЕЛЬНАЯ ОХРАНА".
2-2. Поскольку выдается сигнал блокировки всех дверей, но условия для «ARM WAIT» не удовлетворены, автомобиль остается в режиме ожидания и входит в Постановка на охрану через режим ОЖИДАНИЕ ПОСТАНОВКИ, как только открытая дверь будет закрыта.
2-3. В случае обнаружения вторжения в режиме ПРЕДОХРАН. Режим СНЯТИЯ.
2-4. Индикатор безопасности продолжает мигать в режиме PRE ARM.

Б/А государство Описание
RE ARM

  1. В состоянии «ПОВТОРНАЯ ОХРАНА», если обнаружено вторжение в транспортное средство, мигает и звуковой сигнал снова активируются, и состояние меняется на ТРЕВОГА режим.

  2. Состояние охранной сигнализации переходит в режим RE ARM после таймера 27 секунды завершена.

  3. Индикатор безопасности продолжает мигать.

Б/А государство Описание

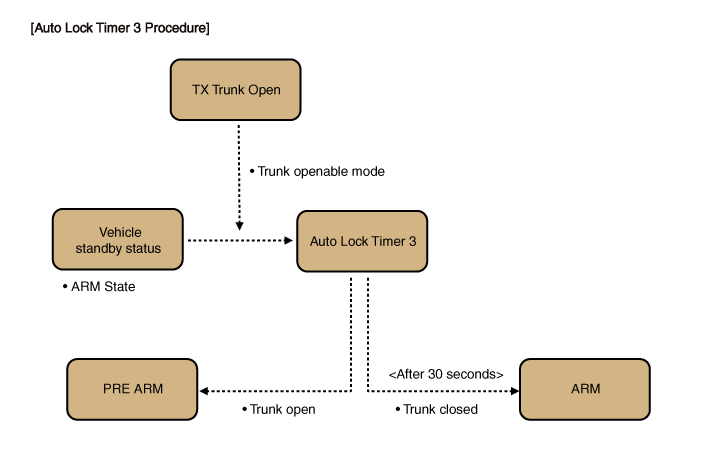

ТАЙМЕР АВТОБЛОКИРОВКИ3

  1. Состояние B/A изменяется на «AUTOLockTIMER3», когда команда TX-Trunk эксплуатировался.

  2. Состояние B/A изменяет "AUTOLOCKTIMER3" на "ARMWAIT", когда значение "30sec." таймер истекает, когда все двери заперты и закрыты.

  3. Состояние B/A изменяет «AUTOLOCKTIMER3» на «DISARM», когда любая дверь открыть.

  4. В состоянии "AUTOLOCKTIMER3" таймер "30 сек." таймер работает. Если этот таймер истек, состояние переходит в состояние «PREARM» с Trunk Открыть.

  5. В этом состоянии индикатор безопасности продолжает мигать

Б/А государство Описание

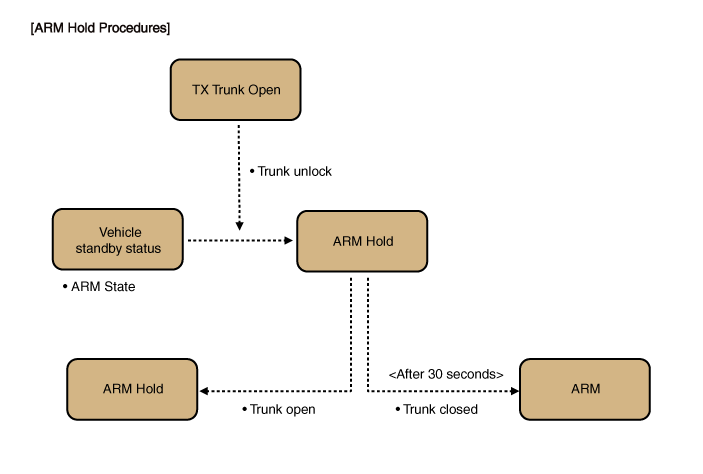

УДЕРЖАНИЕ РУКИ
(Удержание тревоги: Магистраль)
※ Вариант без PTL

  1. Режим "ARM HOLD" аналогичен существующему режиму удержания транковой тревоги.

  2. Если багажник открывается с пульта (включая смарт-ключ) в режиме ARM автомобиль переходит в режим ARM HOLD, который удерживает охранная сигнализация только для открытого багажника.

  3. Пока багажник закрыт, режим ARM HOLD сохраняется без перерыва.

  4. Когда открытый багажник закрывается, таймер устанавливается на 30 секунд начинает работать. В течение 30 секунд режима ОХРАНА срабатывает охранная сигнализация. не гаснет если открыть багажник.

  5. По прошествии 30 секунд после закрытия багажника автомобиль немедленно переходит в режим ОХРАНЫ.

  6. Во время ОХРАНА более сохраняется режим ОХРАНЫ дверей и капота. поэтому при обнаружении вторжения через любую дверь или капот срабатывает охранная сигнализация. нормально гаснет.

  7. Индикатор безопасности продолжает мигать в режиме ARM HOLD.

Примечание 1: ARM HOLD — это режим, который откладывает активацию режима ARM только для соединительной линии. В режиме ARM HOLD режим ARM применяется к дверям и капоту.

Примечание 2: При использовании ключа зажигания для открытия багажника функция ARM HOLD работает так же, при условии, что функция "Охранная сигнализация с ключом" должна быть включенным. если это отключено, УДЕРЖАНИЕ РУКИ на основе ключа отключено и используется ключ открытие багажника определяется как угон и выдается сигнал тревоги.

Б/А государство Описание
RE ARM
(режим ARM снова включен)

  1. Если дверь, капот и багажник все закрыты после прекращения режима ТРЕВОГА, это означает, что режим ОХРАНА снова включен.

  2. В это время состояние привода (дверь запирается/отпирается) игнорируется. и режим ARM сохраняется до тех пор, пока не будет получен сигнал дистанционного управления (нормальный режим ARM).

  3. В этом режиме индикатор безопасности продолжает мигать.
ПЕРЕЗАГРУЗИТЬ

  1. Когда батарея извлечена в режиме ТРЕВОГА или ПОВТОРНАЯ ОХРАНА, режим СБРОСА включен.

  2. Когда батарея установлена ​​после СБРОСА, работа сигнализации о краже возобновляется.(вместо оставшегося выхода, цикл 27 секунд ON/10 секунд OFF повторяется три раза)

Б/А государство Описание
KEY ON 30-секундная деактивация
(вариант без смарт-ключа)

  1. Для автомобиля без опции смарт-ключа, если он ждет 30 секунд при включенном зажигании в режиме ALARM автомобиль переходит в состояние DISARM режим.

  2. Даже до того, как пройдет 30 секунд, если двигатель запустится (генератор Напряжение на клемме «L» высокое: отправляется из модуля кластера в CAN. данные), сигнализация о краже мгновенно деактивируется. (Без блокировки зажигания: Система иммобилайзера применяется в качестве основной функции, поэтому зажигание система обычно управляется зарегистрированным ключом иммобилайзера во время тревожно)

    ※ Для автомобиля с электронным ключом сигнализация отключается мгновенно. после аутентификации смарт-ключа.
При включенном режиме ОХРАНА ОТКРЫТИЕ багажника и центральное отпирание дверей не разрешены.

  1. С момента, когда транспортное средство переходит в режим ОЖИДАНИЯ НА ОХРАНУ путем активации запирание всех дверей с помощью пульта дистанционного управления или смарт-ключа, центральный выключатель отпирания двери внутреннего выключателя отпирания багажника или DDM и ADM (переключатель стеклоподъемников сиденья водителя и пассажира) отключен. (предотвращение краж)

    ※ Функция в равной степени применяется к ARM WAIT/ARM/ALARM/RE ARM. режимы.

Процедуры ремонта

осмотр

Модуль замка передней двери

  1. Снимите обивку передней двери.

    (См. Кузов — «Облицовка передней двери»)

  2. Снимите модуль передней двери.

    (См. Кузов — «Модуль передней двери»)

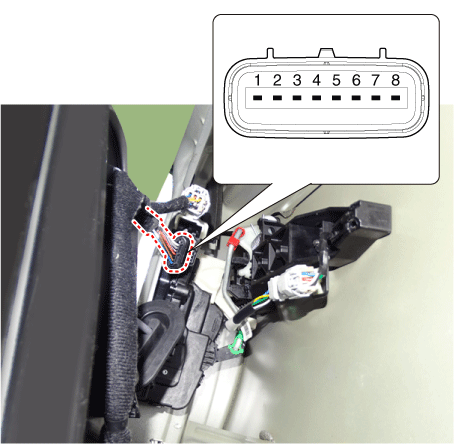

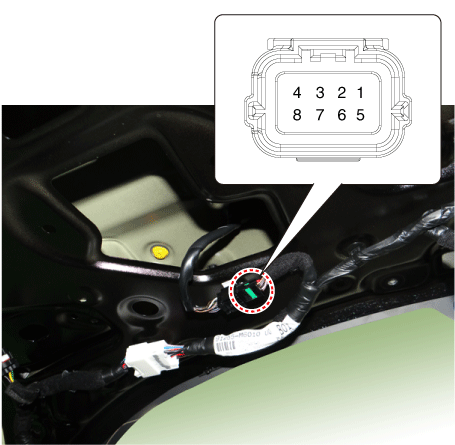

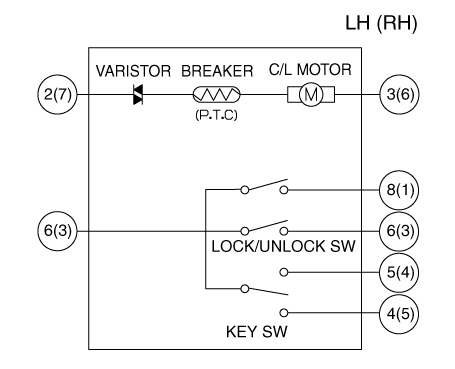

  3. Отсоедините разъем от привода замка двери.

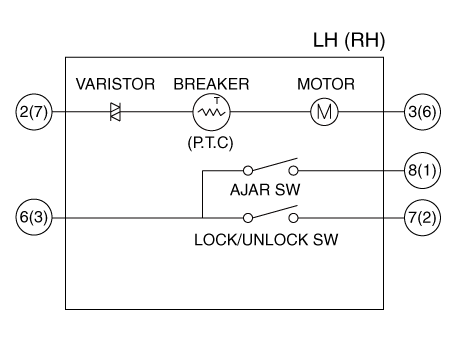

    Нет. Описание
    Левый Верно
    1 - Приоткрытый переключатель
    2 Двигатель COM Переключатель блокировки/разблокировки
    3 Мотор www.switch.com
    4 Переключатель блокировки с ключом Переключатель разблокировки с ключом
    5 Переключатель разблокировки с ключом Переключатель блокировки с ключом
    6 www.switch.com Мотор
    7 Переключатель блокировки/разблокировки Двигатель COM
    8 Приоткрытый переключатель -

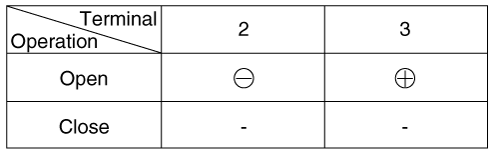

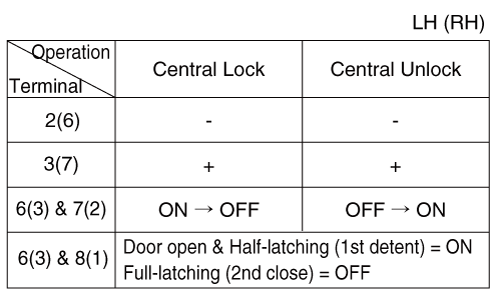

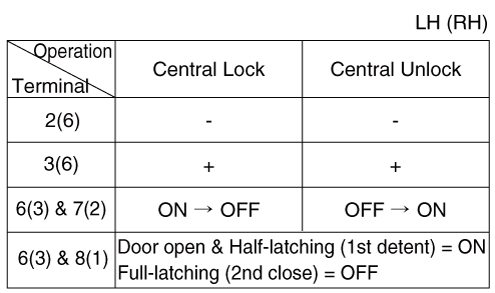

  4. Проверьте работу привода, подключив питание и массу, как показано ниже. Во избежание повреждения привода подавайте напряжение батареи только на мгновение.

Модуль замка задней двери

  1. Снимите обивку задней двери.

    (См. Кузов — «Облицовка задней двери»)

  2. Снимите модуль задней двери.

    (См. Кузов — «Модуль задней двери»)

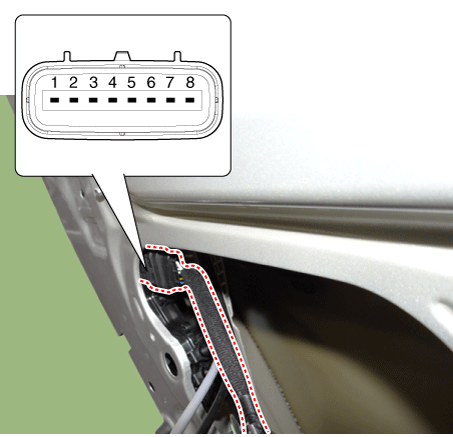

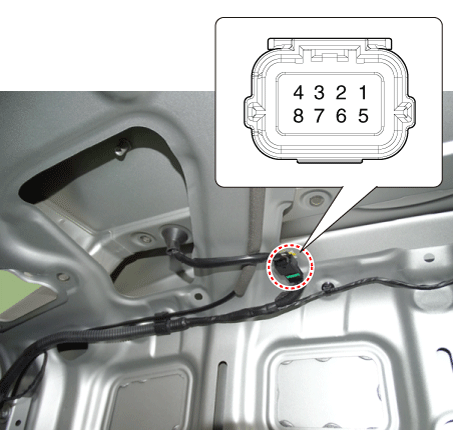

  3. Отсоединяем разъем от привода замка двери

    Нет. Описание
    Левый Верно
    1 - Приоткрытый переключатель
    2 Двигатель COM Переключатель блокировки/разблокировки
    3 Мотор www.switch.com
    4 - -
    5 - -
    6 www.switch.com Мотор
    7 Переключатель блокировки/разблокировки Двигатель COM
    8 Приоткрытый переключатель -

  4. Проверьте работу привода, подключив питание и массу, как показано ниже. Во избежание повреждения привода подавайте напряжение батареи только на мгновение.

Модуль замка багажника [4DR]

  1. Снимите обивку крышки багажника.

    (См. Кузов — «Отделка крышки багажника»)

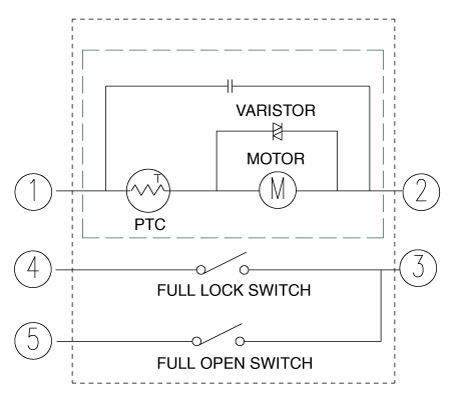

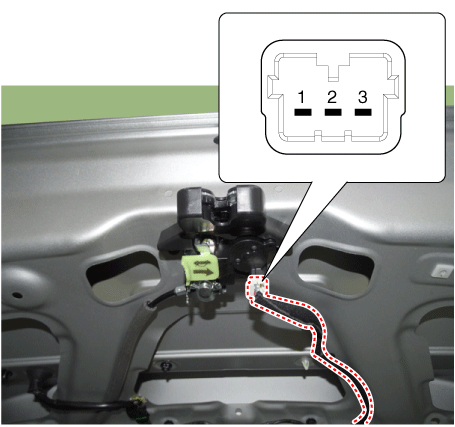

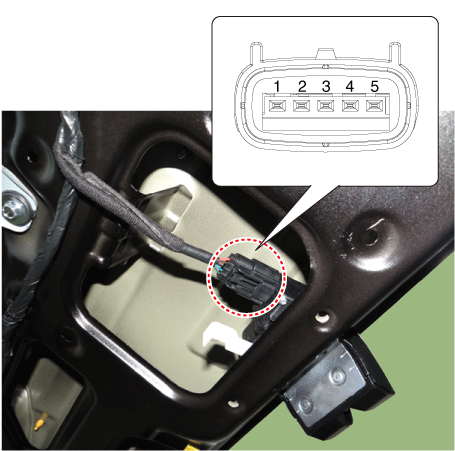

  2. Отсоедините разъем от замка крышки багажника.

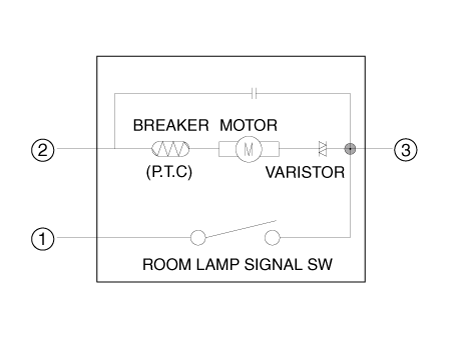

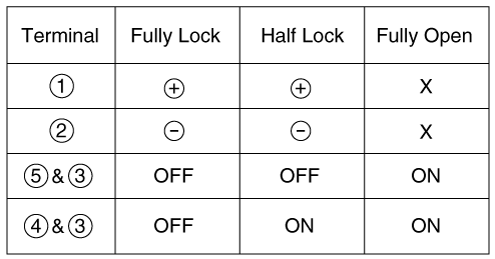

  3. Проверьте работу привода, подключив питание и массу, как показано ниже. Во избежание повреждения привода подавайте напряжение батареи только на мгновение.

Модуль замка задней двери [5DR]

  1. Снимите обшивку крышки багажника.

    (См. Задняя дверь — «Отделка задней двери»)

  2. Отсоедините разъем от замка крышки багажника.

  3. Проверьте работу привода, подключив питание и массу, как показано ниже. Во избежание повреждения привода подавайте напряжение батареи только на мгновение.

Ручка крышки багажника [4DR]

  1. Проверьте целостность цепи между клеммами.

Ручка крышки багажника [5DR]

  1. Снимите обшивку крышки багажника.

    (См. Задняя дверь — «Отделка задней двери»)

  2. Проверьте целостность цепи между клеммами.

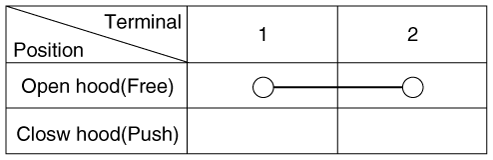

Выключатель капота

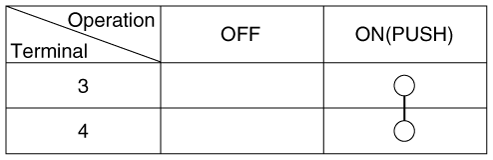

  1. Проверьте целостность цепи между клеммами.

Грабительский рог

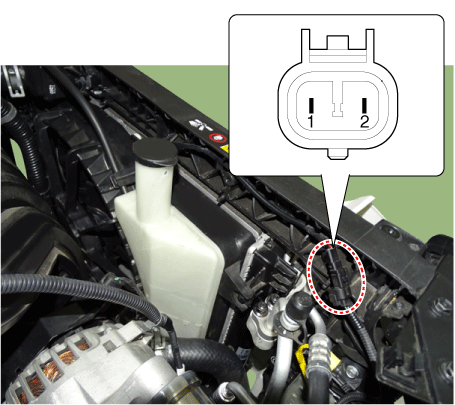

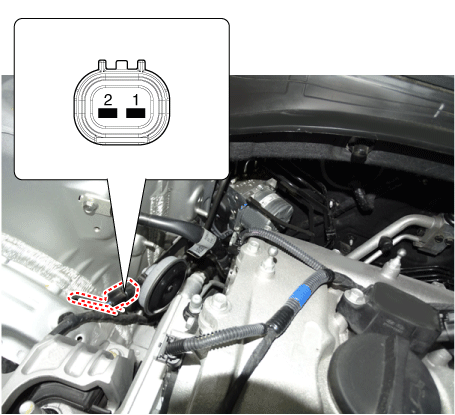

  1. Проверьте сирену, подключив питание аккумулятора к клемме 2 и заземлите клемму 1.

Удаление

Модуль замка передней двери

  1. Снимите защелку передней двери.

    (См. Кузов — «Защелка передней двери»)

Модуль замка задней двери

  1. Снимите защелку задней двери.

    (См. Кузов — «Защелка задней двери»)

Модуль замка багажника [4DR]

  1. Снимите замок крышки багажника.

    (См. Кузов — «Защелка крышки багажника»)

Модуль замка задней двери [5DR]

  1. Снимите защелку крышки багажника.

    (См. Кузов — «Защелка задней двери»)

Ручка крышки багажника [4DR]

  1. Отсоедините отрицательную (-) клемму аккумуляторной батареи.

  2. Снимите обивку крышки багажника.

    (См. Кузов — «Отделка крышки багажника»)

  3. Снимите внутренний задний комбинированный фонарь.

    (См. Система освещения — «Задний комбинированный фонарь»)

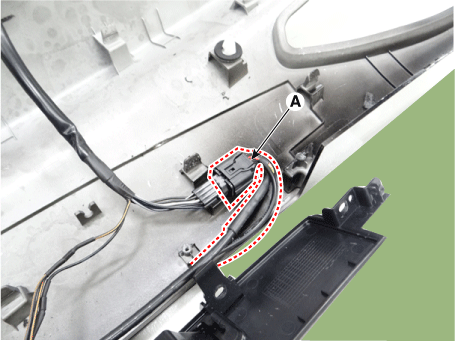

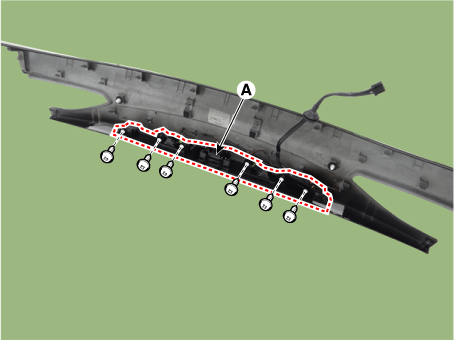

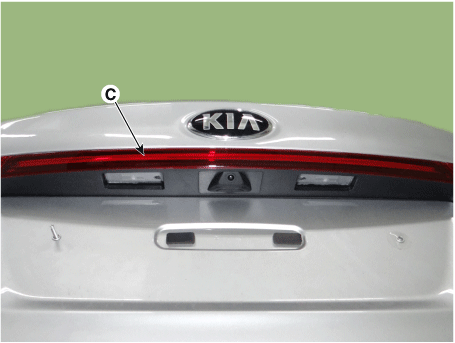

  4. Отсоедините разъем (А) и снимите заднюю панель крышки багажника. (C), ослабив гайки (B).

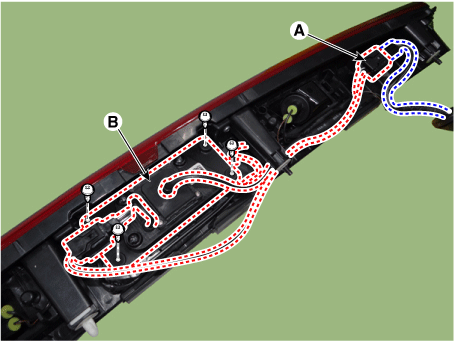

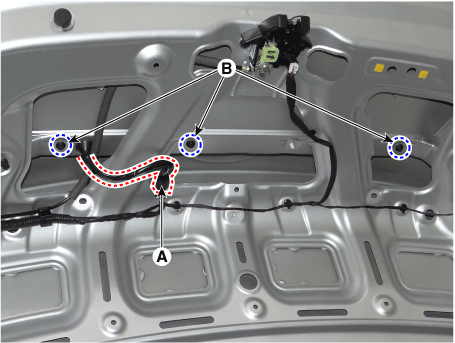

  5. Отсоедините разъем (А), затем снимите камеру заднего вида и багажник. узел ручки крышки (B) после ослабления винтов.

  6. Снимите камеру заднего вида (А), отвернув винт крепления багажника. ручку крышки (В).

Ручка крышки багажника [5DR]

  1. Отсоедините отрицательную клемму аккумулятора.

  2. Снимите заднюю панель задней двери

    (См. Кузов — «Задняя панель задней двери»)

  3. Ослабьте винты крепления декоративного кронштейна задней двери.

  4. Снимите декоративную скобу задней двери (B), нажав на фиксирующие крючки. (А) в направлении стрелки.

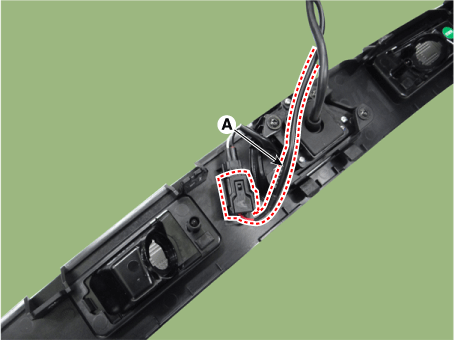

  5. Отсоедините разъем камеры заднего вида (А).

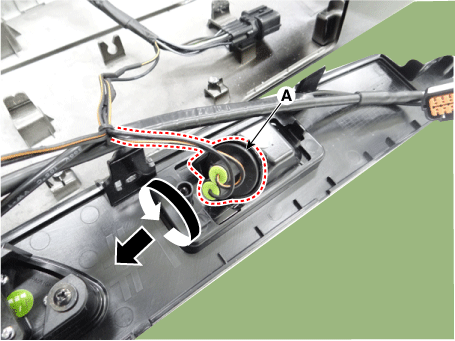

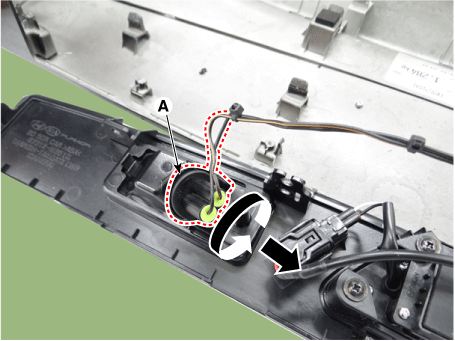

  6. Снимите патрон лампы номерного знака (А), повернув его против часовой стрелки.

    [левый]

    [Правый]

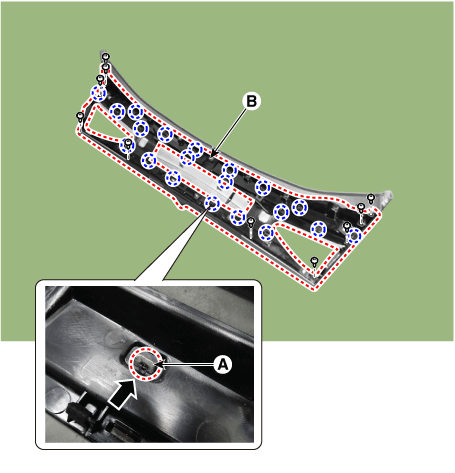

  7. Снимите заднюю декоративную панель двери багажного отделения (А), предварительно ослабив крепления. винты.

  8. Отсоедините разъем ручки крышки багажника (А).

  9. Снимите камеру заднего вида и ручку крышки багажника в сборе (A) после ослабление крепежных винтов.

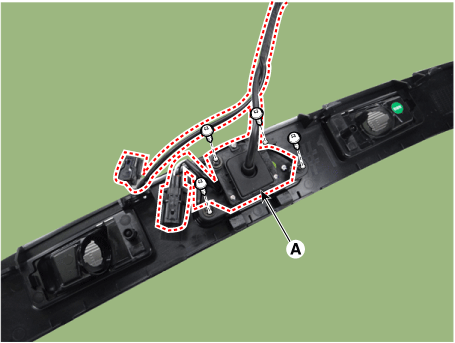

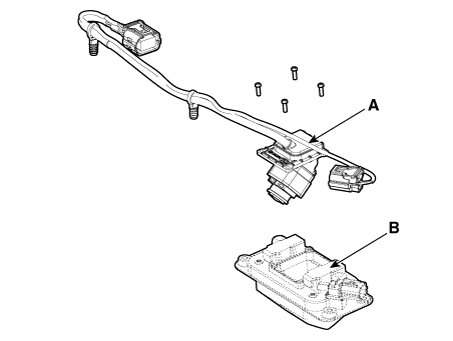

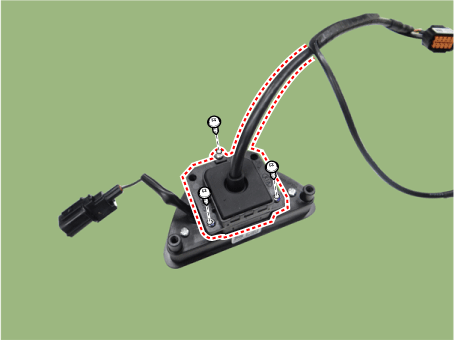

  10. Ослабьте винты крепления камеры заднего вида (А).

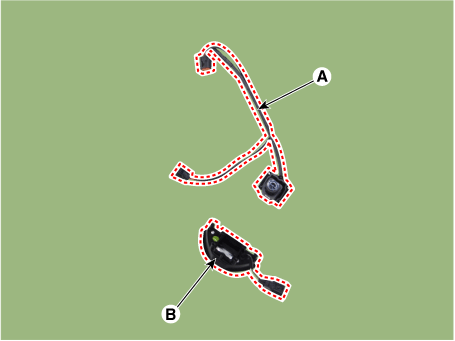

  11. Снимите камеру заднего вида (А) с ручки крышки багажника (В).

Выключатель капота

  1. Снимите замок капота.

    (См. Кузов — «Защелка капота»)

Грабительский рог

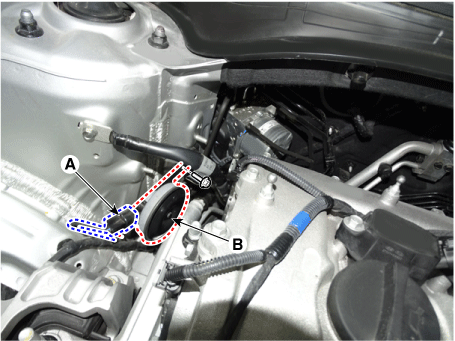

  1. Отсоедините разъем (А) и снимите сирену (В), ослабив болт.

  2. Установите в порядке, обратном снятию.

Монтаж

  1. Установите в порядке, обратном снятию.
