Kia Forte: Электросистема кузова / Система управления автоматическим освещением
Технические характеристики
| Технические характеристики |
|
Предметы
|
Технические характеристики
|
|
|
Номинальное напряжение
|
+5 В постоянного тока
|
|
|
Нагрузка
|
Макс. 1 мА (релейная нагрузка)
|
|
|
Освещение (люкс)
|
100
|
1,08 ± 0,24 В
|
|
200
|
1,94 ± 0,43 В
|
|

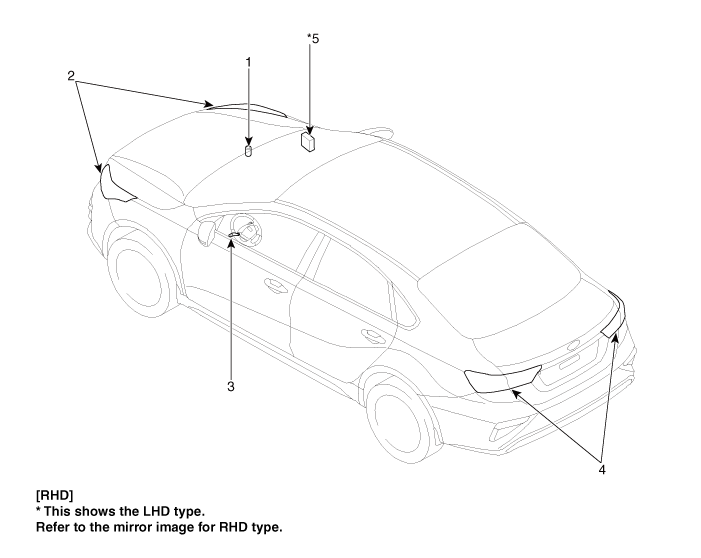

Компоненты и расположение компонентов
| Компоненты |
|
1. Датчик автоматического освещения
2. Фары головного света 3. Переключатель освещения (Авто) |
4. Задний комбинированный фонарь
5. Встроенный блок управления кузовом (IBU) |

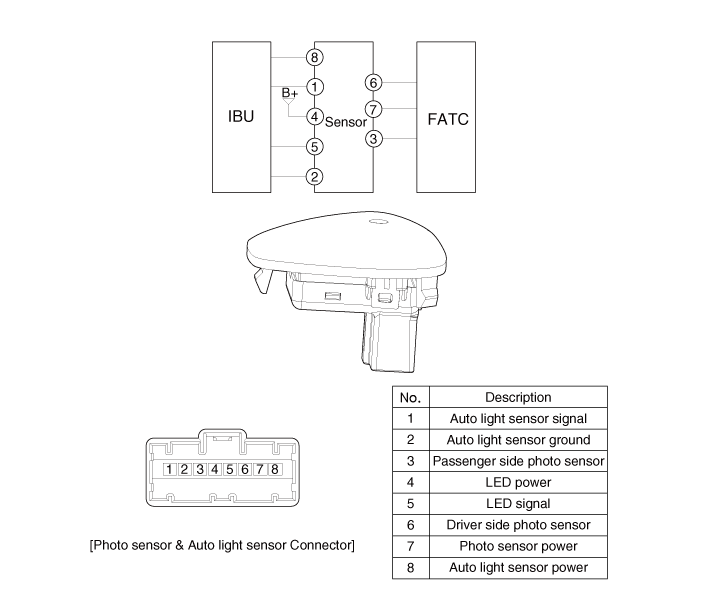

Принципиальные диаграммы
| Принципиальная электрическая схема |
Описание и работа
| Описание |
Это система, которая использует датчик освещенности для автоматического включения хвоста. лампа и налобный фонарь на основе изменения освещенности окружающей среды состояние.
Активируется при въезде/выезде автомобиля из туннеля или при нарушении условий освещения. изменения окружающей среды из-за дождя, снега или тумана. Меры предосторожности соответствующие использования этой системы заключаются в следующем.
| 1. |
Не добавляйте другое устройство поверх этого устройства. |
| 2. |
Обязательно переключайтесь на ручной режим в условиях плохой видимости, таких как туман, сильный дождь или пасмурная погода. |
| 3. |
Интенсивность освещения в реальном транспортном средстве не всегда постоянна, и Время включения/выключения лампы может сильно зависеть от климата, времени года и окружающих условий. среда. |
| 4. |
Используйте эту систему только во время восхода и захода солнца и управляйте вручную. лампа ВКЛ/ВЫКЛ для общих условий. |
| 5. |
Ошибка может возникнуть, если световое покрытие блокирует свет, что может изменить внутреннее освещение. применены. |
