Kia Forte: электрическая система кузова/система экстренного вызова

Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Электрическая система кузова / Система экстренного вызова

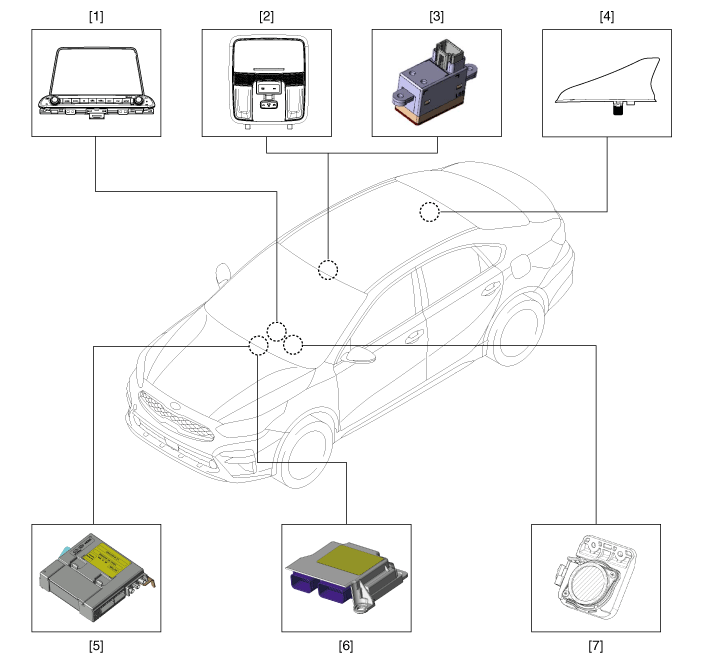

Компоненты и расположение компонентов

Компоненты

1. Головное устройство (АВН, Аудио)
2. Переключатель экстренного вызова
3. Микрофон экстренного вызова
4. Антенна на крыше

5. Блок экстренного вызова
6. Модуль управления дополнительной удерживающей системой (SRSCM)
7. Динамик экстренного вызова

Описание и работа

Описание

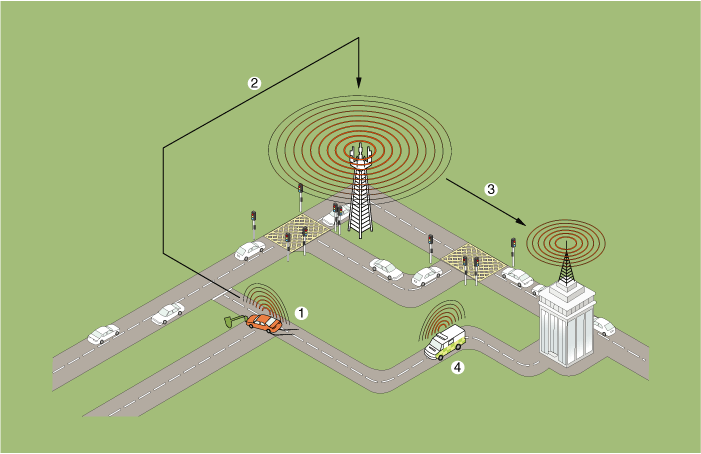

Экстренный вызов (Электронный вызов)

Когда происходит авария или обнаруживается запрос пользователя, он уведомляет о вызове центр состояния автомобиля с помощью беспроводной сети, чтобы центр мог предоставить необходимая аварийная служба.

1. Экстренный вызов
2. Сеть радиосвязи

3. Ответственный за общественную безопасность (ПСАП)
4. Аварийно-спасательная служба

Функция электронного звонка

Автоматическое уведомление: обнаружен сигнал подушки безопасности, вызванный аварией и колл-центр автоматически уведомляется об аварии.

(1)	Происходит авария (Условие: зажигание "ON").

(2)	Сигнал столкновения: посылается блоком управления подушками безопасности (ACU) на устройство eCall

(3)	Выполнение вызова: экстренный вызов осуществляется по наиболее подходящему пункт общественной безопасности (PSAP).

(4)	Передача MSD: при подключении минимальный набор данных (MSD) передается по внутриполосной связи (технология, которая передает данные по телефонному голосовому каналу).

(5)

Подключитесь к агенту колл-центра, который, в свою очередь, предоставит экстренную помощь. услуга.

Функция E-Call может работать неправильно, если автомобиль повреждение серьезное или подушка безопасности не сработала в незначительном несчастный случай.

Уведомление вручную: водитель может использовать кнопку SOS, чтобы уведомить в колл-центр ДТП вручную.

(1)	Водитель решает нажать кнопку SOS.

(2)	Позвонить : Экстренный вызов делается в наиболее подходящем PSAP.

(3)	Передача MSD: при подключении минимальный набор данных (MSD) передается через внутриполосную связь (технология, которая передает данные по телефонному голосовому каналу).

(4)

Подключитесь к агенту колл-центра, который, в свою очередь, предоставит экстренную помощь. услуга.

Чтобы отменить попытку соединения во время вызова, нажав кнопку SOS, нажмите кнопку еще раз.

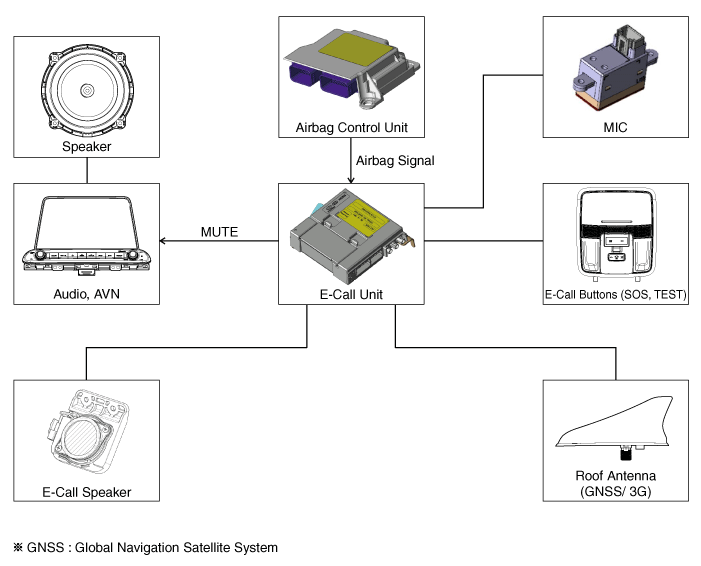

Конфигурация контроллера eCall

Кнопки ввода и индикаторы

•	Кнопка SOS: нажмите эту кнопку, чтобы позвонить в колл-центр.

•	Кнопка SOS TEST: нажмите эту кнопку и удерживайте ее в течение 10 секунд или более, чтобы войти в тестовый режим и сброс системы eCall.

•	Светодиодная индикаторная лампа: красный и зеленый светодиоды загораются на 3 секунды после ACC включен и остается выключенным в режиме ожидания, пока ключ не будет выключен.

–	Красный светодиод загорается, когда возникает проблема с системой E-Call.

–	Зеленый светодиод загорается, когда система E-Call работает нормально.
