USB-зарядное устройство

Технические характеристики

Технические характеристики

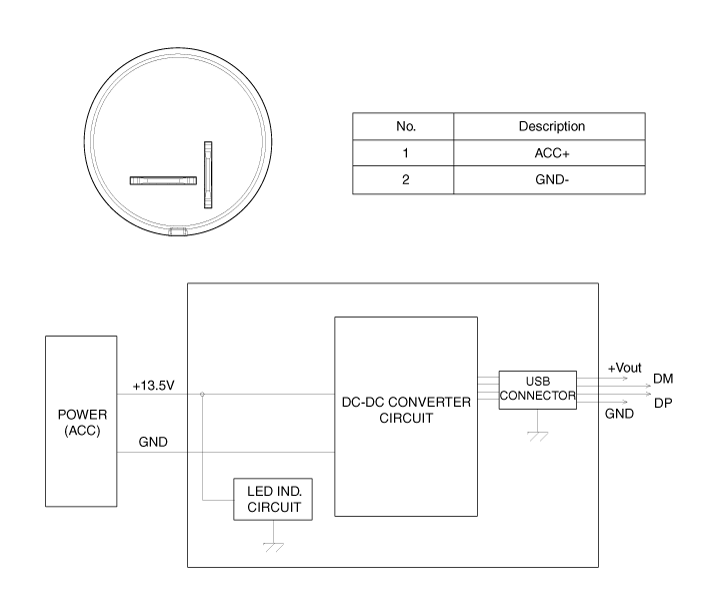

Принципиальные диаграммы

Функция разъема и терминала

Процедуры ремонта

Удаление

Переднее USB-зарядное устройство

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

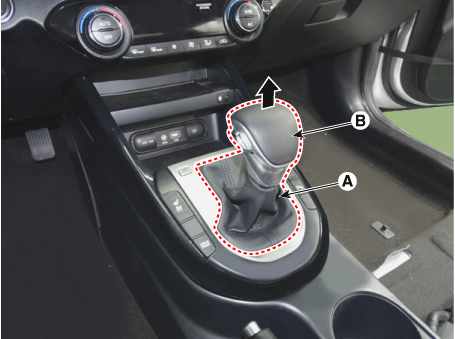

   Снимите ручку (B), потянув ее в направлении стрелки после отделив пыльники (A) от верхней крышки консоли.



3. 3

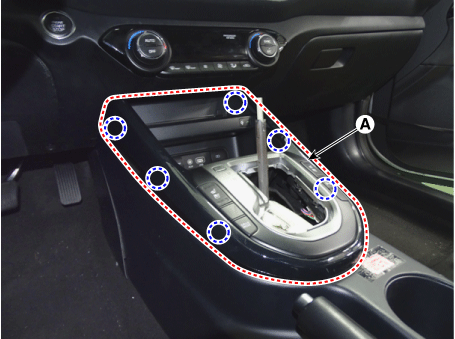

   Снимите верхнюю крышку консоли (А).



4. 4

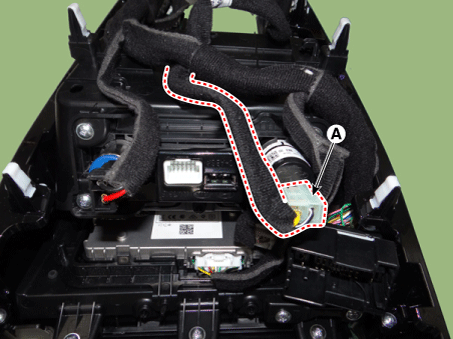

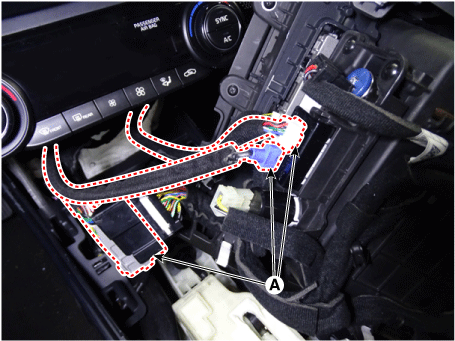

   Отсоедините разъем (А) от верхней крышки консоли.



5. 5

   Отсоедините разъем (А) от зарядного устройства USB.



6. 6

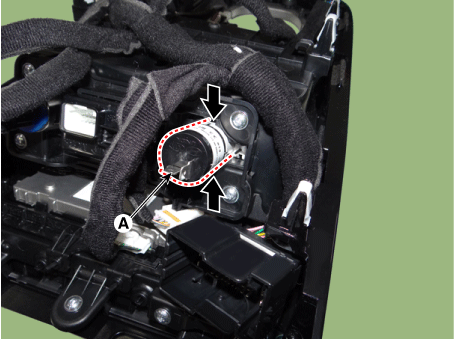

   Снимите зарядное устройство USB (A), нажав на фиксирующие крючки.



USB-зарядное устройство на задней панели

1. 1

   Снимите напольную консоль в сборе.

   (См. Кузов — «Узел напольной консоли»)

2. 2

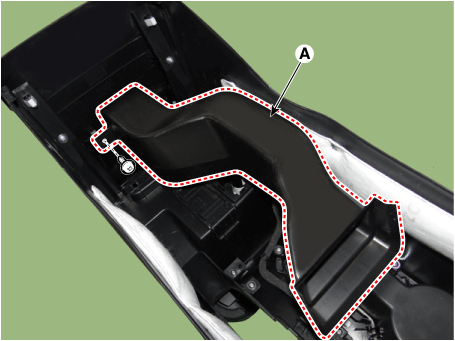

   Снимите воздуховод (А).



3. 3

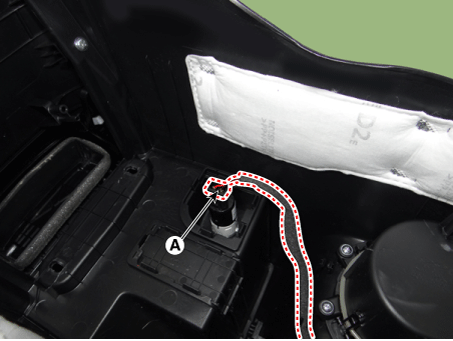

   Отсоедините разъем (А) от зарядного устройства USB.



4. 4

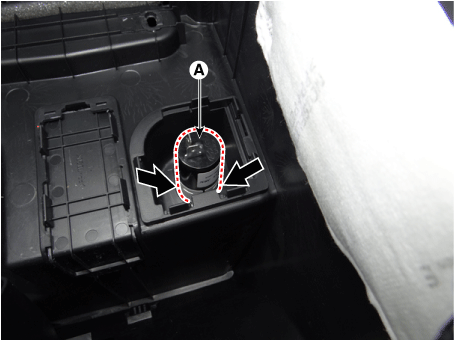

   Снимите зарядное устройство USB (A), нажав на фиксирующие крючки.



Монтаж

1. Установите в порядке, обратном снятию.
