Kia Forte: Система экстренного вызова / Блок экстренного вызова (E-Call)
Принципиальные диаграммы
|

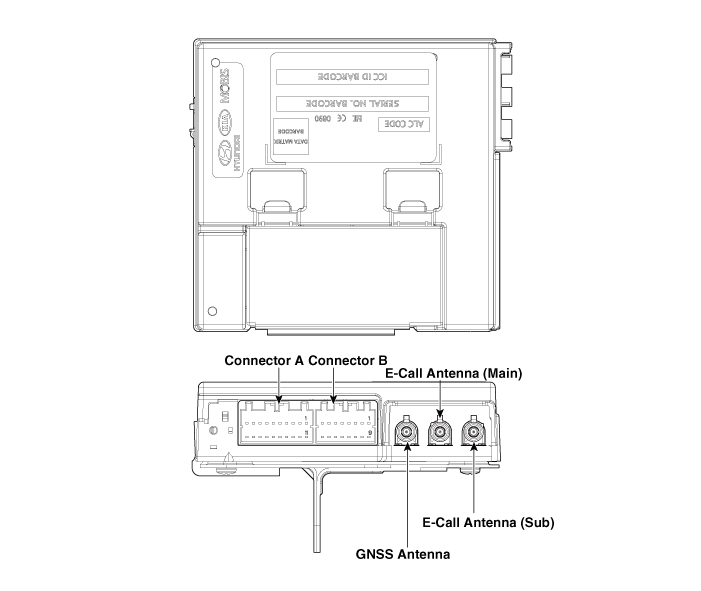

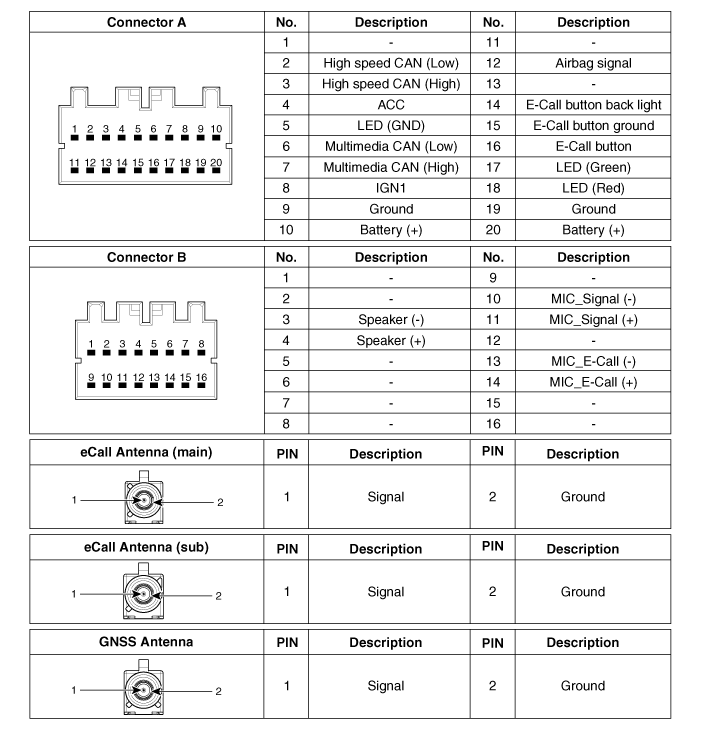

Разъем и функция терминала
|
Процедуры ремонта
Блок электронного вызова
|
1.
|
Снимите основную подушку безопасности в сборе.
(См. раздел «Кузов» — «Главная аварийная подушка в сборе»)
|
|
2.
|

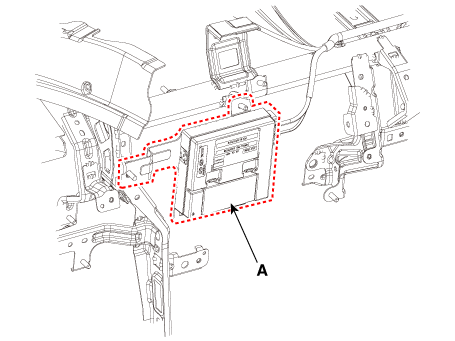

Снимите блок E-Call (A), ослабив гайки после отсоединения.
разъемы.
|
Антенна электронного вызова
|
1.
|
Снимите комбинацию приборов.
(См. Индикаторы и датчики - «Комбинация приборов»)
|
|
2.
|

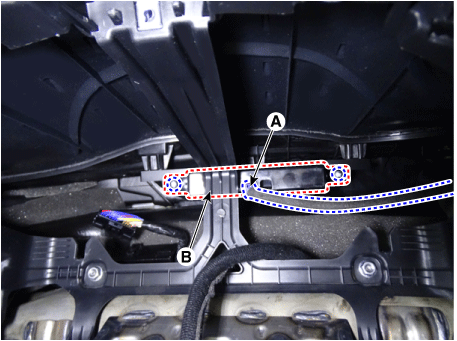

Снимите беспроводную антенну (B), ослабив винт после отсоединения
разъем (А).
|
Динамик электронного вызова
|
1.
|
Снимите основную подушку безопасности в сборе.
(См. раздел «Кузов» — «Главная аварийная подушка в сборе»)
|
|
2.
|

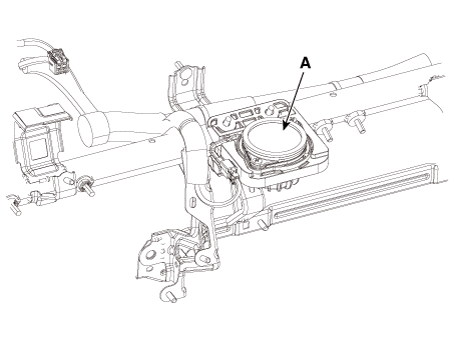

Снимите динамик E-Call (A), ослабив гайки после отсоединения.
разъемы.
|
|
1.
|
Установите в порядке, обратном снятию.
|
Выполняйте тестовый режим в следующих случаях.
|
–
|
Замена резервной батареи
|
|
–
|
Замена динамика E-Call и микрофона
|
|
–
|
Замена антенны E-Call и антенны на крыше
|
|
|
|
•
|
Резервная батарея (BUB), встроенная в систему E-Call, имеет ограниченный ресурс.
срок службы и производительность зарядки/разрядки могут быть уменьшены
после продолжительного использования.
|
|
•
|
Резервная батарея гарантирует работу системы E-Call.
когда аккумулятор автомобиля нельзя использовать из-за аварии. Быть уверенным
проверить резервную батарею, если горит красный светодиод, и заменить
это при необходимости.
|
|
•
|
Гарантия на резервную батарею 3 года.
|
|
•
|
Проверяйте резервную батарею каждые три года и заменяйте ее.
если необходимо.
|
|
|
2.
|

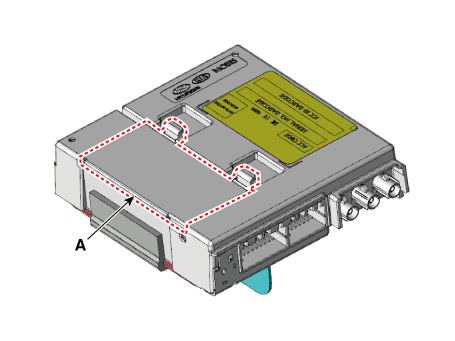

Замените резервную батарею, сняв крышку (A).
|
Диагностика с помощью КДС
|
1.
|
В электрической системе тела неисправность можно быстро диагностировать с помощью
система диагностики автомобиля (КДС).
Диагностическая система (KDS) предоставляет следующую информацию.
|
(1)
|
Самодиагностика: проверяет неисправность и кодовый номер (DTC)
|
|
(2)
|
Текущие данные: проверяет состояние входных/выходных данных системы.
|
|
(3)
|
Проверка срабатывания: проверяет рабочее состояние системы.
|
|
(4)
|
Дополнительная функция: управление другими функциями, включая систему.
настройка параметров и регулировка нулевой точки
|
|
|
2.
|
Выберите «Модель автомобиля» и «Телематическую систему» для проверки по порядку.
проверить автомобиль тестером.
|
|
3.
|
Выберите меню «Текущие данные», чтобы проверить текущее состояние ввода/вывода.
данные.
|
Тестовый режим электронного звонка
Нажмите кнопку SOS TEST, чтобы активировать звуковое сопровождение и протестировать E-Call.
система по инструкции.
На этапе Test Call, который является последним этапом тестового режима, нажмите кнопку SOS
кнопку по звуковому сопровождению для отправки данных о неисправных компонентах в
колл-центр.
Чтобы выйти из тестового режима, снова нажмите кнопку SOS TEST во время звукового сопровождения.
|
1.
|
Условия работы тестового режима:
|
(1)
|
Аккумулятор автомобиля подключен правильно.
|
|
(2)
|
Прошла одна минута после зажигания.
|
|
(3)
|
Автомобиль остается неподвижным в течение 1 минуты или более.
|
|
|
2.
|
Условия, препятствующие работе тестового режима:
|
(1)
|
Выполняется вызов PSAP.
|
|
(2)
|
Режим обратного звонка: система E-Call переходит в режим обратного звонка.
после успешного звонка и находится в режиме ожидания в течение 120 минут для приема
звонки из колл-центра.
|
|
(3)
|
Тестовый режим автоматически завершается, когда скорость автомобиля достигает 1
км/ч или более или проехал 300 м или более.
|
|
(4)
|
Не прошло и двух минут после завершения предыдущего тестового звонка.
|
|
|
3.
|
Последовательность работы тестового режима (аудио сопровождение):
|
(4)
|
Тест BUB (резервная батарея, встроенная в устройство eCall) (без отдельного
уведомление предоставляется, если BUB находится в нормальном состоянии.)
|
•
|
Аудиоподсказка резервного аккумулятора
|
|
•
|
Если звуковое сопровождение сообщает, что «Напряжение
"Резервная батарея разряжена, чтобы сделать экстренный вызов",
повторите тестовый режим после достаточной зарядки
батарея за рулем.
|
|
|
|
(5)
|
Тестовый звонок (Нажатие кнопки SOS отправляет результат теста на
PSAP.)
|
|
|
Красный светодиод остается включенным, если один или несколько кодов DTC для системы E-Call
выпускаются.
Если горит красный светодиод, обязательно используйте диагностический прибор (KDS) для проверки
за любую неудачу.
|
