Kia Forte: Система запуска двигателя с кнопки / ESCL (электронная блокировка рулевой колонки)
Принципиальные диаграммы

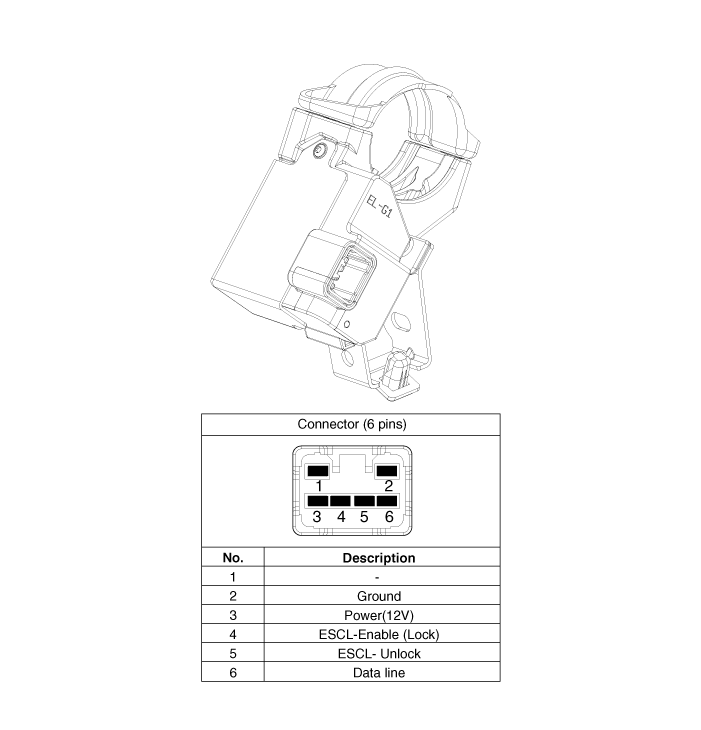

| Функция разъема и терминала |
Процедуры ремонта
| Удаление |
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи. |
| 2. |
Снимите нижнюю панель аварийной подушки. (См. Кузов — «Нижняя панель аварийной площадки») |
| 3. |
Снимите верхний и нижний кожухи рулевой колонки. (См. Кузов — «Панель кожуха рулевой колонки») |
| 4. |

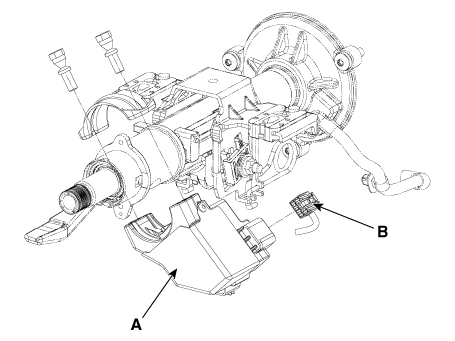

Снимите электронный замок рулевой колонки (А), ослабив крепления болты после отсоединения разъема (B).
|
| Монтаж |
| 1. |
Установите в порядке, обратном снятию.
|
