Реостат

Принципиальные диаграммы

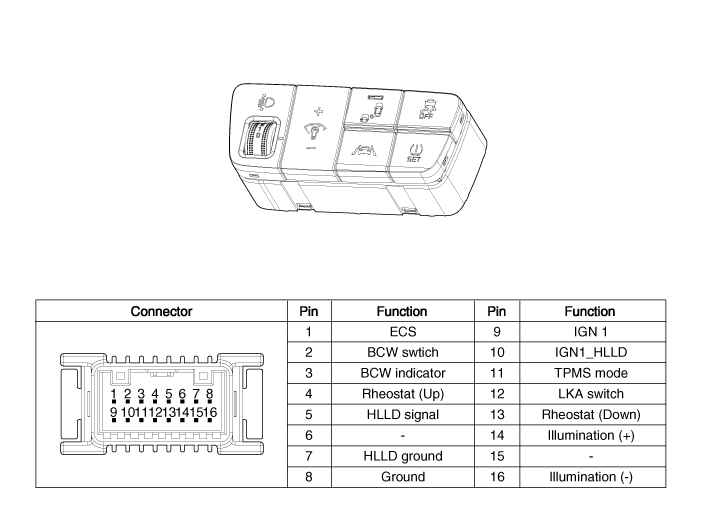

Разъем и функция терминала

Процедуры ремонта

Удаление

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите нижнюю панель аварийной подушки.

   (См. Кузов — «Нижняя панель аварийной площадки»)

3. 3

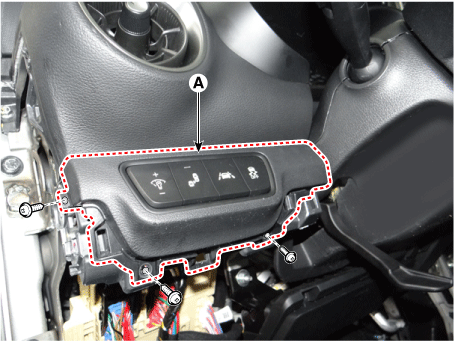

   Снимите панель переключателей боковой накладки (А) после ослабления винтов.



4. 4

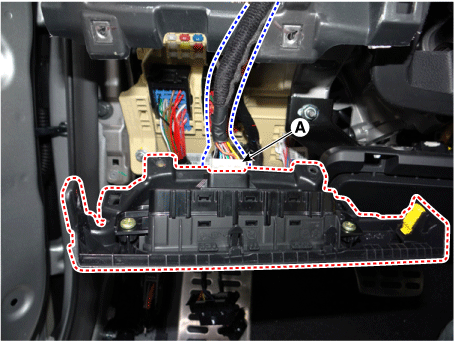

   Отсоедините разъем выключателя боковой панели (А).



5. 5

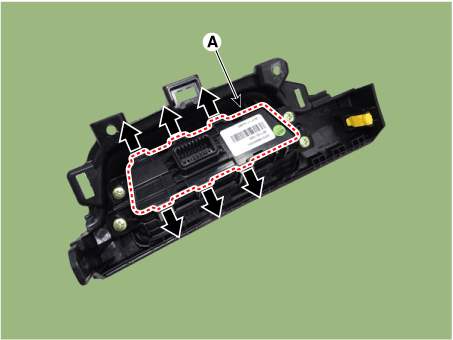

   Снимите выключатель боковой накладки (A), открыв держатель в багажнике. стрелка направления.



Монтаж

1. Установите в порядке, обратном снятию.

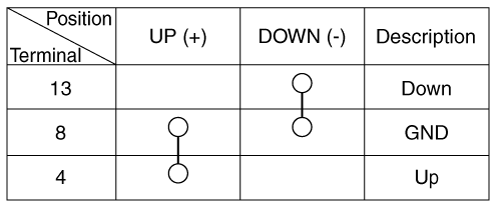

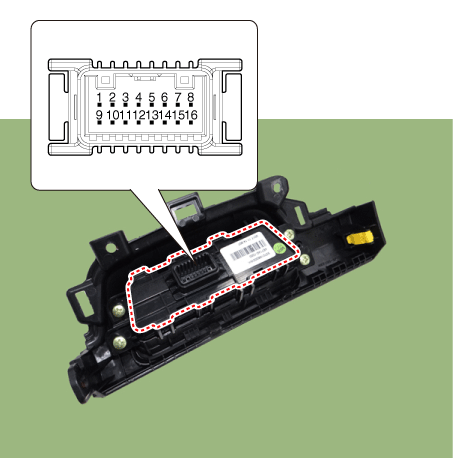

осмотр

1. Проверьте непрерывность нового выключателя реостата. Если интенсивность света от лампы меняются плавно без мерцания при вращении реостата, можно предположить, что реостат в норме.
