Модуль дверного замка с электроприводом

Процедуры ремонта

осмотр

Модуль замка передней двери

1. 1

   Снимите обивку передней двери.

   (См. Кузов — «Облицовка передней двери»)

2. 2

   Снимите модуль передней двери.

   (См. Кузов — «Модуль передней двери»)

3. 3

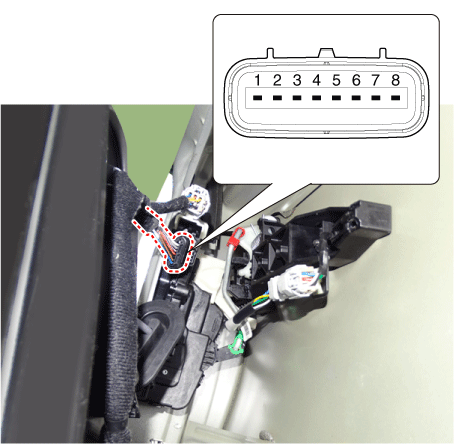

   Отсоедините разъем от привода замка двери.

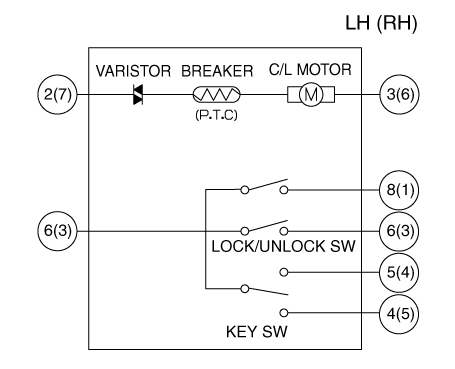

   Нет.	Описание
   	Левый	Верно
   1	-	Приоткрытый переключатель
   2	Двигатель COM	Переключатель блокировки/разблокировки
   3	Мотор	www.switch.com
   4	Переключатель блокировки с ключом	Переключатель разблокировки с ключом
   5	Переключатель разблокировки с ключом	Переключатель блокировки с ключом
   6	www.switch.com	Мотор
   7	Переключатель блокировки/разблокировки	Двигатель COM
   8	Приоткрытый переключатель	-

4. 4

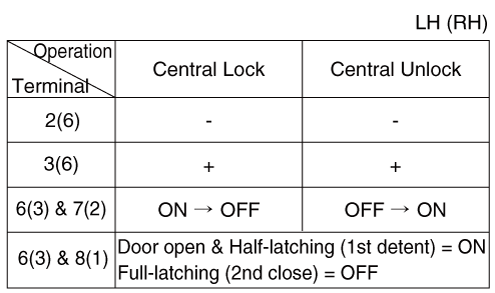

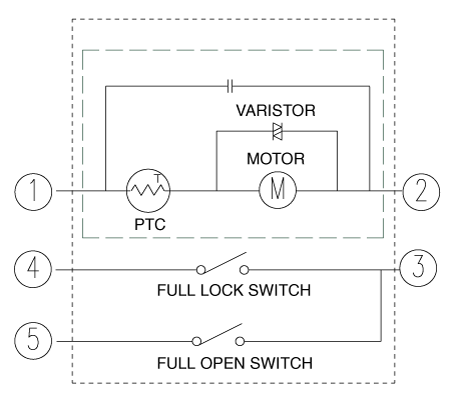

   Проверьте работу привода, подключив питание и массу, как показано ниже. Во избежание повреждения привода подавайте напряжение батареи только на мгновение.





Модуль замка задней двери

1. 1

   Снимите обивку задней двери.

   (См. Кузов — «Облицовка задней двери»)

2. 2

   Снимите модуль задней двери.

   (См. Кузов — «Модуль задней двери»)

3. 3

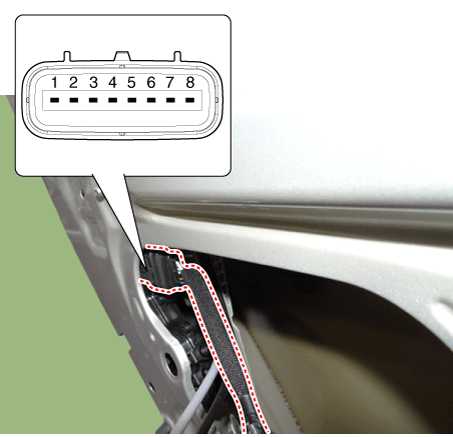

   Отсоединяем разъем от привода замка двери

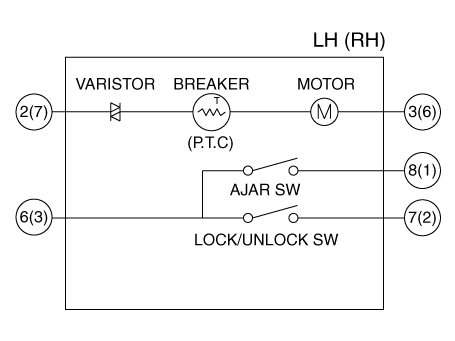

   Нет.	Описание
   	Левый	Верно
   1	-	Приоткрытый переключатель
   2	Двигатель COM	Переключатель блокировки/разблокировки
   3	Мотор	www.switch.com
   4	-	-
   5	-	-
   6	www.switch.com	Мотор
   7	Переключатель блокировки/разблокировки	Двигатель COM
   8	Приоткрытый переключатель	-

4. 4

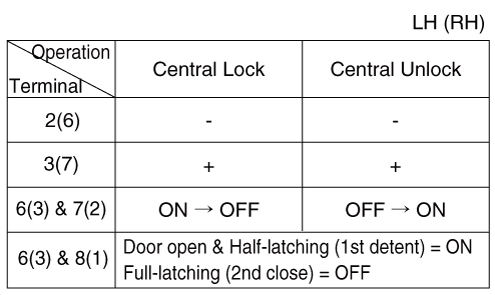

   Проверьте работу привода, подключив питание и массу, как показано ниже. Во избежание повреждения привода подавайте напряжение батареи только на мгновение.





Модуль замка багажника

1. 1

   Снимите обивку крышки багажника.

   (См. Кузов — «Отделка крышки багажника»)

2. 2

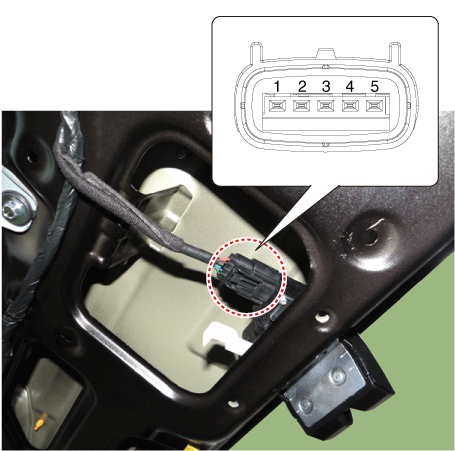

   Отсоедините разъем от замка крышки багажника.



3. 3

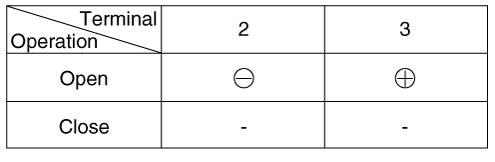

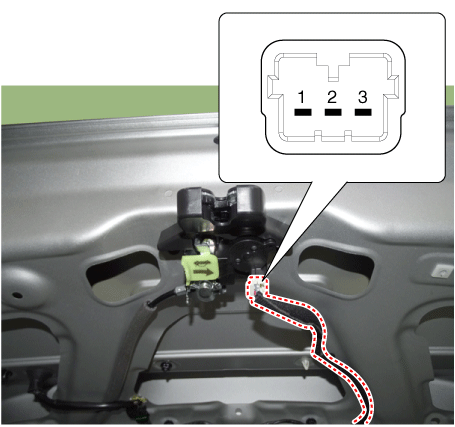

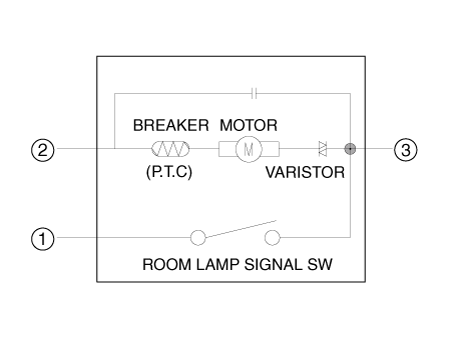

   Проверьте работу привода, подключив питание и массу, как показано ниже. Во избежание повреждения привода подавайте напряжение батареи только на мгновение.





Модуль замка задней двери

1. 1

   Снимите обшивку задней двери.

   (См. Кузов — «Отделка задней двери»)

2. 2

   Отсоедините разъем от замка крышки багажника.



3. 3

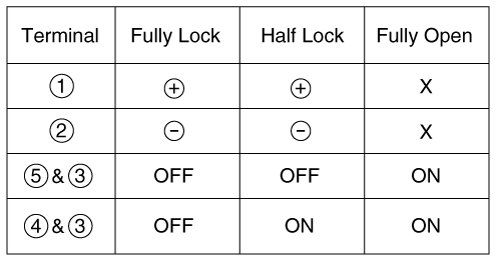

   Проверьте работу привода, подключив питание и массу, как показано ниже. Во избежание повреждения привода подавайте напряжение батареи только на мгновение.





Удаление

Модуль замка передней двери

1. Снимите защелку передней двери.

   (См. Кузов — «Защелка передней двери»)

Модуль замка задней двери

1. Снимите защелку задней двери.

   (См. Кузов — «Защелка задней двери»)

Модуль замка багажника

1. Снимите замок крышки багажника.

   (См. Кузов — «Защелка крышки багажника»)

Модуль замка задней двери

1. Снимите защелку крышки багажника.

   (См. Кузов — «Защелка задней двери»)

Монтаж

1. Установите в порядке, обратном снятию.
