Электродвигатель стеклоподъемника

Принципиальные диаграммы

Принципиальная электрическая схема

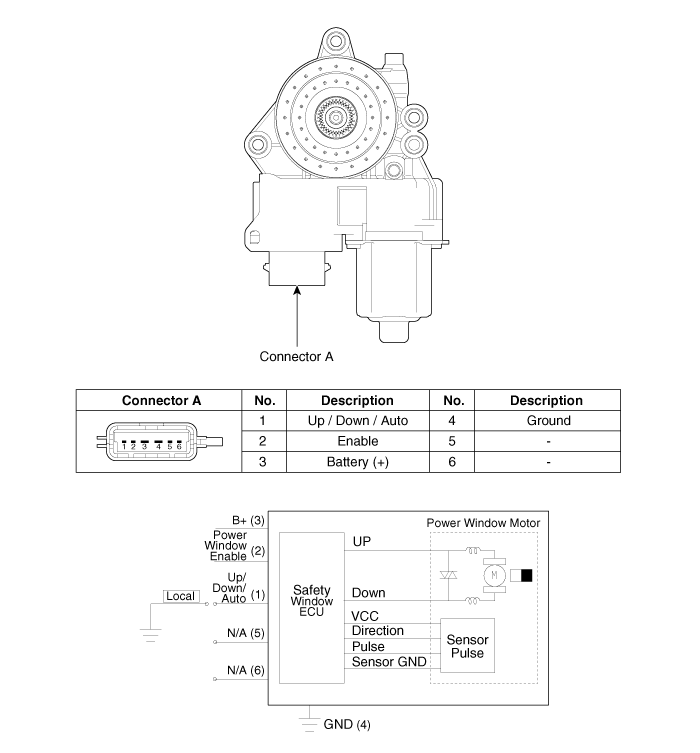

[Двигатель безопасного окна]

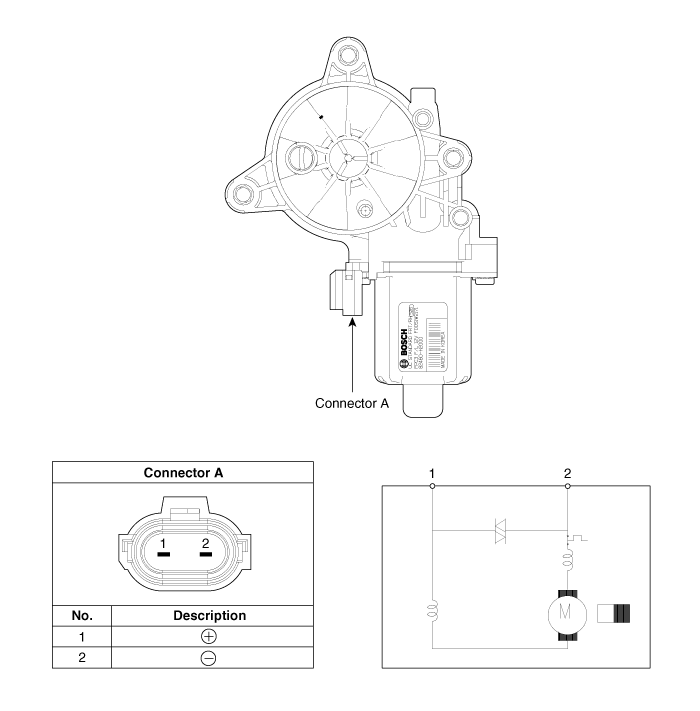

[Стандартный стеклоподъемник]

Процедуры ремонта

осмотр

Электродвигатель переднего стеклоподъемника

1. 1

   Снимите обивку передней двери.

   (См. Кузов — «Облицовка передней двери»)

2. 2

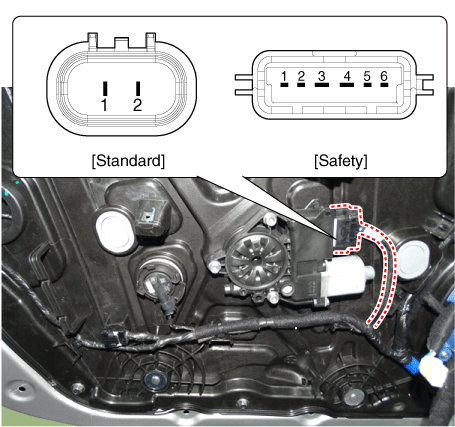

   Отсоедините разъем от двигателя.



3. 3

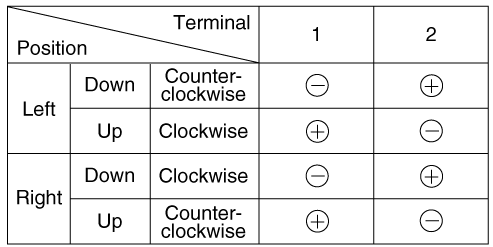

   Подключите клеммы двигателя напрямую к напряжению аккумулятора (12 В) и проверьте что мотор работает ровно. Затем поменяйте полярность и убедитесь, что двигатель плавно работает в обратном направлении. Если операция неисправность, замените двигатель.

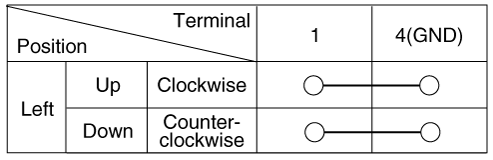

   [Мотор безопасного окна]



   [Стандартный стеклоподъемник]



Мотор заднего стеклоподъемника

1. 1

   Снимите обивку задней двери.

   (См. Кузов — «Облицовка задней двери»)

2. 2

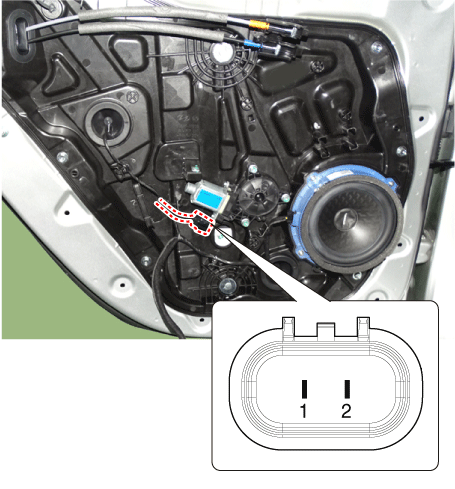

   Отсоедините разъем от двигателя.



3. 3

   Подключите клеммы двигателя напрямую к напряжению аккумулятора (12 В) и проверьте что мотор работает ровно. Затем поменяйте полярность и убедитесь, что двигатель плавно работает в обратном направлении. Если операция неисправность, замените двигатель.



Удаление

Электродвигатель переднего стеклоподъемника

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите обивку передней двери.

   (См. Кузов — «Облицовка передней двери»)

3. 3

   Снимите электродвигатель переднего стеклоподъемника (А), ослабив болты после отсоедините разъем (В).



Мотор заднего стеклоподъемника

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите обивку задней двери.

   (См. Кузов — «Облицовка задней двери»)

3. 3

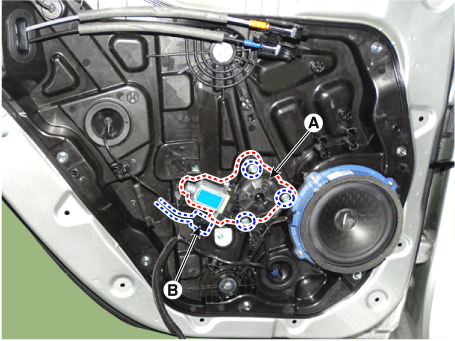

   Снимите электродвигатель заднего стеклоподъемника (А), ослабив болты после отсоединения. разъем (В).



Монтаж

1. Установите в порядке, обратном снятию.
