Мультимедийный разъем

Принципиальные диаграммы

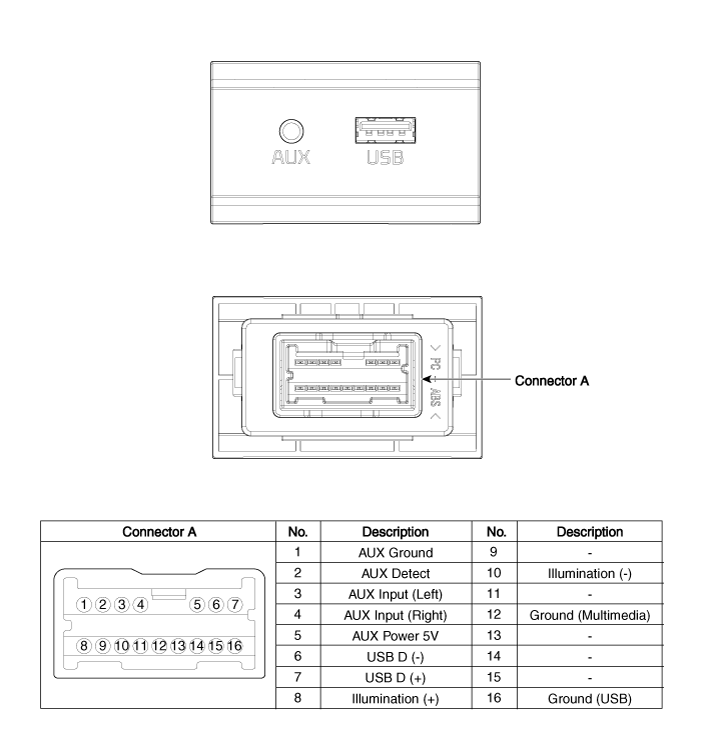

Принципиальная электрическая схема

Описание и работа

Описание

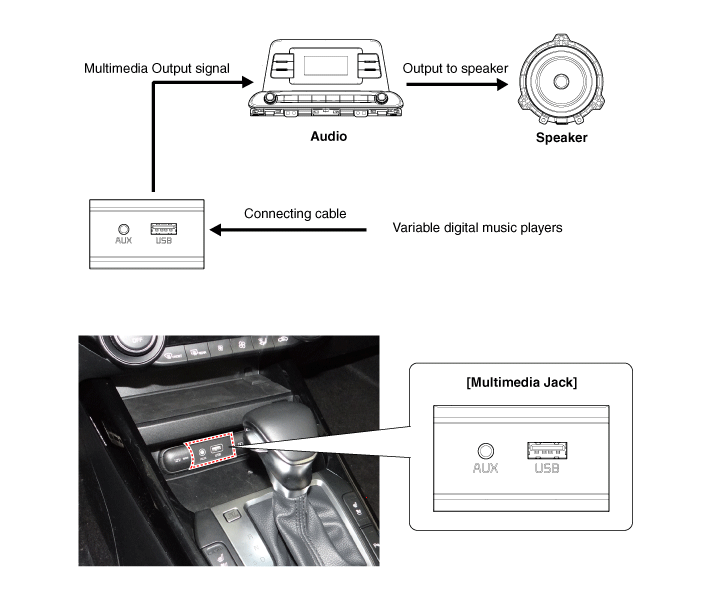

Мультимедийный разъем на верхней крышке консоли предназначен для клиентов, которые любят слушать к внешним портативным музыкальным проигрывателям, таким как MP 3 и т. д., через автомобильный звук системы, когда она подключена к этому разъему. Клиент имеет эту дополнительную опцию.

В случае сохраненного уровня расширенных музыкальных проигрывателей, подключенных к AUX, звук блок не имеет питания.

Процедуры ремонта

Удаление

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

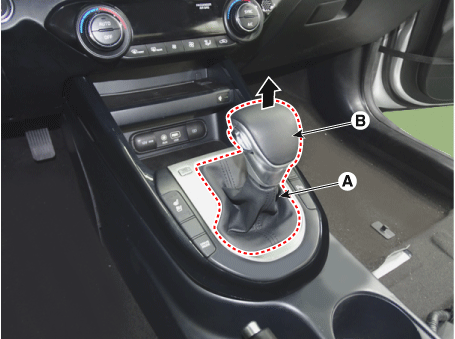

   Снимите ручку (B), потянув ее в направлении стрелки после отделив пыльники (A) от верхней крышки консоли.



3. 3

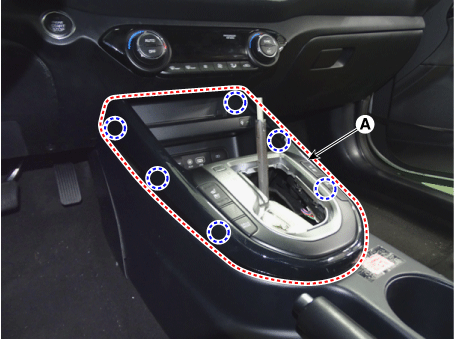

   Снимите верхнюю крышку консоли (А).



4. 4

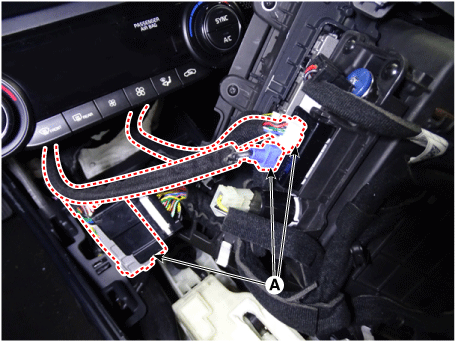

   Отсоедините разъем (А) от верхней крышки консоли.



5. 5

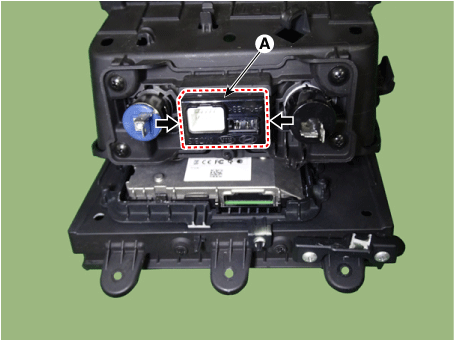

   Снимите мультимедийный разъем (A) после освобождения фиксированных крючков.



Монтаж

1. Установите в порядке, обратном снятию.
