Kia Forte: Радар слепых зон / Блок радара слепых зон

Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Электрическая система кузова / Радар слепых зон / Радар слепых зон

Компоненты и расположение компонентов

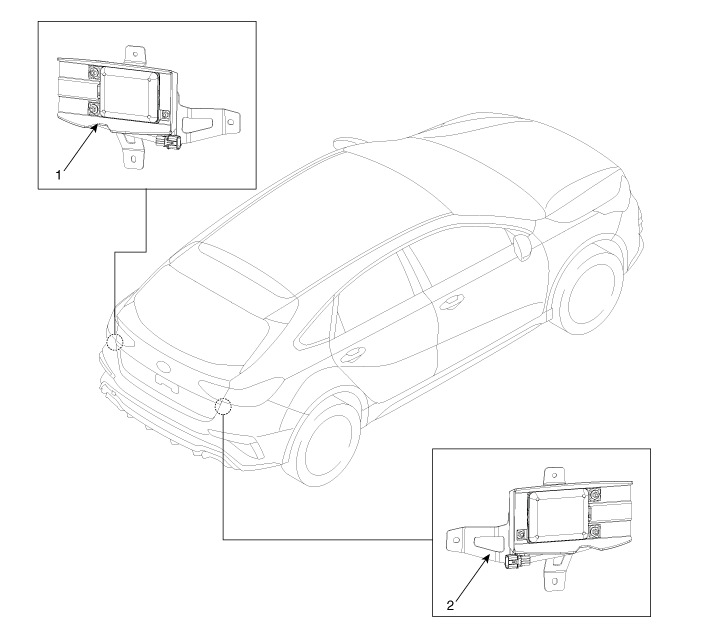

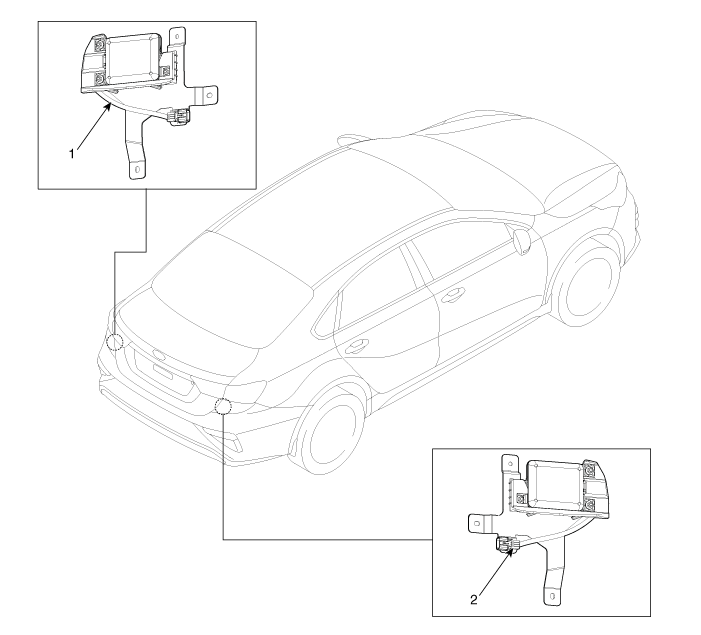

Расположение компонентов

[4ДР]

1. Радар слепых зон (мастер)

2. Радар слепой зоны (подчиненный)

[5ДР]

1. Радар слепых зон (мастер)

2. Радар слепой зоны (подчиненный)

Принципиальные диаграммы

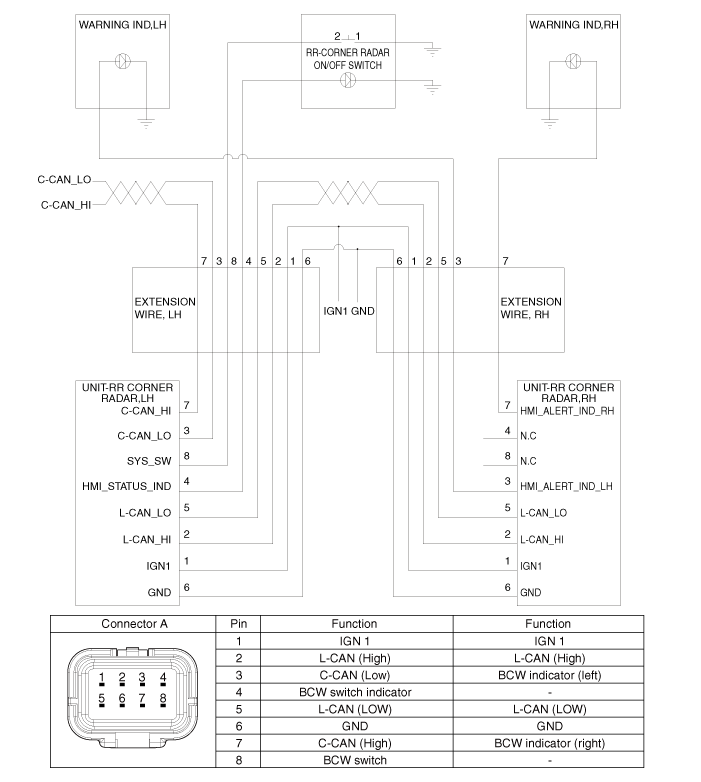

Принципиальная электрическая схема

Процедуры ремонта

Удаление

При замене кронштейна или удлинителя блока радара слепых зон требуется, рекомендуется обязательно заменить только неисправную деталь с новым, а не целым блоком РЛС слепых зон.

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите задний бампер в сборе. (См. Кузов — «Задний бампер в сборе»)

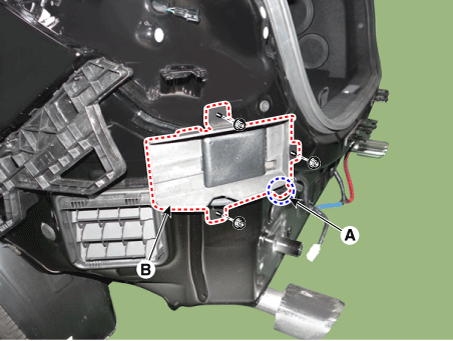

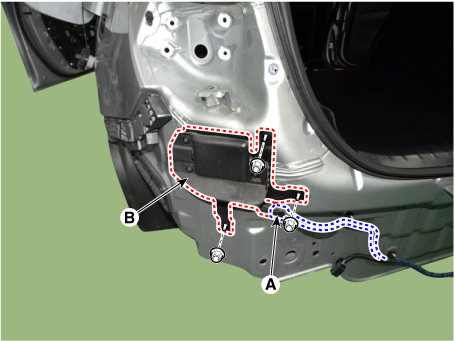

Отсоедините разъем (А) и снимите блок радара слепых зон. (B) ослабив гайки.

Момент затяжки :

8,8–10,8 Н·м (0,9–1,1 кгс·м, 6,5–8,0 фунт·фут)

Будьте осторожны, чтобы не повредить кронштейн при снятии блока BCW.

[4ДР]

[5ДР]

В следующих случаях замените удлинительный провод или кронштейн.

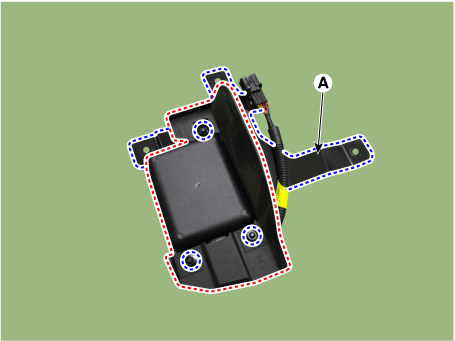

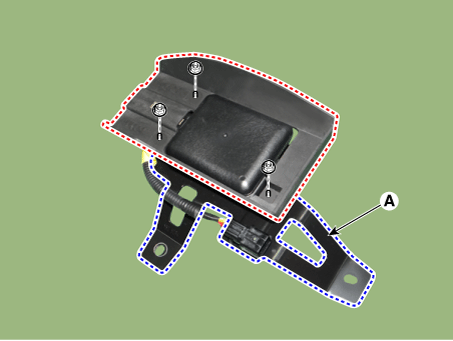

1)	Если кронштейн физически деформирован или поврежден. - Снимите кронштейн (А) с блока BCW, ослабив винты. [4ДР] [5ДР]

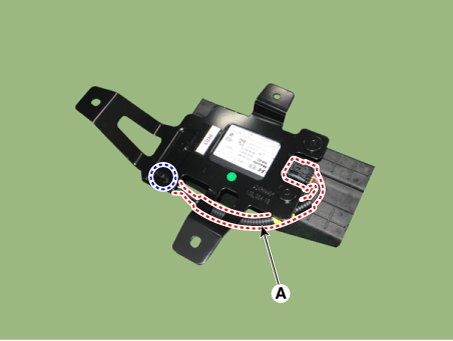

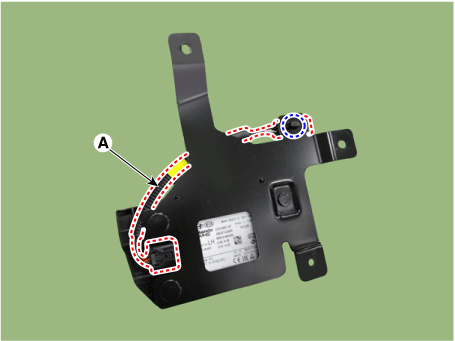

2)	Если разъем или провод поврежден. - Снимите удлинительный провод (А) после отделения крепления клип. [4ДР] [5ДР]

Монтаж

Установите в порядке, обратном снятию.

•	Формы блоков левого руля и радара слепых зон различны. Поэтому обратите внимание при установке радара слепых зон единицы измерения.

•	После замены блока радара слепых зон или кронштейна или провод, выполните процедуры калибровки радара. (Если сделать не калибровать угол датчика, это может привести к неисправности радиолокационной системы слепых зон.) (См. Блок радара слепых зон — «Регулировка»)

Корректирование

•	При появлении кода отказа [C2702 (главный)] или [C2703 (ведомый)] перед выполнением исправления проверьте следующее.

–	Проверьте состояние автомобиля и убедитесь, что блок радара или кронштейн деформируется (угол установки, искривленный кузов автомобиля и т. д.).

–	Проверить затяжку гаек. Проверьте, нет ли посторонних предметов.

•	Если вы обнаружили какие-либо проблемы в радиолокационном блоке, кронштейне или затяжке гаек, устраните проблему или замените компонент. Если нет проблем, установите бампер обратно и выполните калибровку радара с помощью KDS.

Корректировка угла слепой зоны радара

•	Выполняйте задание на ровном месте.

•	Выполните задание после проверки давления в шинах.

1.	Снимите задний бампер в сборе. (См. Кузов — «Задний бампер в сборе»)

Создайте центральную линию автомобиля с помощью радиолокатора слепых зон. набор корректирующих инструментов (09958-3T000 или 09958-3T500).

[9958-3T000]

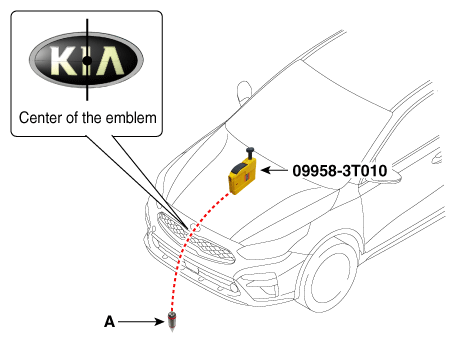

(1)	Прикрепите вертикальный отвес (09958-3T010) к капоту и опустите отвес (А) к земле так, чтобы он проходил через центр эмблемы.

(2)

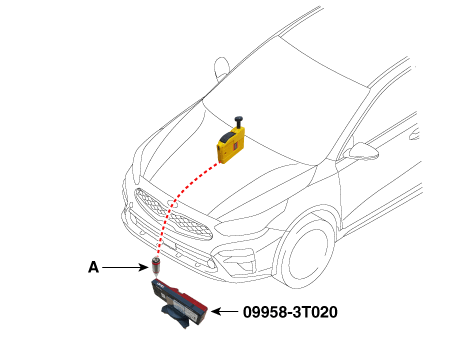

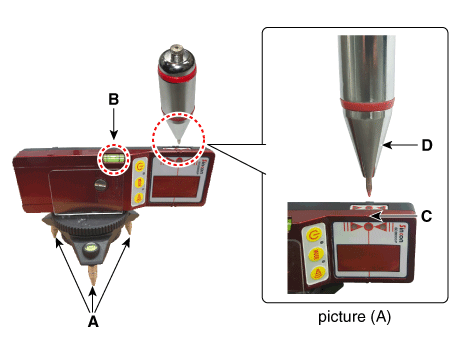

Установите оптический приемник (09958-3T020) под отвесом (A).

•	При установке оптического приемника (специального инструмент: 09958-3T020), отрегулируйте штатив (A) так, чтобы оптический приемник находится на уровне земли.

•	Проверьте уровень, просматривая уровень контрольное окно (B).

•	Убедитесь, что отвес (D) расположен выше отверстие (C) оптического приемника, как показано на картина (А).

•	Убедитесь, что передняя часть оптического приемника лицом к задней части автомобиля.

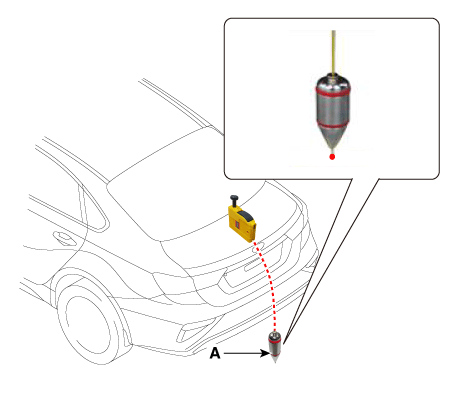

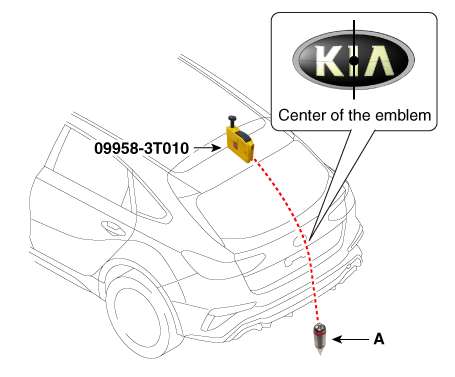

(3)	Прикрепите вертикальный отвес (09958-3T010) к багажнику и опустите отвес (А) к земле так, чтобы он проходил через центр эмблемы. [4ДР] [5ДР]

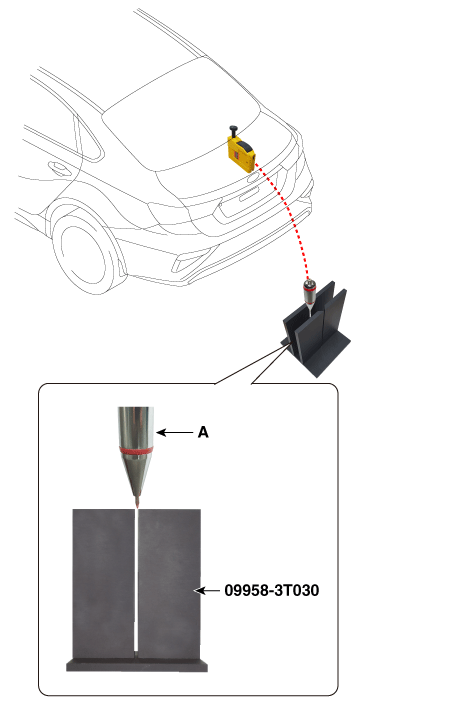

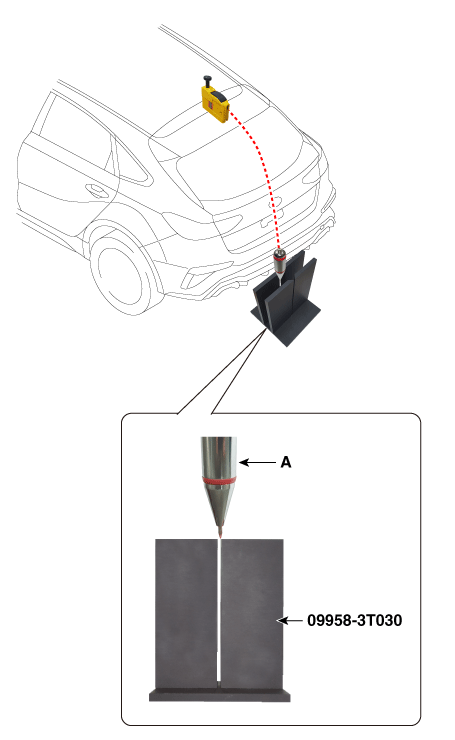

(4)	Установите задний установочный шаблон (09958-3T030) так, чтобы его отверстие размещается непосредственно под отвесом (A). [4ДР] [5ДР]

(5)

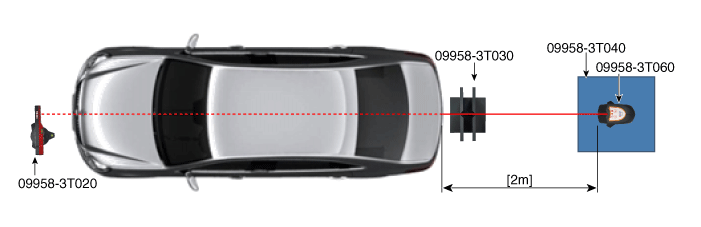

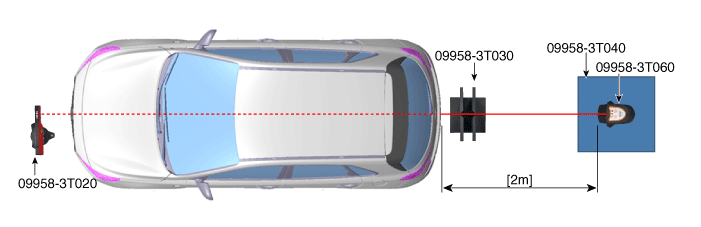

Поместите опору лазера (09958-3T040) на расстоянии «2 м» сзади автомобиля и установите лазерный нивелир (09958-3T060) над лазерной опорой.

[4ДР]

[5ДР]

•	Медленно переместите лазерный уровень (09958-3T060) в влево или вправо, чтобы сформировать центральную линию.

•	Когда луч лазера проходит через отверстие задний установочный шаблон и лазерный уровень размещены в центре оптического приемника зуммер звуки и центральная линия формируется дальше.

[9958-3T500]

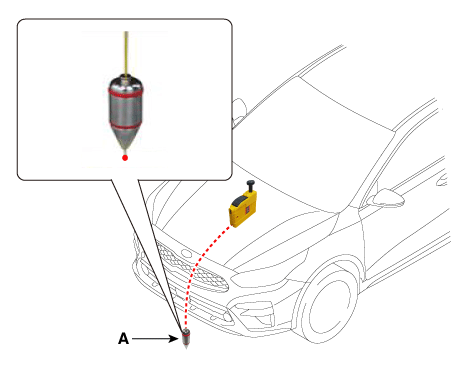

(1)	Прикрепите вертикальный отвес (09958-3T010) к капоту и опустите отвес (А) к земле так, чтобы он проходил через центр эмблемы.

(2)	Отметьте центральную точку под отвесом (A).

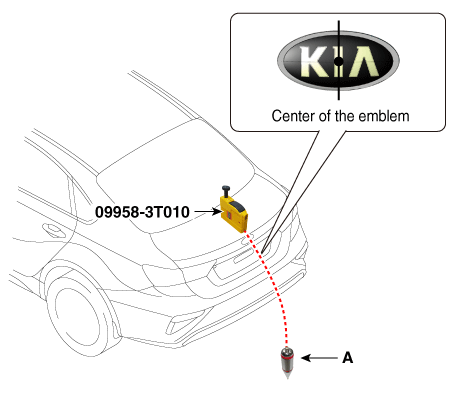

(3)	Прикрепите вертикальный отвес (09958-3T010) к багажнику и опустите отвес (А) к земле так, чтобы он проходил через центр эмблемы. [4ДР] [5ДР]

(4)	Отметьте центральную точку под отвесом (A). [4ДР] [5ДР]

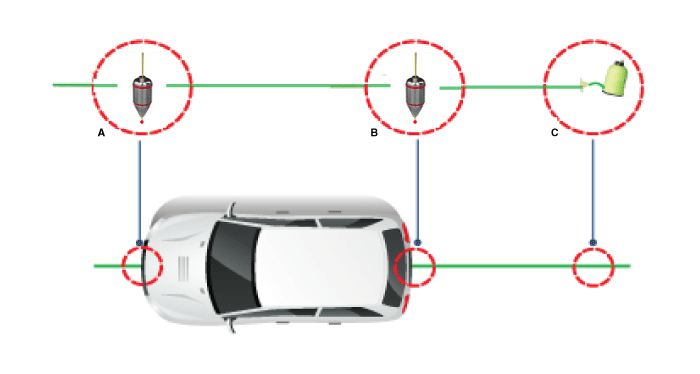

(5)	Проденьте веревку через днище автомобиля сзади автомобиля вперед и закрепите шнур в центральной точке (А) передней части автомобиля.

(6)	Закрепите веревку в точке (C) примерно в 1,5–2 м от задней части. автомобиля так, чтобы он проходил через заднюю центральную точку (B).

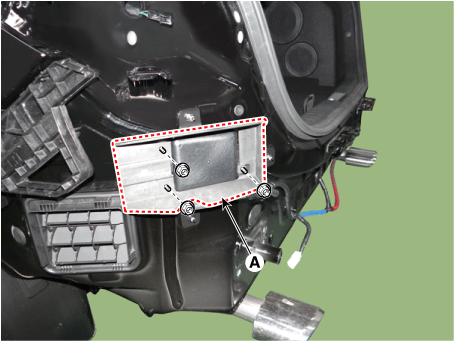

3.	Затяните гайки после снятия радиолокационного поглотителя BCW (A), ослабив монтажные гайки. (Только 5DR)

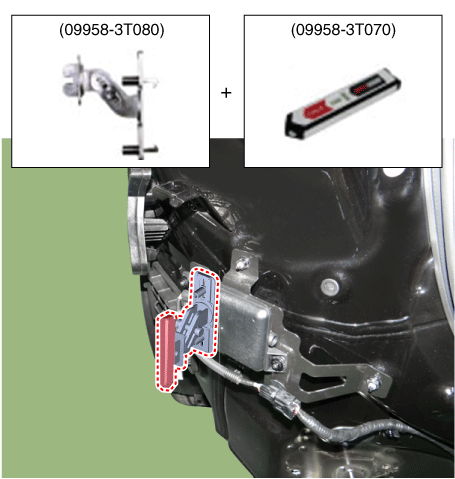

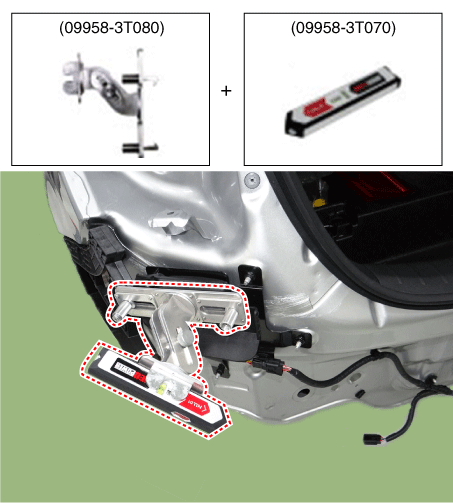

4.	Установите фиксирующий адаптер (09958-3T080) на блок радара и закрепите нивелир лазерный (09958-3T070). [4ДР] [5ДР]

Измерьте горизонтальный угол.

Заданный угол: 4DR: 54° / 5DR: 52°

[9958-3T000]

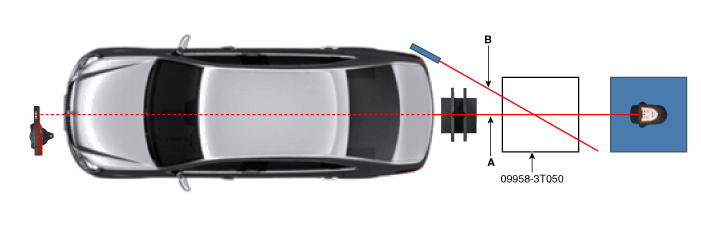

(1)	Установите пластину для измерения угла (09958-3T050) в месте где центральный лазерный луч (A) и горизонтальный лазерный луч (В) пересекаются друг с другом.

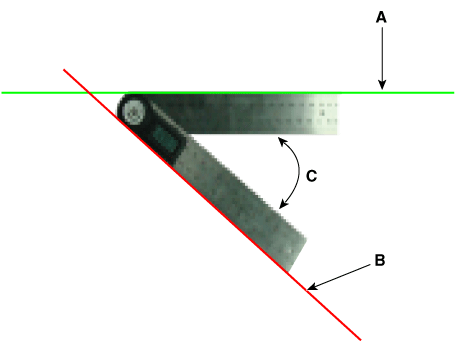

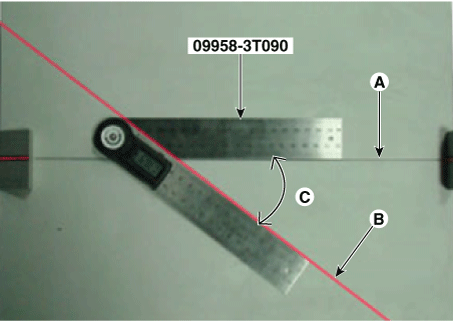

(2)	Измерьте угол (C) между центральной линией (A) угла измерительная пластина и горизонтальный лазерный луч (B) с помощью цифрового транспортир (09958-3T090).

[9958-3T500]

(1)	Измерьте угол (C) между центральной линией (A) угла измерительная пластина и горизонтальный лазерный луч (B) с помощью цифрового транспортир (09958-3T090).

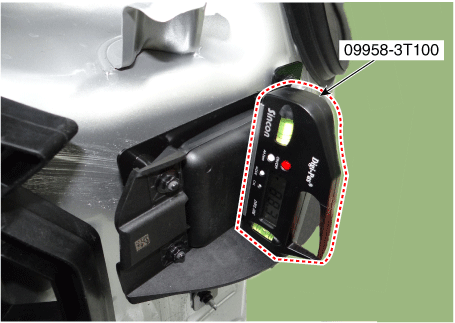

Измерьте вертикальный угол радара слепых зон с помощью цифровой инклинометр (09958-3T100).

Указанный угол: 90°

7.	Установите поглотитель радаров BCW из блока BCW. (Только 5DR)

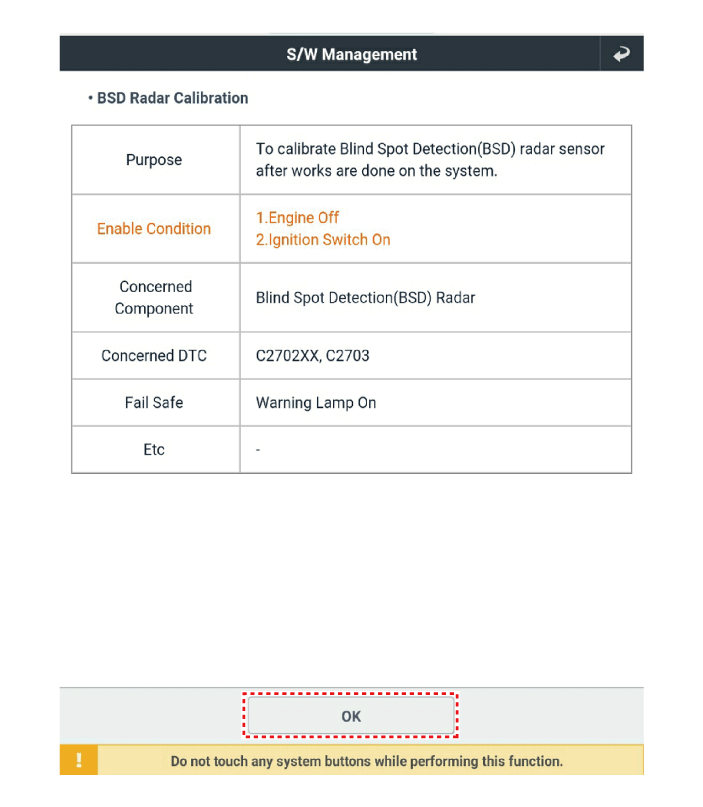

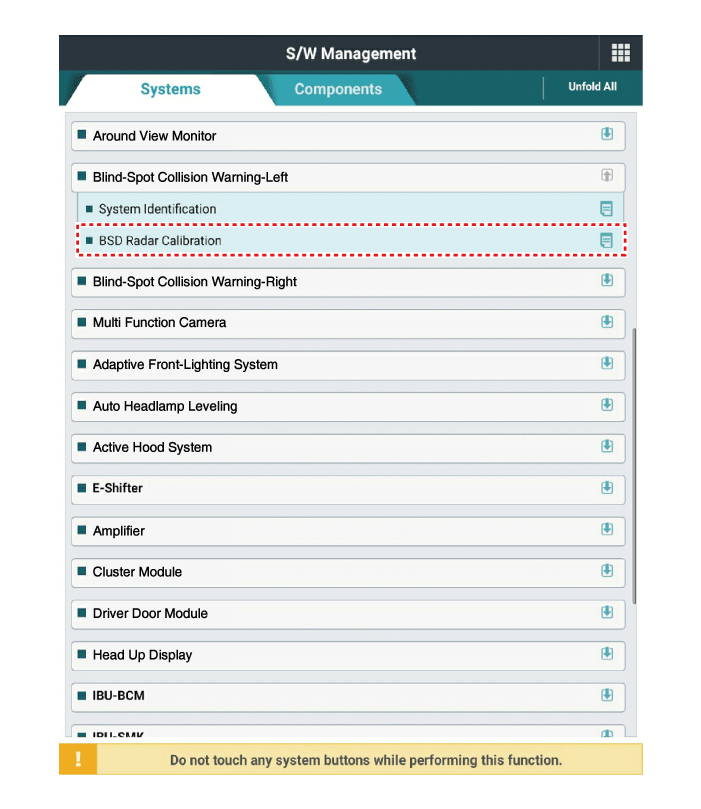

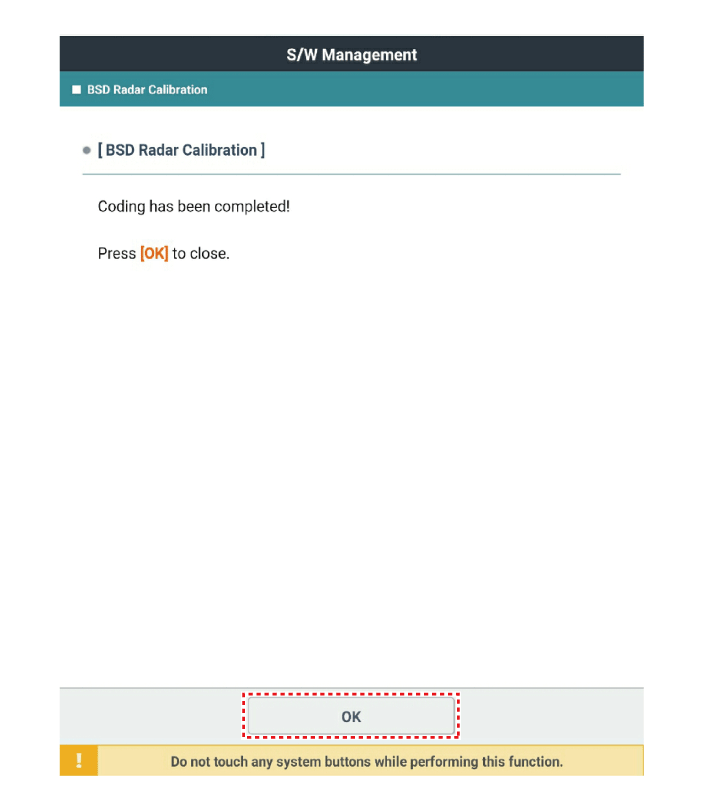

8.	После проверки и исправления угла блока радара слепых зон выполните процедура калибровки радара BCW с использованием KDS.
