Привод дверного зеркала с электроприводом

Принципиальные диаграммы

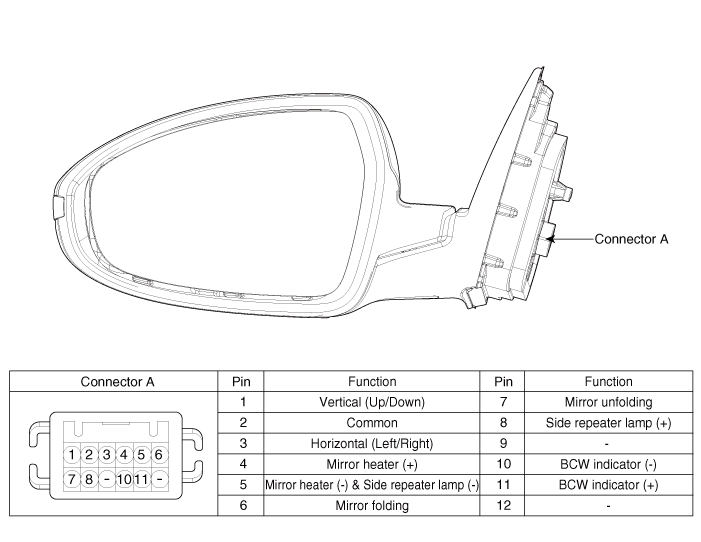

Разъем и функция терминала

Процедуры ремонта

осмотр

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

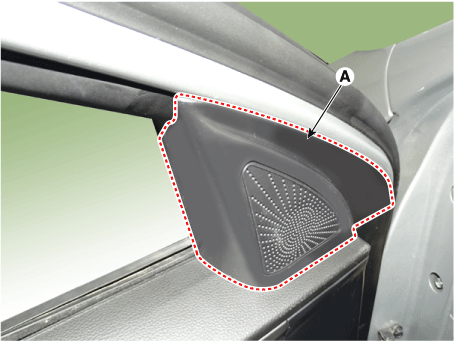

   Снимите внутреннюю крышку квадранта передней двери (А).



3. 3

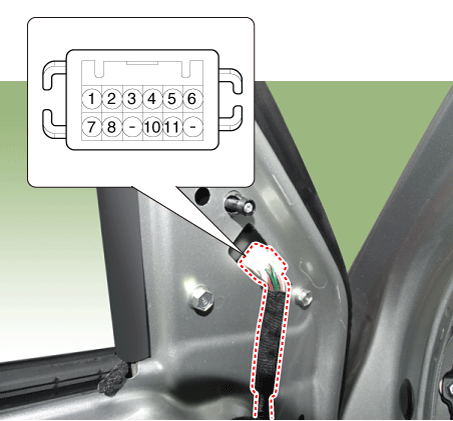

   Отсоедините разъем наружного зеркала заднего вида с электроприводом от жгута проводов.



4. 4

   Подайте напряжение батареи на каждую клемму, как показано в таблице, и проверьте что зеркало работает нормально.

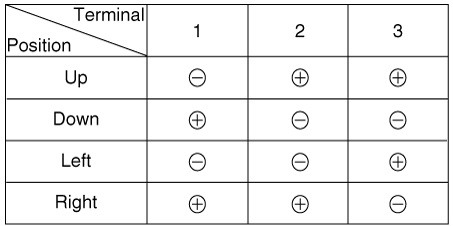

   [Управление зеркалом]

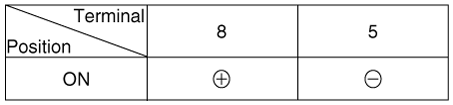

   [Подогрев зеркал]



   [Лампа указателя поворота]

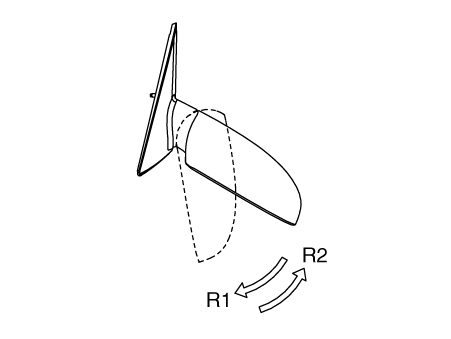

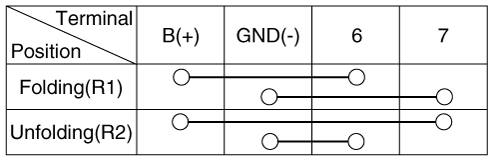

   [Складное зеркало]





Замена

1. Если необходимо заменить привод зеркал заднего вида с электроприводом, замените наружное зеркало заднего вида в сборе.

   (См. Кузов — «Внешнее зеркало заднего вида»)
