Электрическая система кузова

Индикатор беспроводной зарядки

Место в руководстве: Электрическая система кузова
Общая информация — 8Обслуживание — 32Механическая система двигателя — 47Электрическая система двигателя — 17Система контроля выбросов — 10Управление двигателем/топливная система — 32Система сцепления — 11Механическая коробка передач — 11Система DCT (трансмиссия с двойным сцеплением) — 16Карданный вал и ось — 8Подвесная система — 26Рулевая система — 9Сдержанность — 11Тормозная система — 27Кузов (внутри и снаружи) — 119Электрическая система кузова — 98Отопление, вентиляция, кондиционирование — 27
6шагов
~36мин
2/5сложность
Выполнено 0 из 6

Технические характеристики

Технические характеристики

Предметы Спецификация
Рабочее напряжение 9 - 16,0 В
Рабочая Температура -30 - +75°С
Метод управления ШИМ-управление
Светодиодный выход Идет зарядка: горит желтый светодиод
Зарядка завершена: горит зеленый светодиод

Принципиальные диаграммы

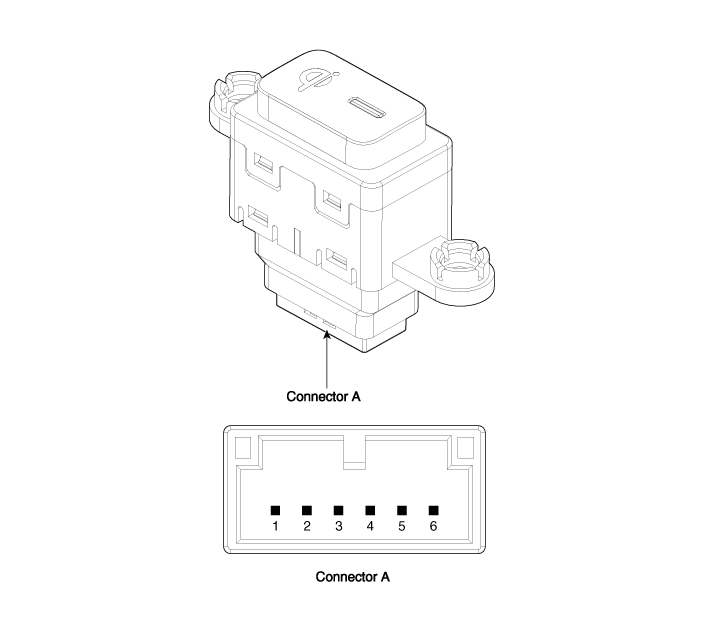

Функция разъема и терминала

Нет. Описание
1 Земля
2 Светодиодная лампа зарядки (зеленая)
3 Светодиодная лампа зарядки (янтарная)
4 -
5 Освещение (-)
6 Освещение (+)

Процедуры ремонта

Удаление

  1. Отсоедините отрицательную (-) клемму аккумуляторной батареи.

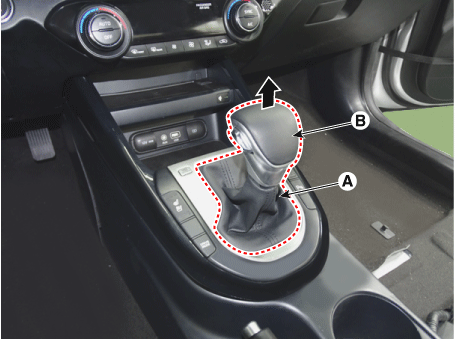

  2. Снимите ручку (B), потянув ее в направлении стрелки после отделив пыльники (A) от верхней крышки консоли.

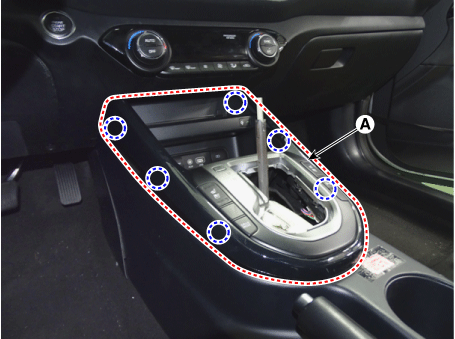

  3. Снимите верхнюю крышку консоли (А).

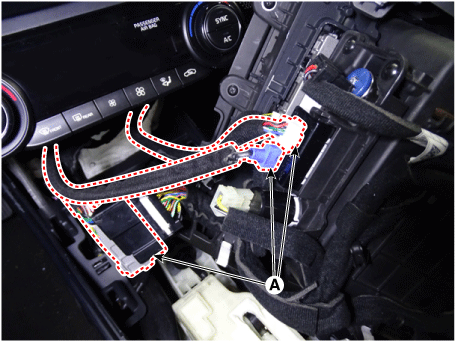

  4. Отсоедините разъем (А) от верхней крышки консоли.

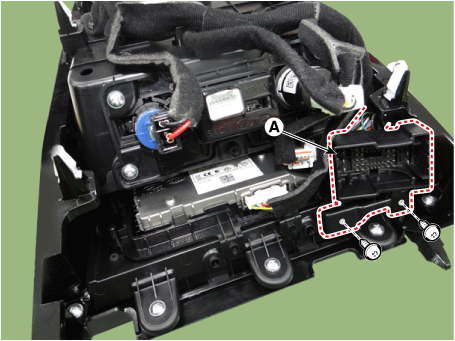

  5. Снимите разъем (А) после ослабления винтов.

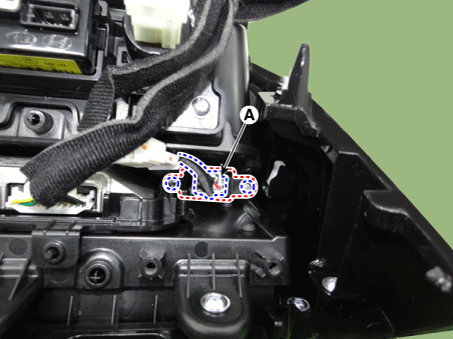

  6. Снимите индикатор беспроводной зарядки (A), ослабив винты после отсоединение разъема.

Монтаж

  1. Установите в порядке, обратном снятию.
