Kia Stonic: Система управления двигателем / датчик температуры впускного воздуха (IATS)

Руководство по ремонту Kia Stonic (YB) / Управление двигателем/топливная система / система управления двигателем / Датчик температуры воздуха на впуске (IATS)

Спецификации
СПЕЦИФИКАЦИЯ

▶ Тип: Термисторный тип

температура
сопротивление [кОм]
°С
°F
+40
+40
40,93~48,35
-30
-22
23.43 ~ 27.34
+20
+4
13,89~16,03
-10
14
8,5~9,7
0
32
5,38~6,09
10
50
3,48~3,90
20
68
2,31~2,57
30
86
1,9~2,1
40
104
1,08~1,21
50
122
0,76~0,85
60
140
0,54~0,62
70
158
0,40~0,45
80
80
0,29~0,34
90
194
0,22~0,26
100
212
0,17~0,20
110
230
0,13~0,15
120
248
0,10~0,12
130
266
0,08~0,09

описание и работа
Описание

Датчик температуры впускного воздуха (IATS), встроенный в датчик давления во впускном коллекторе определяет температуру всасываемого воздуха.

Чтобы иметь возможность точно рассчитать объем всасываемого воздуха, Температура воздуха необходима, так как плотность воздуха зависит от температуры изменения. Таким образом, ECM использует не только сигнал MAPS, но и сигнал IATS. Термистор этого датчика имеет отрицательный температурный коэффициент (NTC) а его сопротивление обратно пропорционально температуре.

Схематические изображения

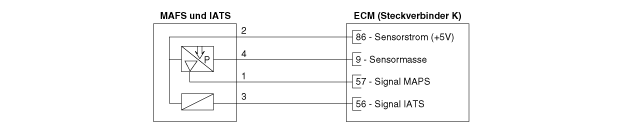

принципиальная электрическая схема

процедуры ремонта
ТЕСТ
1.

Выключите зажигание.

2.

Отсоедините разъем IATS.

3.

Измерьте сопротивление между клеммами 3 и 4 IATS.

4.

Убедитесь, что сопротивление находится в пределах спецификации.

температура
сопротивление [кОм]
°С
°F
+40
+40
40,93~48,35
-30
-22
23.43 ~ 27.34
+20
+4
13,89~16,03
-10
14
8,5~9,7
0
32
5,38~6,09
10
50
3,48~3,90
20
68
2,31~2,57
30
86
1,9~2,1
40
104
1,08~1,21
50
122
0,76~0,85
60
140
0,54~0,62
70
158
0,40~0,45
80
80
0,29~0,34
90
194
0,22~0,26
100
212
0,17~0,20
110
230
0,13~0,15
120
248
0,10~0,12
130
266
0,08~0,09

расширение
1.

Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.

Отсоедините разъем датчика абсолютного давления (MAP) (A).

3.

Снимите датчик (В) с впускного коллектора, ослабив крепежные винты.

Винт крепления датчика абсолютного давления:

6,4~8,3 Нм (0,65~0,85 кгм)

монтаж
•

Затяните компонент с указанным моментом затяжки.

•

Следует отметить, что компонент может быть поврежден внутри. может если уронил. Если компонент был удален, перед установкой его необходимо проверить на наличие повреждений.

•

Вставьте датчик в монтажное отверстие. Убедись в том, что датчик не поврежден.

1.

Установка производится в порядке, обратном снятию.

Датчик абсолютного давления во впускном коллекторе (MAPS)
Спецификации СПЕЦИФИКАЦИЯ крышка [кПа (кг/см²)] Выходное напряжение (В) [Vref = 5 В] 32,5 (0,33, 4,71) 0,5 ...
Датчик наружной температуры (ATS)
Спецификации СПЕЦИФИКАЦИЯ Температура (°С) СОПРОТИВЛЕНИЕ (кОм) -40 811,1 ~ 956,8 -20 255,6~287,7...
