Kia Stonic: Система управления двигателем / кислородный датчик с подогревом (HO2S)
Спецификации
HO2S [Ряд 1/Датчик 1]
позиция
|
СПЕЦИФИКАЦИЯ
|
Сопротивление нагревателя (Ом)
|
2,4 ~ 4,0 [20°С]
|
Тип
|
Линейный
|
Ручка
|
6
|
HO2S (ряд 1/датчик 2)
позиция
|
СПЕЦИФИКАЦИЯ
|
Сопротивление нагревателя (Ом)
|
около 9,0 [20°C (68°F)]
|
Тип
|
бинарный
|
Ручка
|
4
|
описание и работа
Датчик кислорода с подогревом (HO2S) изготовлен из оксида циркония и алюминия и
установленный до и после катализатора прогрева (MCC). Выходное напряжение датчика
изменяется в зависимости от имеющегося соотношения воздух/топливо.
Для правильной работы датчик должен быть нагрет. О температуре
чтобы удерживать, датчик имеет нагреватель, который от ECM через сигнал скважности
контролируется. Если температура дымовых газов ниже указанного значения, подогрев
нагревательный элемент наконечник датчика.
Схематические изображения
|

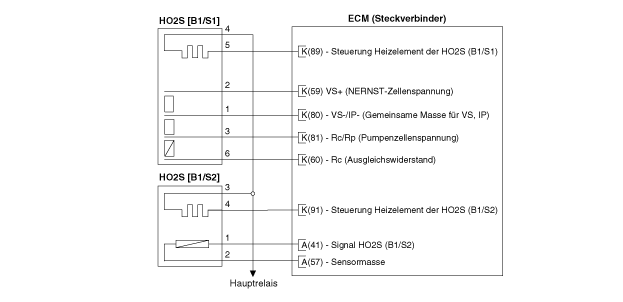

принципиальная электрическая схема
|
процедуры ремонта
|
2.
|
Отсоедините разъем датчика HO2S.
|
|
3.
|
Измерьте сопротивление между клеммами 2 и 5 [B1/S1] датчика HO2S.
|
Спецификация: 2,4-4,0 (20°C)
|
|
|
4.
|
Измерьте сопротивление между клеммами 3 и 4 [B1/S2] датчика HO2S.
|
Спецификация: около 9,0 [20°C (68°F)]
|
|
|
5.
|
Убедитесь, что сопротивление находится в пределах спецификации.
|
|
Специальный инструмент 09392-1Y100 хорошо подходит для снятия нагретых
лямбда-зонд.
|
|
1.
|
Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
|
2.
|
Отсоедините разъем кабеля (А).
|
|
3.
|
Снимите подогреваемый кислородный датчик (В).
|
Лямбда-зонд с подогревом:
39,2~49,1 Нм (4,0~5,0 кгм)
|
|
|
1.
|
Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
|
2.
|
Отсоедините разъем кабеля (А).
|
|
3.
|
Снимите подогреваемый кислородный датчик (А).
|
Лямбда-зонд с подогревом:
39,2~49,1 Нм (4,0~5,0 кгм)
|
|
|
•
|
Деталь, соблюдающая указанный момент затяжки
установить.
|
|
•
|
Следует отметить, что компонент может быть поврежден внутри.
может если уронил. Когда компонент удален
был установлен, его необходимо проверить перед установкой.
|
|
•
|
НЕТ чистящих средств, аэрозолей или смазки на чувствительном элементе и
применить к разъему датчика, так как масляные остатки
может нарушить работу датчика.
|
|
•
|
Датчик и проводка датчика могут быть повреждены
когда они соприкасаются с выхлопной системой (выпускной коллектор,
катализатор и др.).
|
|
|
Специальный инструмент 09392-1Y100 хорошо подходит для установки нагревательного элемента.
лямбда-зонд.
|
|
1.
|
Установка производится в порядке, обратном снятию.
|
Спецификации
СПЕЦИФИКАЦИЯ
позиция
СПЕЦИФИКАЦИЯ
Сопротивление (кОм)
4,87
Емкость (пФ)
850~1150
...
Спецификации
СПЕЦИФИКАЦИЯ
позиция
СПЕЦИФИКАЦИЯ
Номинальное напряжение (В)
5
Рабочее напряжение (В)
4,75~5,25...
