Kia Stonic: Система управления двигателем/датчик абсолютного давления во впускном коллекторе (MAPS)
Спецификации
крышка
[кПа (кг/см²)]
|
Выходное напряжение (В) [Vref = 5 В]
|
32,5 (0,33, 4,71)
|
0,5
|
284 (2,90, 41,19)
|
4,5
|
описание и работа
Датчик давления в коллекторе (MAPS) представляет собой датчик плотности скорости, расположенный в коллекторе.
прилагается и определяет абсолютное давление коллектора и пропорциональный давлению,
передает аналоговый сигнал на ECM. ECM вычисляет, используя этот сигнал
объем всасываемого воздуха и скорость двигателя.
MAPS состоит из пьезоэлектрического элемента и гибридной ИС, с
который усиливает выходной сигнал элемента. Этот элемент представляет собой силиконовую мембрану,
с помощью которого регулируется чувствительное к давлению регулируемое сопротивление полупроводника
становится. Так как с обеих сторон датчика 100% вакуум и давление во впускном коллекторе
применяется, датчик может быть пропорциональным, используя отклонение силиконовой мембраны
выдает аналоговый сигнал изменения давления.
Схематические изображения
|

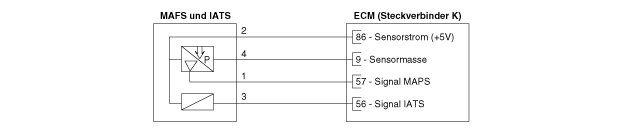

принципиальная электрическая схема
|
процедуры ремонта
|
1.
|
Подключите KDS к диагностическому разъему (DLC).
|
|
2.
|

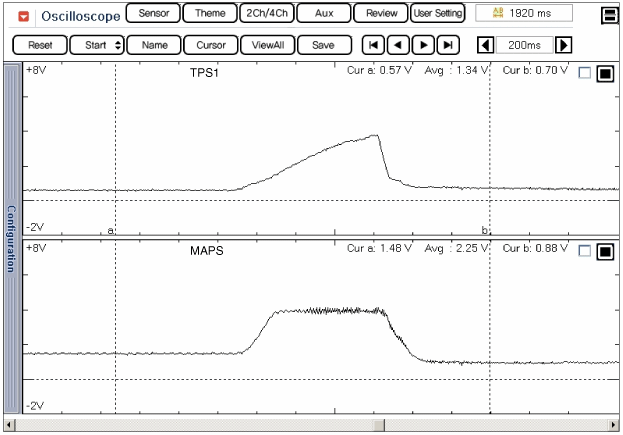

Измерьте выходное напряжение MAPS на холостом ходу и при включенном зажигании.
крышка
[кПа (кг/см²)]
|
Выходное напряжение (В) [Vref = 5 В]
|
32,5 (0,33, 4,71)
|
0,5
|
284 (2,90, 41,19)
|
4,5
|
|
|
1.
|
Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
|
2.
|
Отсоедините разъем датчика абсолютного давления (MAP) (A).
|
|
3.
|
Снимите датчик (В) с впускного коллектора, ослабив крепежные винты.
|
Винт крепления датчика абсолютного давления:
6,4~8,3 Нм (0,65~0,85 кгм)
|
|
|
•
|
Затяните компонент с указанным моментом затяжки.
|
|
•
|
Следует отметить, что компонент может быть поврежден внутри.
может если уронил. Если компонент был удален,
перед установкой его необходимо проверить на наличие повреждений.
|
|
•
|
Вставьте датчик в монтажное отверстие. Убедись в том, что
датчик не поврежден.
|
|
|
1.
|
Установка производится в порядке, обратном снятию.
|
