Kia Stonic: Система управления двигателем/датчик педали акселератора (APS)

Руководство по ремонту Kia Stonic (YB) / Управление двигателем/топливная система / система управления двигателем / Датчик педали акселератора (APS)

Спецификации
СПЕЦИФИКАЦИЯ

УСКОРИТЕЛЬ
ПОЗИЦИЯ
Выходное напряжение (В) [Vref = 5 В]
АПС1
АПС2
праздный
0,7~0,8
0,32 - 0,42
В.О.Т.
3,98 - 4,22
1,93~2,17

описание и работа
Описание

Датчик педали акселератора (APS) прикреплен к модулю педали акселератора и определяет угол поворота педали газа. Поскольку APS является одним из самых важных датчиков в управлении двигателем. То есть он спроектирован дважды с отдельными линиями питания и заземления. второй датчик контролирует первый датчик, и его выходное напряжение вдвое меньше большой, как у первого. Если соотношение между датчиками 1 и 2 выходит за пределы диапазоне допустимых значений (примерно в два раза меньше), диагностическая система обнаруживает неисправность.

Схематические изображения

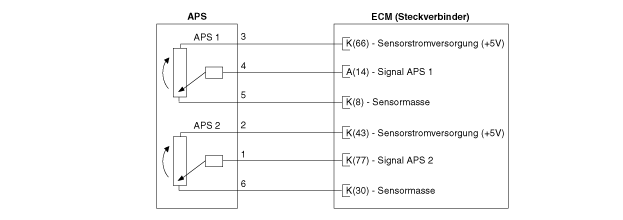

принципиальная электрическая схема

процедуры ремонта
ТЕСТ
1.

Подключите KDS к диагностическому разъему (DLC).

2.

Включите зажигание:

3.

Выходное напряжение APS 1 и 2 разомкнутая цепь и полностью разомкнутая Проверьте дроссельную заслонку.

УСКОРИТЕЛЬ
ПОЗИЦИЯ
Выходное напряжение (В) [Vref = 5 В]
АПС1
АПС2
праздный
0,7~0,8
0,32 - 0,42
В.О.Т.
3,98 - 4,22
1,93~2,17

расширение
1.

Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.

Отсоедините разъем датчика положения педали акселератора (А).

3.

Ослабьте крепежный болт (C) и гайки (B), а затем модуль педали акселератора. Удалять.

Гайка крепления модуля педали акселератора:

12,7~15,7 Нм (1,3~1,6 кгм)

Болт крепления модуля педали акселератора:

8,8~13,7 Нм (0,9~1,4 кгм)

монтаж
1.

Установка производится в порядке, обратном снятию.
