Kia Stonic: система управления двигателем/электрический привод перепускного клапана (EWGA)

Руководство по ремонту Kia Stonic (YB) / Управление двигателем/топливная система / система управления двигателем / Электропривод перепускного клапана (EWGA)

Спецификации
СПЕЦИФИКАЦИЯ
ДВИГАТЕЛЬ

позиция
СПЕЦИФИКАЦИЯ
Максимальный ток (А)
6
Сопротивление катушки (Ом)
2,4 ± 0,36
Напряжение питания (В)
13,5
Диапазон напряжения питания (В)
9 - 16
Рабочая частота (кГц)
0,9~1,1

датчик

позиция
СПЕЦИФИКАЦИЯ
Напряжение питания (В)
4~6

описание и работа
Описание

Электропривод WGT установлен на турбокомпрессоре. Он нажимает на Крылья в перепускном турбонагнетателе (РГТ) и регулируют количество сжатого воздуха через ШИМ-сигнал от ECM. Этот привод состоит из двигателя постоянного тока, который регулирует крыло, 2-ступенчатый редуктор, который управляет крутящим моментом двигателя постоянного тока увеличен, датчик положения, фиксирующий состояние крыла и электрический Блок управления, который управляет двигателем постоянного тока.

Схематические изображения

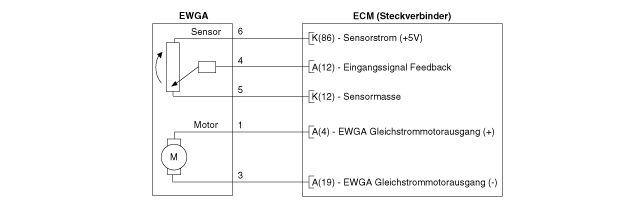

принципиальная электрическая схема

процедуры ремонта
расширение
1.

Снимите турбокомпрессор.

(См. главу «Механика двигателя» — «Турбокомпрессор»)

2.

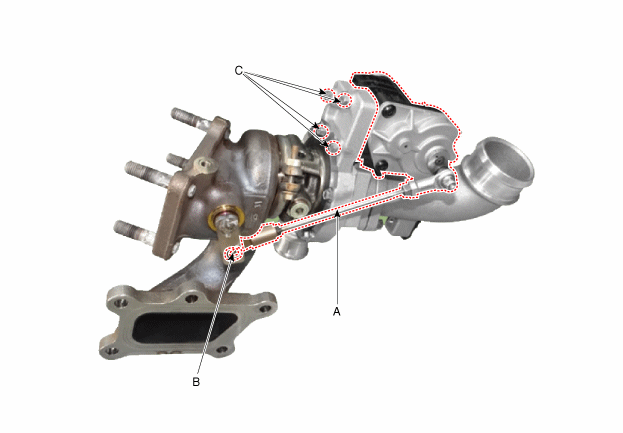

Отсоедините соединение вала (А), сняв С-образное кольцо (В).

3.

Снимите электрический привод байпаса, ослабив винты (С).

Болт крепления привода электрического байпаса (EWGA):

6,0~8,0 Нм (0,6~0,8 кгм)

монтаж
•

Деталь, соблюдающая указанный момент затяжки установить.

•

Следует отметить, что компонент может быть поврежден внутри. может если уронил. Когда компонент удален был установлен, его необходимо проверить перед установкой.

1.

Установка производится в порядке, обратном снятию.
