Kia Stonic: Motorsteuersystem / Rail-drucksensor (RPS)

Ремонт Kia Stonic (YB) / Motorsteuerung/Kraftstoffsystem / Моторштойерсистема / Рельсовый датчик (RPS)

Технические данные
СПЕЦИФИКАЦИЯ

Поз.
СПЕЦИФИКАЦИЯ
Ненншпаннунг (V)
5
Betriebsspannung (V)
4,75 ~ 5,25
Стекер
3

декель
Ausgangspannung (В) [Vref=5 В]
бар
[МПа (кгс/см²)]
0
0 (0, 0)
0,5
140
14 (142, 2031)
2,5
280
28 (286, 4061)
4,5

Beschreibung und bedienung
Beschreibung

Der Raildrucksensor (RPS) ist an der Förderleitung angebracht und misst den momentanen Kraftstoffdruck in der Förderleitung. Встроенный датчик Sensorelement (Halbleiteelement) wandelt den Druck in ein Spannungssignal, das vom ECM benutzt wird, um die Einspritzmenge und -dauer präzise zu messen. Wenn der aus dem Sensorausgangssignal berechnete Ist-Druck vom Soll-Raildruck abweicht, wird der Raildruck mit Hilfe des Raildruckregelventils angepasst.

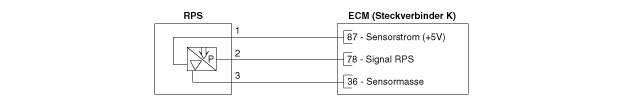

Schematische darstellungen
Шальтплан

Репаратурверфарен
ПРЮФУНГ
1.

KDS an den Diagnosesteckverbinder (DLC) anschließen.

2.

RPS-Ausgangsspannung im Leerlauf und bei unterschiedlichen Motordrehzahlen мессен.

декель
Ausgangspannung (В) [Vref=5 В]
бар
[МПа (кгс/см²)]
0
0 (0, 0)
0,5
140
14 (142, 2031)
2,5
280
28 (286, 4061)
4,5

Аусбау
1.

Restlichen Druck aus der Kraftstoffleitung ablassen.

(Siehe Kraftstoffversorgung - «Restdruck in Kraftstoffleitung ablassen»).

2.

Zündung ausschalten und Minuspol (-) der Batterie abklemmen.

3.

Ansaugkrümmer ausbauen.

(Siehe Motormechanik - "Заугрохр")

4.

Kraftstoffverteilerrohr und Einspritzventil ausbauen.

(Siehe Kraftstoffsystem - "Förderleitung")

5.

Rail-Drucksensorsteckverbinder (A) und danach den Sensor von der Förderleitung абнемен.

Рейлдракссенсор,

30,0 ~ 35,0 Нм (3,1 ~ 4,1 кгм)

Эйнбау
•

Bauteil unter Beachtung des vorgeschriebenen Anzugsdrehmoments Эйнбауэн.

•

Es ist zu beachten, dass das Bauteil innen beschädigt werden kann, wenn es падший gelassen wird. Wenn das Bauteil упал gelassen wurde, muss es vor dem Einbau überprüft werden.

1.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

Фелерзух

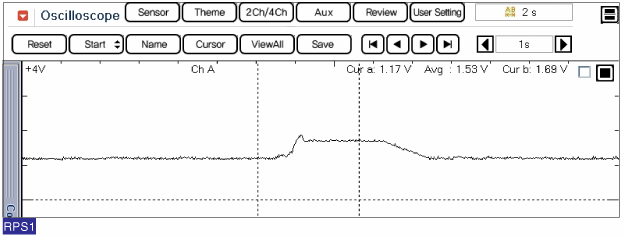

Сигналвелленформ
