NOCKENWELLENSENSOR (CMPS)

Поз.	СПЕЦИФИКАЦИЯ
Тип	Hallefekt-Sensor
Стромверсоргунг (мА)	5,6 ~ 10
Стифт	3

Beschreibung und bedienung

Beschreibung

Der Nockenwellensensor (CMPS) ist ein Hall-Sensor, der die Stellung der Nockenwelle über ein Hall-Element erfasst. Der CMPS ist im Ventildeckel montiert und verwendet ein an der Nockenwelle montiertes Geberrad zum Bestimmen der Position der einzelnen Kolben, die vom CKPS nicht erfasst werden kann. Датчик Dieser verfügt über eine integrierte Schaltung mit Hall-Effekt, deren Ausgangsspannung sich ändert, wenn durch den Stromfluss ein Magnetfeld in der integrierten Schaltung erzeugt wird. Die Sequenzielle Einspritzung in die einzelnen Zylinder erfolgt über ein CMPS-Signal.

[Reihe1 / Эйнласс]

[Рейхе 1 / Аусласс]

Schematische darstellungen

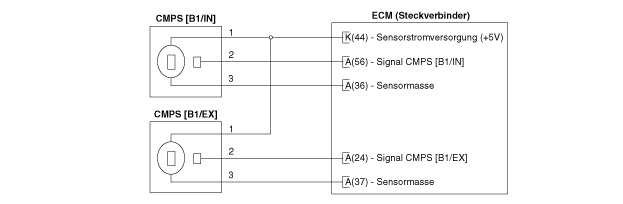

Шальтплан

Репаратурверфарен

ПРЮФУНГ

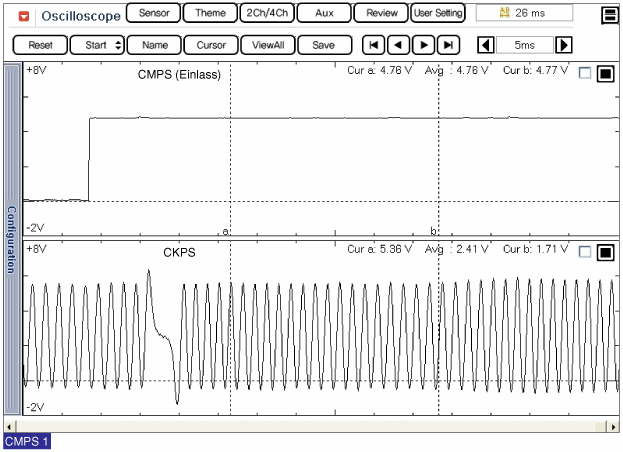

CMPS- и CKPS-Signalwellenform mit einem KDS prüfen.

Спецификация:Mit "WELLENFORM" fortfahren

Аусбау

Nockenwellensensor NICHT bei laufendem Motor oder direkt nach dem Abstellen des Motors ausbauen, da sowohl das Teil als auch das Motoröl noch heiß sind und Verbrennungen verursachen können.

[Рейхе 1 / Эйнласс]

1.	Zündung ausschalten und Minuspol (-) der Batterie abklemmen.

2.	Stecker (A) des Nockenwellen-Stellungssensors abziehen.

Den Sensor (B) Durch Lösen der Befestigungsschraube entfernen.

Befestigungsschraube Nockenwellensensor:

9,8 ~ 11,8 Нм (1,0 ~ 1,2 кгм)

[Рейхе 1 / Аусласс]

1.	Zündung ausschalten und Minuspol (-) der Batterie abklemmen.

2.	Люфтфильтр Герауснемен. (Siehe Kapitel Motormechanik - "Люфтфильтр")

3.	Stecker (A) des Nockenwellen-Stellungssensors abziehen.

Den Sensor (B) Durch Lösen der Befestigungsschraube entfernen.

Befestigungsschraube Nockenwellensensor:

9,8 ~ 11,8 Нм (1,0 ~ 1,2 кгм)

Эйнбау

•	Bauteil unter Beachtung des vorgeschriebenen Anzugsdrehmoments Эйнбауэн.

•	Es ist zu beachten, dass das Bauteil innen beschädigt werden kann, wenn es падший gelassen wird. Wenn das Bauteil упал gelassen wurde, muss es vor dem Einbau überprüft werden.

•	Уплотнительное кольцо с Öl befeuchten.

•	Датчик в die Montagebohrung einsetzen. Darauf achten, дасс дер Sensor nicht beschädigt wird.

•	Darauf achten, dass das Sensorgehäuse und der Stecker nicht beschädigt Верден.

•	Darauf achten, dass der O-Ringe nicht beschädigt wird.

1.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

Фелерзух

ВЕЛЛЕНФОРМ

Курбельвинкельсенсор (CKPS)
