Распределительный блок машинного отделения

Компоненты и расположение компонентов

Расположение компонентов

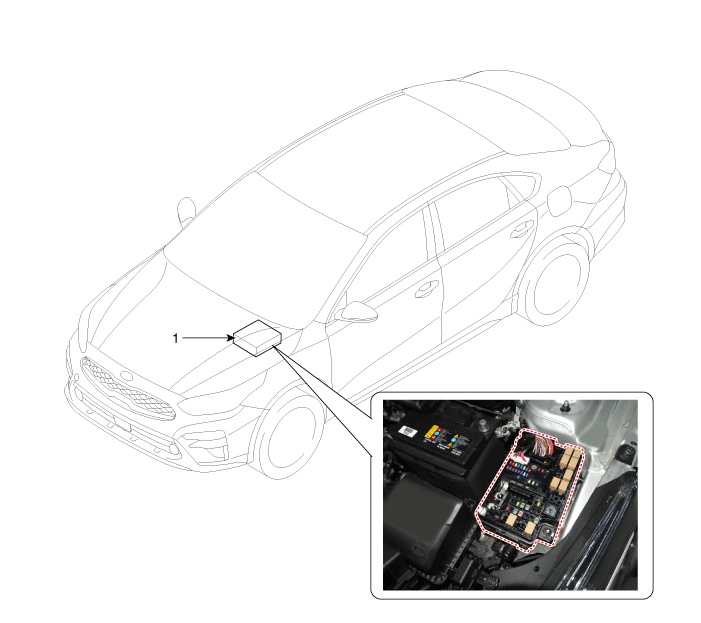

[4ДР]

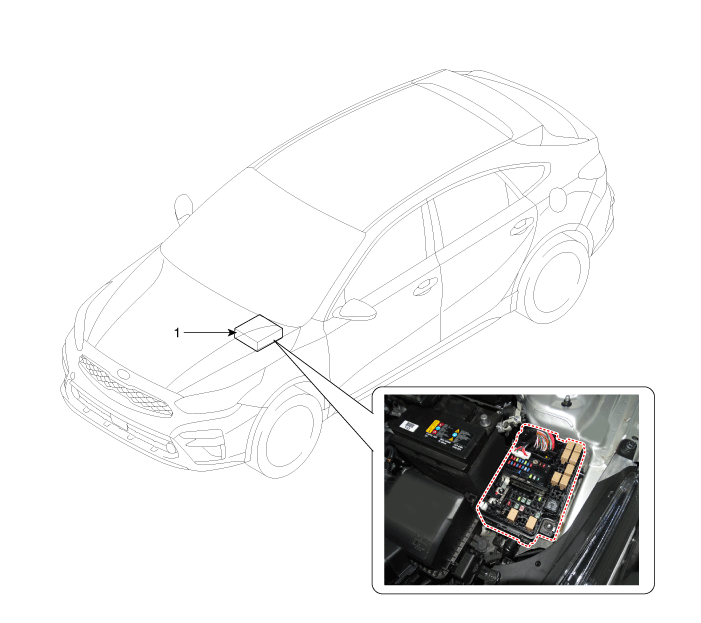

[5ДР]

Процедуры ремонта

осмотр

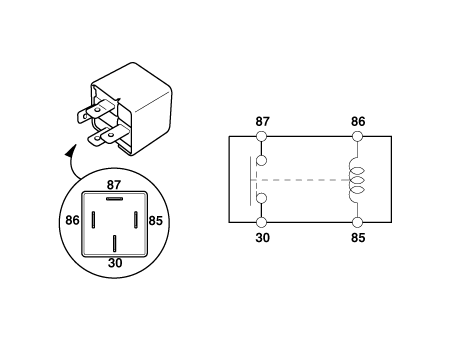

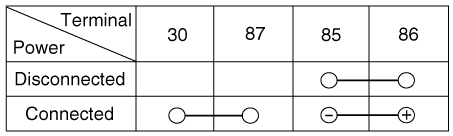

Силовое реле (тип А)

Проверьте целостность цепи между клеммами.

1. 1

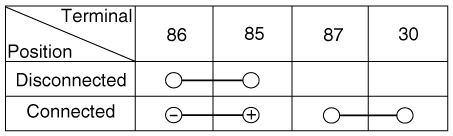

   После подачи питания на клеммы силового реле № 85 и 86, проверьте наличие непрерывности между клеммами № 30 и 87.

2. 2

   После отключения питания между клеммами силового реле № 85 и 86, проверьте, нет ли непрерывности между клеммами № 30 и 87.

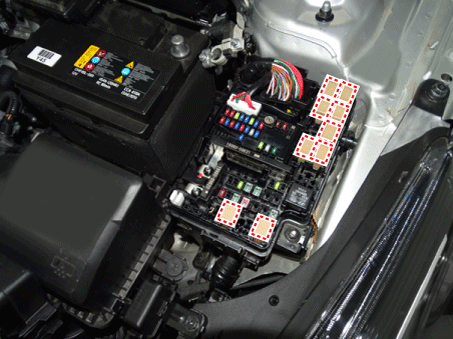

   Релейный блок машинного отделения

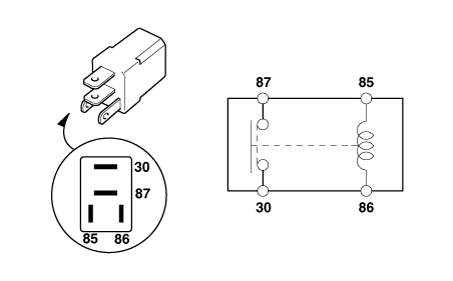

Силовое реле (тип B)

Проверьте целостность цепи между клеммами.

1. 1

   После подачи питания на клеммы силового реле № 85 и 86, проверьте наличие непрерывности между клеммами № 30 и 87.

2. 2

   После отключения питания между клеммами силового реле № 85 и 86, проверьте, нет ли непрерывности между клеммами № 30 и 87.







Предохранитель

1. 1

   Убедитесь, что держатели предохранителей закреплены свободно, а предохранители надежно закреплены. фиксируется держателями.

2. 2

   Убедитесь, что каждая цепь предохранителей имеет точную мощность предохранителя.

3. 3

   Проверьте предохранители на наличие повреждений.

Мульти предохранитель

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

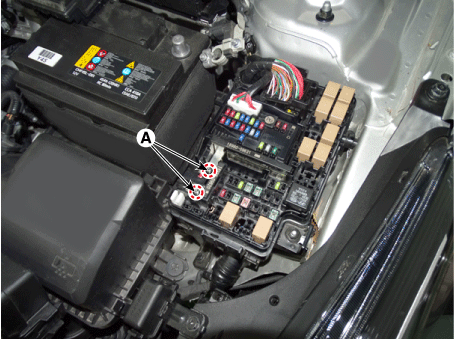

   Снимите клеммы силового кабеля (A) после ослабления гаек.



3. 3

   Снимите многофункциональный предохранитель (А), а затем снимите многофункциональный предохранитель (В).



4. 4

   Проверьте мультипредохранители на наличие повреждений.

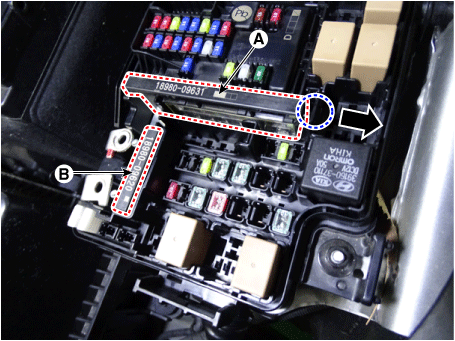

Удаление

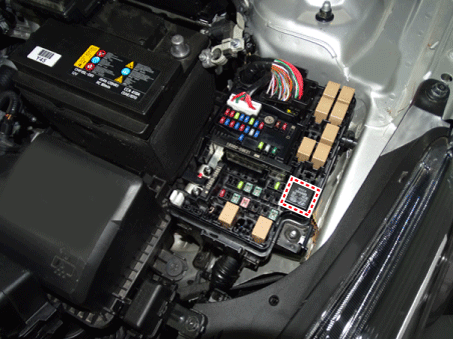

Блок печатной платы с металлическим сердечником

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

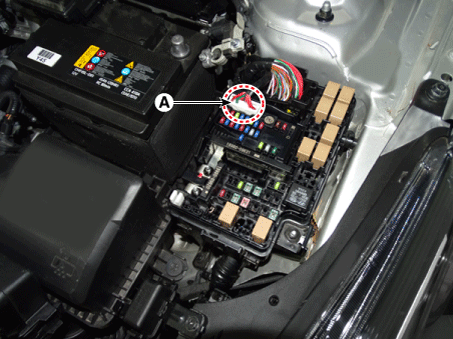

   Отсоедините разъем (А).



3. 3

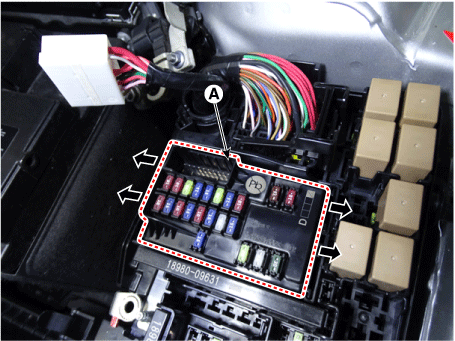

   Нажмите на крючки в направлении стрелки и поднимите металлический сердечник. Блок печатной платы (А).



4. 4

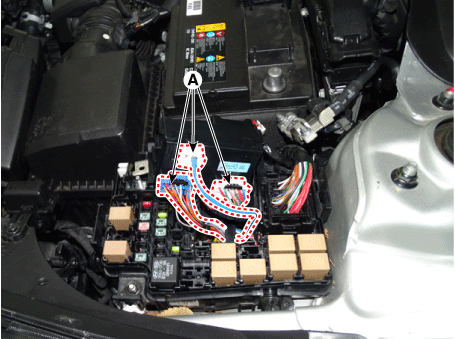

   Отсоедините разъем (А) от блока печатной платы с металлическим сердечником.



Монтаж

1. Установите в порядке, обратном снятию.
