Встроенный переключатель места с памятью (IMS)

Место в руководстве: Электрическая система кузова
Общая информация — 8Обслуживание — 32Механическая система двигателя — 47Электрическая система двигателя — 17Система контроля выбросов — 10Управление двигателем/топливная система — 32Система сцепления — 11Механическая коробка передач — 11Система DCT (трансмиссия с двойным сцеплением) — 16Карданный вал и ось — 8Подвесная система — 26Рулевая система — 9Сдержанность — 11Тормозная система — 27Кузов (внутри и снаружи) — 119Электрическая система кузова — 98Отопление, вентиляция, кондиционирование — 27
5шагов
~30мин
2/5сложность
Выполнено 0 из 5

Компоненты и расположение компонентов

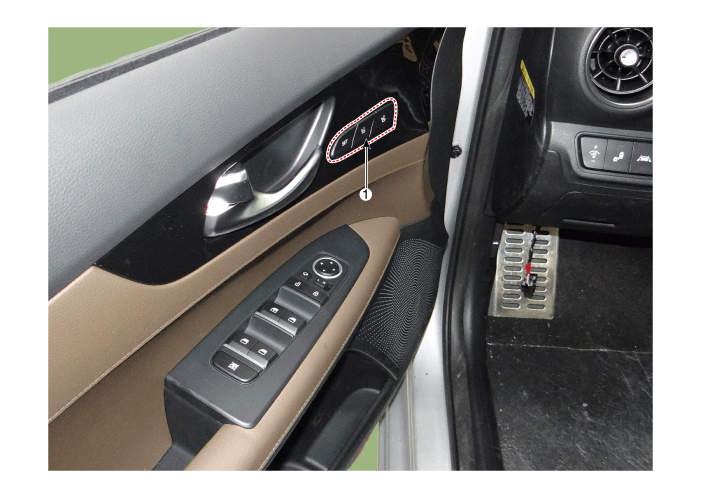

Расположение компонентов

1. Интегрированное управление системой памяти переключатель в сборе

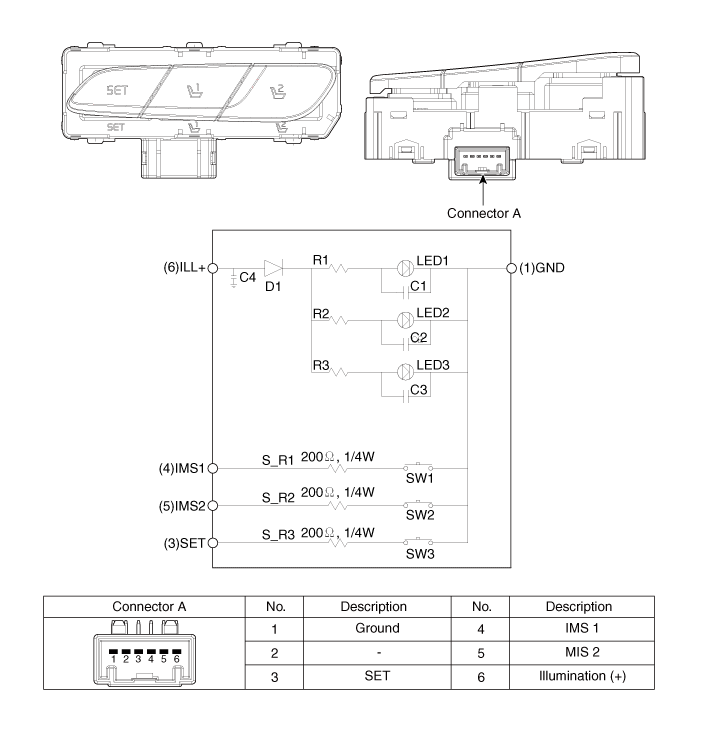

Принципиальные диаграммы

Функция разъема и терминала

Процедуры ремонта

Удаление

  1. Отсоедините отрицательную клемму аккумулятора.

  2. Снимите обивку водительской двери.

    (См. Кузов — «Облицовка передней двери»)

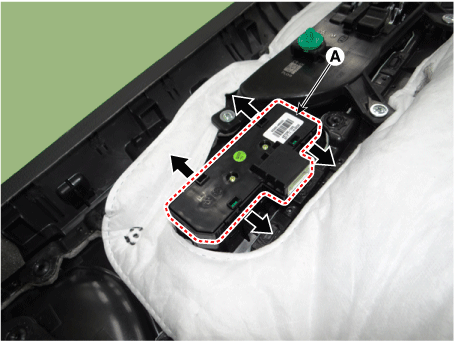

  3. Снимите переключатель IMS (A).

Монтаж

  1. Установите в порядке, обратном снятию.

осмотр

  1. Снимите обивку передней двери.

    (См. Кузов — «Облицовка передней двери»)

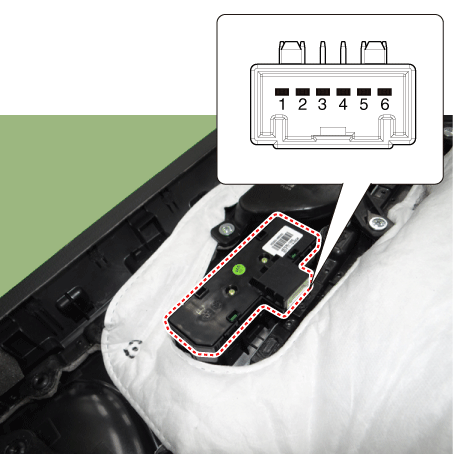

  2. При нажатии каждого переключателя проверьте поток электроэнергии между встроенными разъем переключателя сиденья с памятью и заземление, и если электричество не соответствует спецификации, замените переключатель.

    Выключатель Соединительный терминал Сопротивление (Ом)
    НАБОР 1-3 200
    Память 1 1-4
    Память 2 1-5
