Встроенное сиденье с памятью (IMS)
Компоненты и расположение компонентов

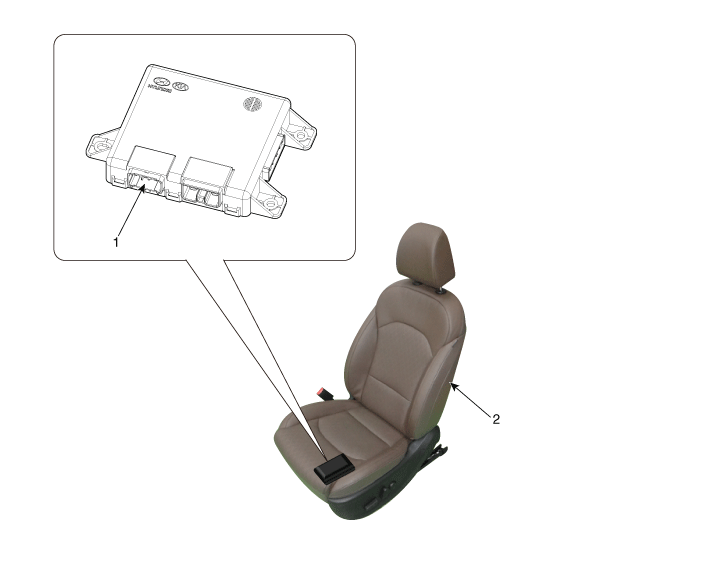

Расположение компонентов
| 1. Сиденье с электроприводом с памятью | 2. Сиденье водителя |
Принципиальные диаграммы

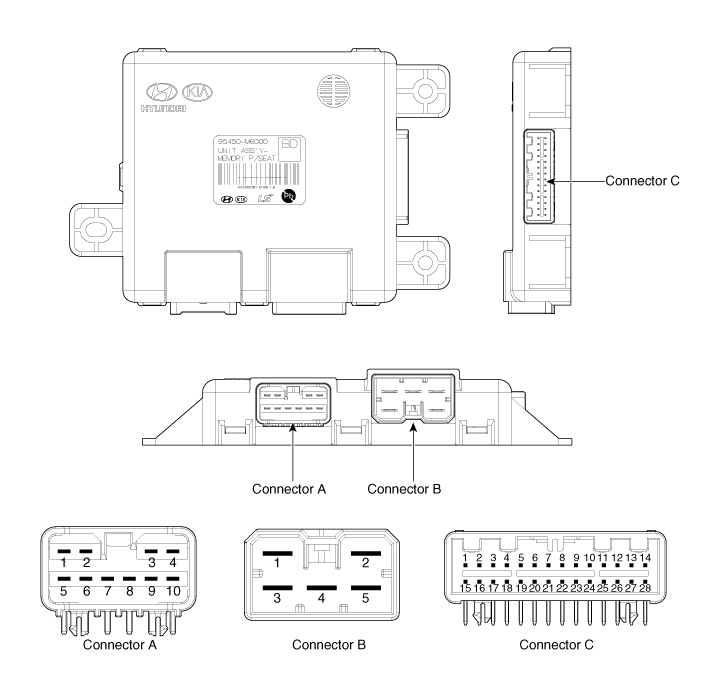

Функция разъема и терминала
| Нет. | Соединитель А | Соединитель Б | Соединитель С |
| 1 | - | Батарея (+) | Ползунковый переключатель (спереди) |
| 2 | Двигатель наклона (спереди) | Земля | Переключатель наклона (спереди) |
| 3 | Двигатель задней высоты (вверху) | Батарея (+) | Передний переключатель наклона (вверх) |
| 4 | Скользящий двигатель (спереди) | - | Задний переключатель высоты (вверху) |
| 5 | - | Земля | - |
| 6 | Двигатель наклона (сзади) | B-CAN (высокий) | |
| 7 | Двигатель переднего наклона (вверх) | B-CAN (низкий уровень) | |
| 8 | Передний двигатель наклона (вниз) | - | |
| 9 | Двигатель задней высоты (вниз) | - | |
| 10 | Двигатель скольжения (задний) | Датчик холла слайда | |
| 11 | Передний датчик холла наклона | ||
| 12 | - | ||
| 13 | Питание датчика положения сиденья | ||
| 14 | IGN 1 | ||
| 15 | Ползунковый переключатель (сзади) | ||
| 16 | Переключатель наклона (сзади) | ||
| 17 | Передний переключатель наклона (вниз) | ||
| 18 | Задний переключатель высоты (внизу) | ||
| 19 | - | ||
| 20 | Земля | ||
| 21 | - | ||
| 22 | - | ||
| 23 | - | ||
| 24 | Датчик холла наклона | ||
| 25 | Задний датчик высоты холла | ||
| 26 | - | ||
| 27 | - | ||
| 28 | Батарея (+) |

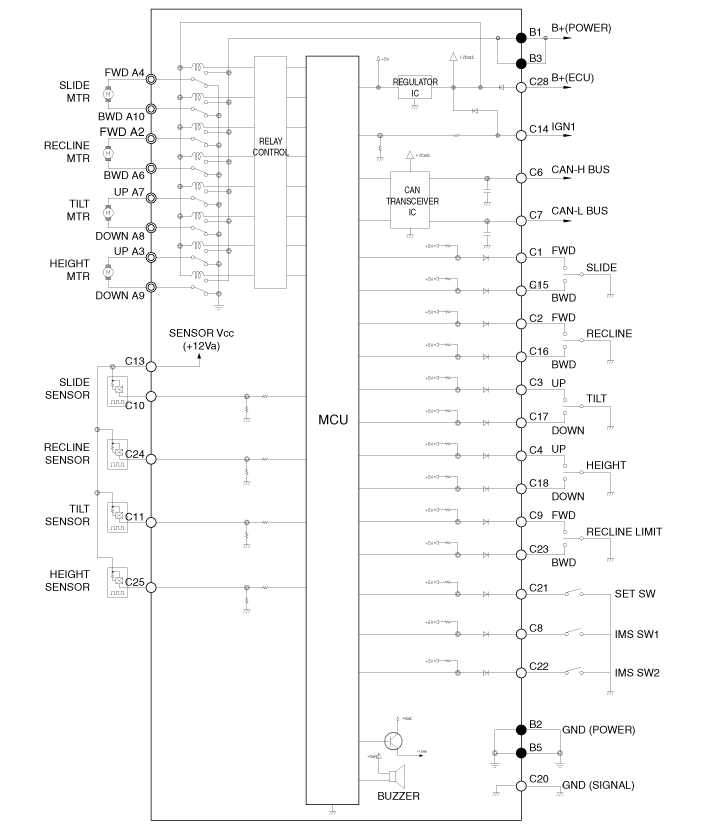

Принципиальная электрическая схема
Процедуры ремонта
Удаление
Прежде чем снимать сиденье водителя в сборе, потяните его вверх до упора. максимум, нажав переключатель регулировки высоты переднего сиденья.
Отсоедините отрицательную клемму аккумулятора.
Снимите переднее сиденье привода в сборе.
(См. Кузов — «Переднее сиденье в сборе»)

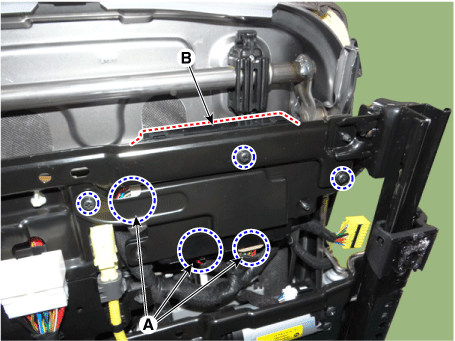

Снимите блок сиденья с памятью (B), ослабив винты после отсоединения. разъем (А).
Монтаж
Установите в порядке, обратном снятию.
осмотр
Диагностика с помощью КДС
В электрической системе тела неисправность можно быстро диагностировать с помощью система диагностики автомобиля (КДС).
Диагностическая система (KDS) предоставляет следующую информацию.
Самодиагностика: проверка неисправности и кодового номера (DTC).
Текущие данные: проверка состояния входных/выходных данных системы.
Проверка срабатывания: Проверка состояния работы системы.
Дополнительная функция: Управление другими функциями, включая систему настройка параметров и регулировка нулевой точки.
Выберите «Модель автомобиля» и «Модуль сиденья с электроприводом (PSM)» для проверки. для проверки автомобиля тестером.
Выберите меню «Текущие данные» для поиска текущего состояния ввода/вывода. данные.
Входные/выходные данные для датчиков, соответствующих сиденью с электроприводом модуль (PSM) можно проверить.
Чтобы принудительно активировать входное значение проверяемого модуля, выберите опция «Проверка активации».
