Электромагнитный клапан управления продувкой (PCSV)

Технические характеристики

Спецификация

Описание и работа

Описание

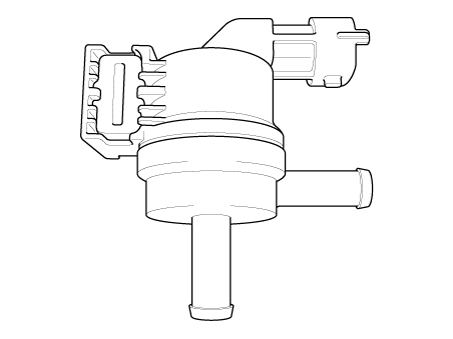

Электромагнитный клапан управления продувкой (PCSV) установлен на расширительном бачке и управляет проход между адсорбером и впускным коллектором. это электромагнитный клапан и открыт, когда ECM заземляет линию управления клапаном. Когда проход открыт (PCSV ON), пары топлива, хранящиеся в адсорбере, передаются во впускной коллектор.

Принципиальные диаграммы

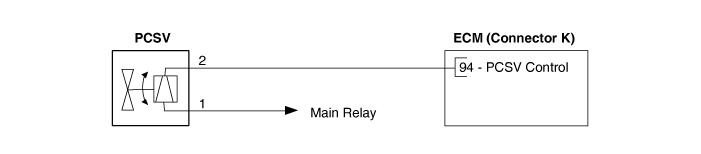

Принципиальная электрическая схема

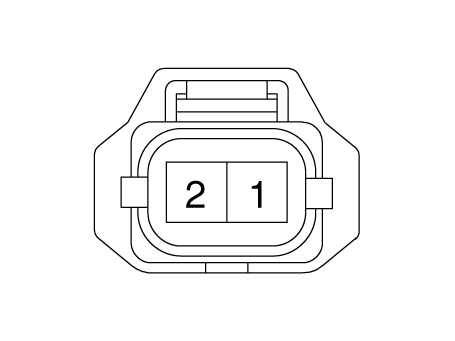

Соединитель жгута

Процедуры ремонта

осмотр

1. 1

   Выключите зажигание.

2. 2

   Отсоедините разъем PCSV.

3. 3

   Измерьте сопротивление между клеммами 1 и 2 PCSV.

4. 4

   Убедитесь, что сопротивление находится в пределах спецификации.

   Спецификация: 18,5–22,5 [23 °C]

Снятие и установка

1. 1

   Выключите зажигание и отсоедините отрицательный (-) аккумулятор. Терминал.

2. 2

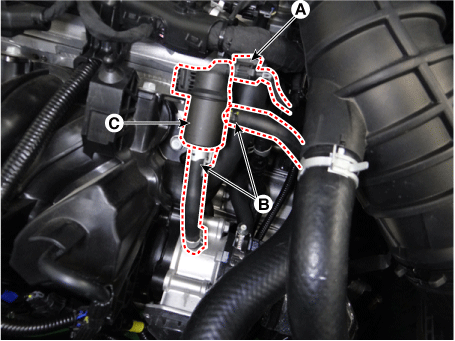

   Отсоедините разъем электромагнитного клапана управления продувкой (А) и паровой шланг. (Б).

3. 3

   Снимите электромагнитный клапан управления продувкой (С).



4. 4

   Установите в порядке, обратном снятию.
