Масляный регулирующий клапан CVVT (OCV)

Технические характеристики

Спецификация

Описание и работа

Описание

Система непрерывного изменения фаз газораспределения (CVVT) опережает или задерживает клапан. синхронизация впускного и выпускного клапана в соответствии с управляющим сигналом ECM который рассчитывается по частоте вращения двигателя и нагрузке.

При управлении CVVT происходит перекрытие или недопуск клапана, что улучшает экономия топлива и снижение выхлопных газов (NOx, HC) и улучшение характеристик двигателя за счет снижения насосных потерь, внутреннего эффекта рециркуляции отработавших газов, улучшения сгорания стабильность, улучшение объемного КПД и увеличение работы расширения.

Эта система состоит из

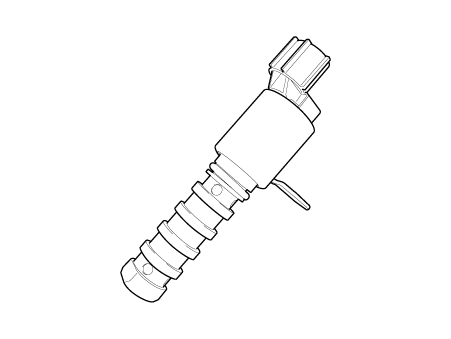

- масляный регулирующий клапан CVVT (OCV), который подает моторное масло на фазовращатель кулачка. или отсекает моторное масло от кулачкового фазовращателя в соответствии с PWM (Pulse With Модуляция) сигнал управления ECM.

- датчик температуры масла CVVT (OTS), измеряющий температуру масла в двигателе,

- Cam Phaser, который изменяет фазу кулачка, используя гидравлическую силу кулачка. машинное масло.

Моторное масло, поступающее от клапана управления маслом CVVT, изменяет фазу кулачка. в направлении вращения двигателя (Intake Aduance / Exhaust Retard) или наоборот (замедление впуска/опережение выпуска), вращая ротор, соединенный с распределительный вал внутри фазовращателя.

Принципиальные диаграммы

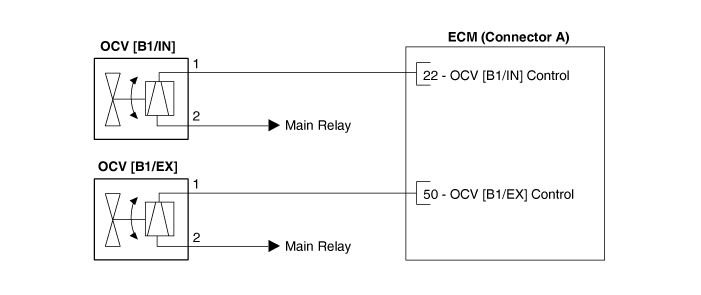

Принципиальная электрическая схема

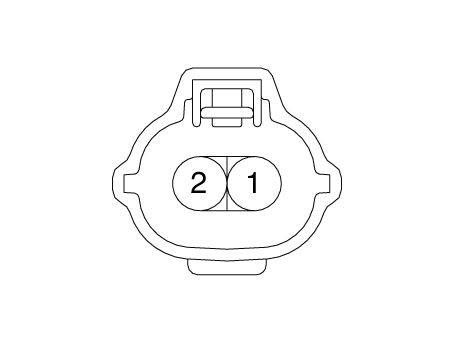

Соединитель жгута

[Банк1 / Впуск]

[Банк 1 / Выхлоп]

Процедуры ремонта

осмотр

1. 1

   Выключите зажигание.

2. 2

   Отсоедините разъем OCV.

3. 3

   Измерьте сопротивление между клеммами 1 и 2 OCV.

4. 4

   Убедитесь, что сопротивление находится в пределах спецификации.

   Спецификация: 6,9–7,9 [20 °C]

Снятие и установка

1. 1

   Выключите зажигание и отсоедините отрицательный (-) аккумулятор. Терминал.

2. 2

   Отсоедините разъем клапана управления маслом CVVT.

3. 3

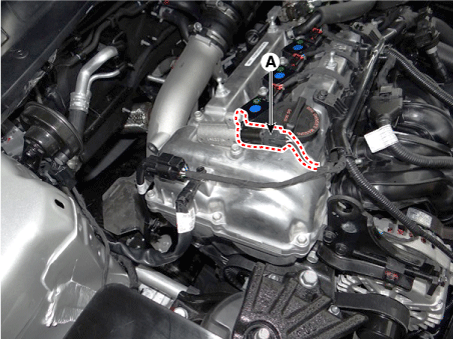

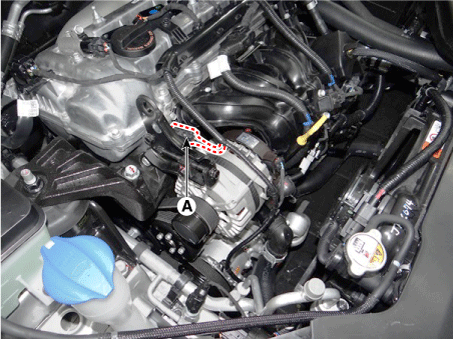

   Снимите клапаны (А), ослабив крепежный болт.

   Болт крепления масляного клапана CVVT:

   9,8–11,8 Н·м

   [Банк 1 / Впуск]



   [Банк 1/выхлоп]



4. 4

   Установите в порядке, обратном снятию.
