Электромагнитный клапан управления RCV

Технические характеристики

Спецификация

Описание и работа

Описание

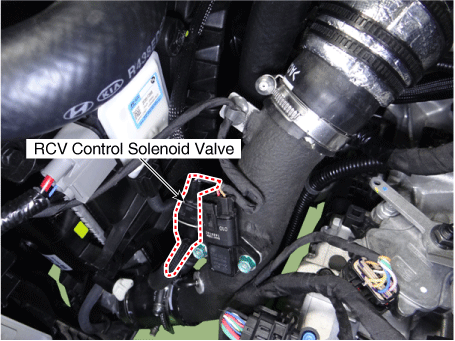

RCV (клапан рециркуляции) Управляющий электромагнитный клапан установлен на системе охлаждения. мотор панорамирования и приводит в действие привод RCV, который управляет байпасным проходом компрессор турбокомпрессора.

Когда дроссельная заслонка закрыта во время работы двигателя [Tip-Out], шум удара крыльчатки произойдет из-за быстрого увеличения давления наддува. Так, в этом случае, чтобы предотвратить это явление, ECM поддерживает соответствующие повысить давление, открыв перепускной канал.

Принципиальные диаграммы

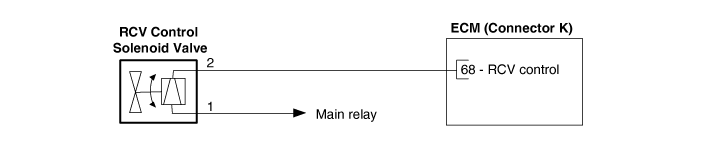

Принципиальная электрическая схема

Процедуры ремонта

осмотр

1. 1

   Выключите зажигание.

2. 2

   Отсоедините разъем RCV.

3. 3

   Измерьте сопротивление между клеммами RCV 1 и 2.

4. 4

   Убедитесь, что сопротивление находится в пределах спецификации.

   Спецификация: 28,3-31,1 [20 °C]

Снятие и установка

1. 1

   Выключите зажигание и отсоедините отрицательный (-) аккумулятор. Терминал.

2. 2

   Снимите воздуховод.

3. 3

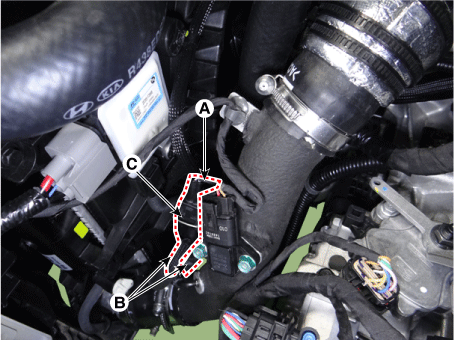

   Отсоедините разъем электромагнитного клапана управления RCV (A) и паровые шланги. (Б).

4. 4

   Снимите электромагнитный клапан управления RCV (C) после ослабления крепления. болт.

   Болт крепления кронштейна электромагнитного клапана управления RCV:

   9,8–11,8 Н·м



5. 5

   Установите в порядке, обратном снятию.
