Kia Forte: Система управления двигателем/датчик температуры впускного воздуха (IATS)

Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Управление двигателем/топливная система / Система управления двигателем / Датчик температуры воздуха на впуске (IATS)

Технические характеристики
Спецификация

Температура
Сопротивление (кОм)
°С
°F
-40
-40
40,93 - 48,35
-20
-4
13.89 - 16.03
0
32
5.38 - 6.09
10
50
3,48 - 3,90
20
68
2,31 - 2,57
40
104
1,08 - 1,21
50
122
0,76 - 0,85
60
140
0,54 - 0,62
80
176
0,29 - 0,34

Описание и работа
Описание

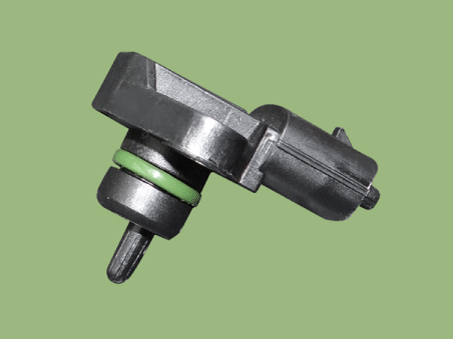

Датчик температуры впускного воздуха (IATS) встроен в датчик абсолютного давления во впускном коллекторе. Датчик и определяет температуру всасываемого воздуха.

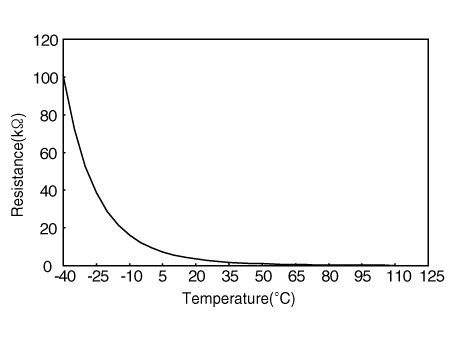

Для точного расчета количества воздуха необходима коррекция температуры воздуха. потому что плотность воздуха зависит от температуры. Таким образом, ECM использует не только Сигнал MAPS, а также сигнал IATS. Этот датчик имеет отрицательный температурный коэффициент (NTC) Термистор и его сопротивление изменяются обратно пропорционально температуре.

Принципиальные диаграммы

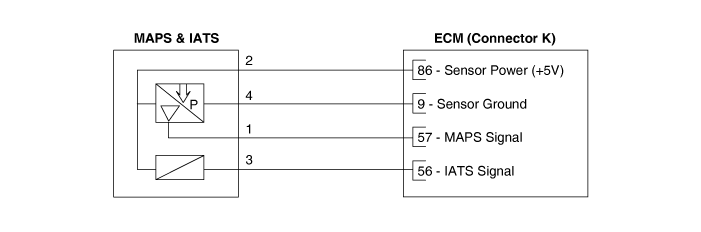

Принципиальная электрическая схема

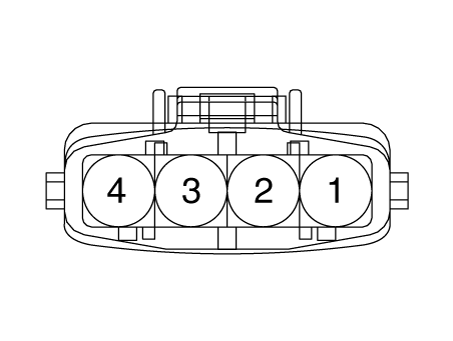

Соединитель жгута

Процедуры ремонта
осмотр
1.

Выключите зажигание.

2.

Отсоедините разъем IATS.

3.

Измерьте сопротивление между клеммами 3 и 4 IATS.

4.

Убедитесь, что сопротивление находится в пределах спецификации.

Температура
Сопротивление (кОм)
°С
°F
-40
-40
40,93 - 48,35
-20
-4
13.89 - 16.03
0
32
5.38 - 6.09
10
50
3,48 - 3,90
20
68
2,31 - 2,57
40
104
1,08 - 1,21
50
122
0,76 - 0,85
60
140
0,54 - 0,62
80
176
0,29 - 0,34

Снятие и установка
1.

Выключите зажигание и отсоедините отрицательный (-) аккумулятор. Терминал.

2.

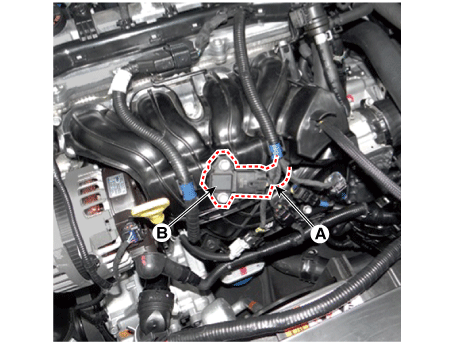

Отсоедините разъем датчика абсолютного давления в коллекторе (А).

3.

Снимите датчик (В) с впускного коллектора, ослабив крепление болты.

Болт крепления датчика температуры воздуха на впуске:

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

4.

Установите в порядке, обратном снятию.

•

Затяните компонент с указанными моментами затяжки.

•

Обратите внимание, что внутреннее повреждение может произойти, когда компонент сбрасывается. Если компонент был удален, если он поврежден осмотрите перед установкой.

•

Вставьте датчик в установочное отверстие и будьте осторожны не повредить.
