Датчик температуры охлаждающей жидкости двигателя (ECTS)

Технические характеристики

Спецификация

Описание и работа

Описание

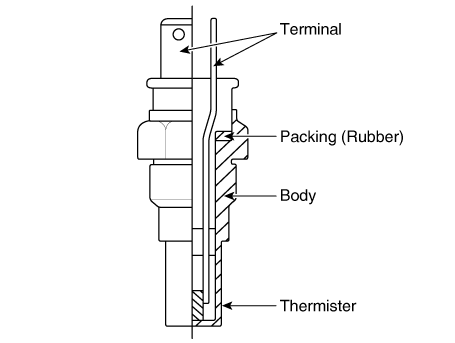

Датчик температуры охлаждающей жидкости двигателя (ECTS) расположен в канале охлаждающей жидкости двигателя. головки блока цилиндров для определения температуры охлаждающей жидкости двигателя. ECTS использует термистор, который меняет сопротивление в зависимости от температуры.

Электрическое сопротивление ECTS уменьшается с повышением температуры, и увеличивается с понижением температуры. Опорный +5В подается на ECTS через резистор в ECM. То есть резистор в ECM и термистор в ECTS соединены последовательно. Когда значение сопротивления термистора в ECTS изменяется в зависимости от температуры охлаждающей жидкости двигателя, выходное напряжение также меняется.

При работе холодного двигателя ECM увеличивает продолжительность впрыска топлива и управляет моментом зажигания, используя информацию о температуре охлаждающей жидкости двигателя во избежание остановки двигателя и улучшения управляемости.

Принципиальные диаграммы

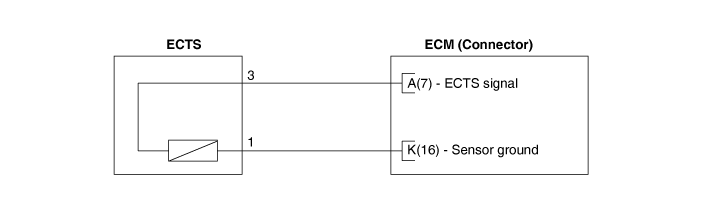

Принципиальная электрическая схема

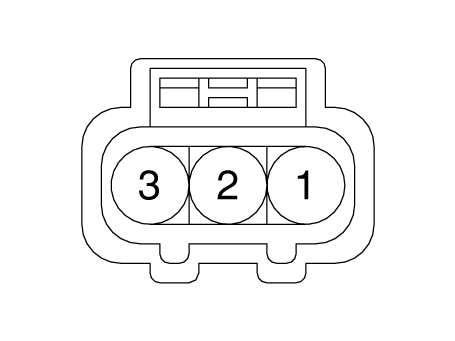

Соединитель жгута

Процедуры ремонта

осмотр

1. 1

   Выключите зажигание.

2. 2

   Удалите ECTS (см. «Удаление»).

3. 3

   После погружения термистора датчика в охлаждающую жидкость двигателя измерьте сопротивление между клеммами ECTS 1 и 3.

4. 4

   Убедитесь, что сопротивление находится в пределах спецификации.

   Температура		Сопротивление (кОм)
   °С	°F
   -40	-40	48.14
   -20	-4	14.13 - 16.83
   0	32	5,79
   20	68	2,31 - 2,59
   40	104	1,15
   60	140	0,59
   80	176	0,32

Снятие и установка

1. 1

   Выключите зажигание и отсоедините отрицательный (-) аккумулятор. Терминал.

2. 2

   Снимите воздушный фильтр в сборе и воздухозаборный шланг.

   (См. Механическая система двигателя — «Воздушный фильтр»)

3. 3

   Извлеките аккумулятор.

   (См. Электрическая система двигателя — «Аккумулятор»)

4. 4

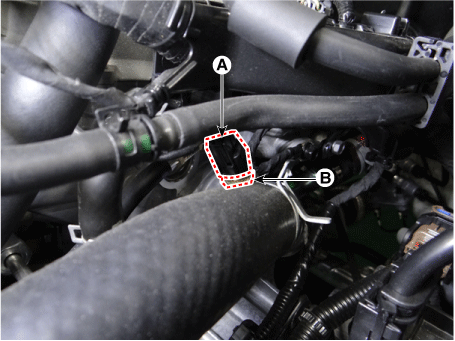

   Отсоедините разъем датчика температуры охлаждающей жидкости двигателя (А).

5. 5

   Снимите датчик температуры охлаждающей жидкости двигателя (В).

   Датчик температуры охлаждающей жидкости двигателя:

   29,4–39 Н·м



6. 6

   Установите в порядке, обратном снятию.

7. 7

   Залейте охлаждающую жидкость двигателя.

   (См. Механическая система двигателя — «Охлаждающая жидкость»)
