Kia Forte: Система управления двигателем/датчик температуры окружающего воздуха (ATS)
Технические характеристики
| Спецификация |
|
Температура [⁰C(⁰F)]
|
Сопротивление (кОм)
|
|
-40(-40)
|
811,1 - 956,8
|
|
-20(-4)
|
255,6 - 287,7
|
|
0(32)
|
91,5 - 98,8
|
|
20(68)
|
36,6 - 38,0
|
|
30(86)
|
23,8 - 24,7
|
|
40(104)
|
15,7 - 16,6
|
|
50(122)
|
10,6 - 11,3
|
|
60(140)
|
7,2 - 7,9
|
|
80(176)
|
3,6 - 4,0
|
Описание и работа
| Описание |

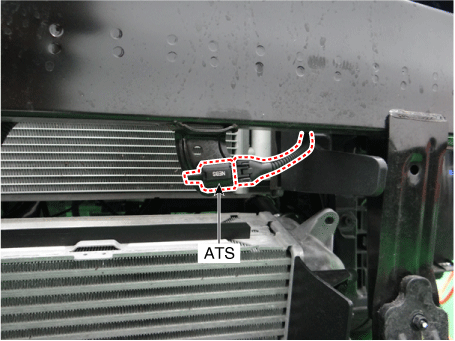

Датчик температуры окружающего воздуха (ATS) установлен на внешнем модуле и определяет температура окружающей среды. ECM получает не только температуру всасываемого воздуха, но и информация о температуре окружающего воздуха в то же время, чтобы контролировать потребление точное количество воздуха, подаваемое через турбонагнетатель. Электрическое сопротивление Термистор уменьшается с повышением температуры и увеличивается с повышением температуры. уменьшается Этот датчик имеет отрицательный температурный коэффициент (NTC) и его сопротивление находится в обратной зависимости от температуры.
Процедуры ремонта
| осмотр |
| 1. |
Выключите зажигание. |
| 2. |
Отсоедините разъем ATS. |
| 3. |
Измерьте сопротивление между клеммами 1 и 2 ATS. |
| 4. |
Убедитесь, что сопротивление находится в пределах спецификации.
|
| Снятие и установка |
| 1. |
Выключите зажигание и отсоедините клемму (-) аккумуляторной батареи. |
| 2. |
Снимите крышку машинного отделения. (См. раздел «Механическая система двигателя» — «Машинное отделение под крышкой») |
| 3. |

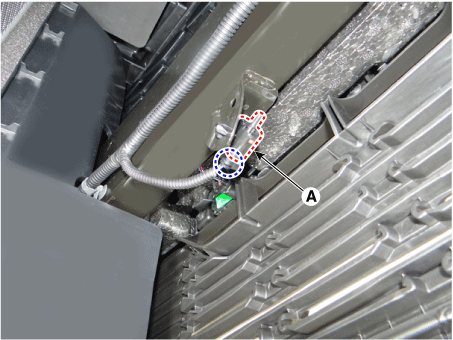

Отсоедините разъем, а затем снимите датчик температуры окружающего воздуха. (А).
|
| 4. |
Установите в порядке, обратном снятию.
|
Датчик температуры впускного воздуха (IATS)
Технические характеристики
Спецификация
Температура
Сопротивление (кОм)
°С
°F
-40
-40
40,93 - 48,35 ...
Датчик давления наддува (ДДП)
Технические характеристики
Спецификация
Давление
[кПа (кг/см² / psi)]
Выходное напряжение (В) [Vref=5V]
32,5 (0,33, 4,71)
0,5
...
