Антенна смарт-ключа

Процедуры ремонта

Удаление

Внутренняя антенна 1

1. 1

   Отсоедините отрицательную клемму аккумулятора.

2. 2

   Снимите центральную нижнюю панель аварийной подушки.

   (См. Кузов — «Центральная нижняя панель аварийной площадки»)

3. 3

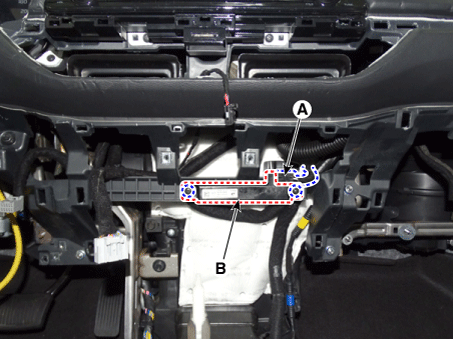

   Снимите внутреннюю антенну 1 (B), ослабив винты после отсоединения разъем (А).



Внутренняя антенна 2

1. 1

   Отсоедините отрицательную клемму аккумулятора.

2. 2

   Снимите напольную консоль в сборе.

   (См. Кузов — «Узел напольной консоли»)

3. 3

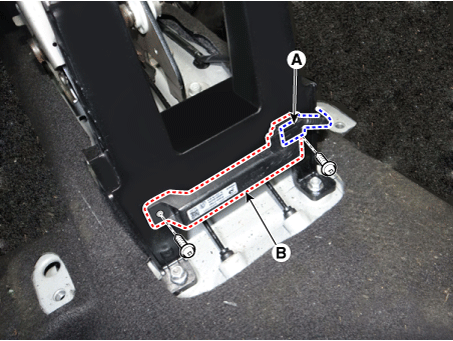

   Снимите внутреннюю антенну 2 (B), ослабив винты после отсоединения разъем (А).



Магистральная антенна

1. 1

   Отсоедините отрицательную клемму аккумулятора.

2. 2

   Снимите заднюю поперечную обшивку.

   (См. Кузов — «Задняя поперечная обшивка»)

3. 3

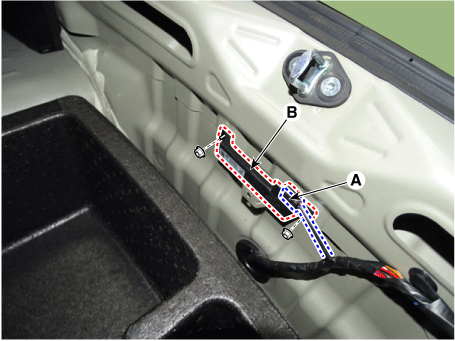

   Снимите магистральную антенну (В), ослабив гайки после отсоединения разъем (А).



Антенна багажника

1. 1

   Отсоедините отрицательную клемму аккумулятора.

2. 2

   Снимите заднюю поперечную обшивку.

   (См. Кузов — «Задняя поперечная обшивка»)

3. 3

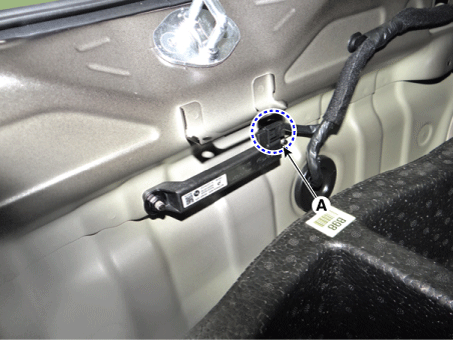

   Отсоедините разъем антенны двери багажного отделения (А).



4. 4

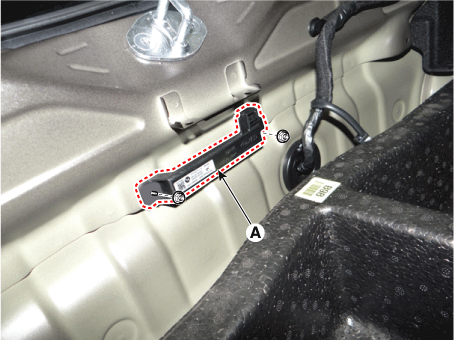

   Снимите антенну двери багажного отделения (А), предварительно ослабив крепежные гайки.



Антенна заднего бампера

1. 1

   Отсоедините отрицательную клемму аккумулятора.

2. 2

   Снимите задний бампер в сборе.

   (См. Кузов — «Задний бампер в сборе»)

3. 3

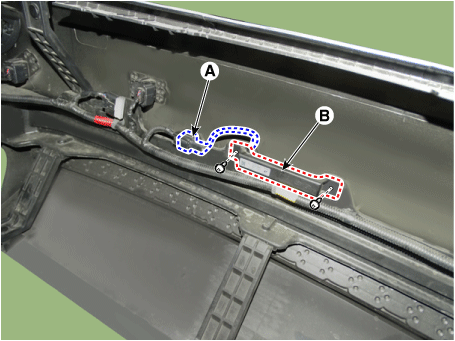

   Снимите антенну заднего бампера (B), ослабив винты после отсоединения разъем (А).



Внешняя ручка двери

1. 1

   Отсоедините отрицательную клемму аккумулятора.

2. 2

   Снимите наружную ручку передней двери.

   (См. Кузов — «Внешняя ручка передней двери»)

Монтаж

1. Установите в порядке, обратном снятию.

осмотр

Диагностика срабатывания антенны

1. 1

   Подключите кабель KDS к разъему канала передачи данных в случае аварии со стороны водителя. нижняя панель накладки.

2. 2

   После включения зажигания выберите «Проверка действия».

3. 3

   Установите смарт-ключ рядом с соответствующей антенной и управляйте им с помощью KDS.

4. 4

   Если светодиод смарт-ключа мигает, смарт-ключ исправен.

5. 5

   Если светодиод смарт-ключа не мигает, проверьте напряжение смарт-ключа. батарея.

6. 6

   Активация антенны

   • Внутренняя антенна 1

   • Внутренняя антенна 2

   • Антенна багажника/задней двери

   • Бамперная антенна

   • Антенна двери водителя

   • Вспомогательная дверная антенна

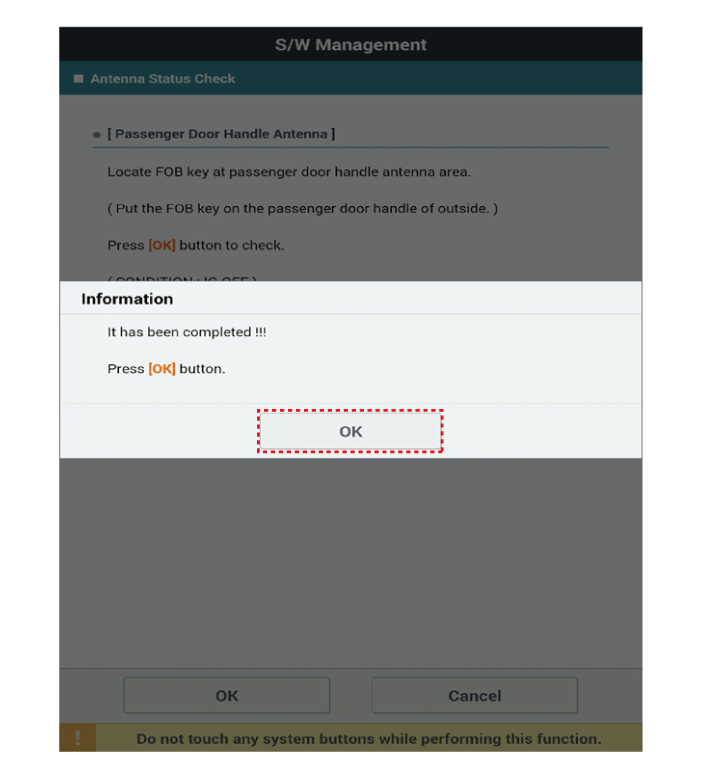

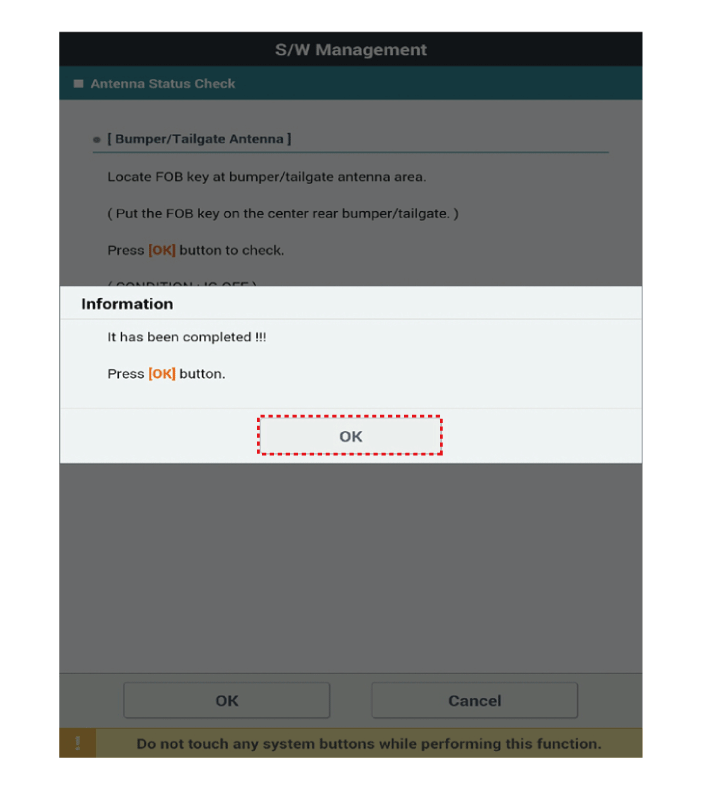

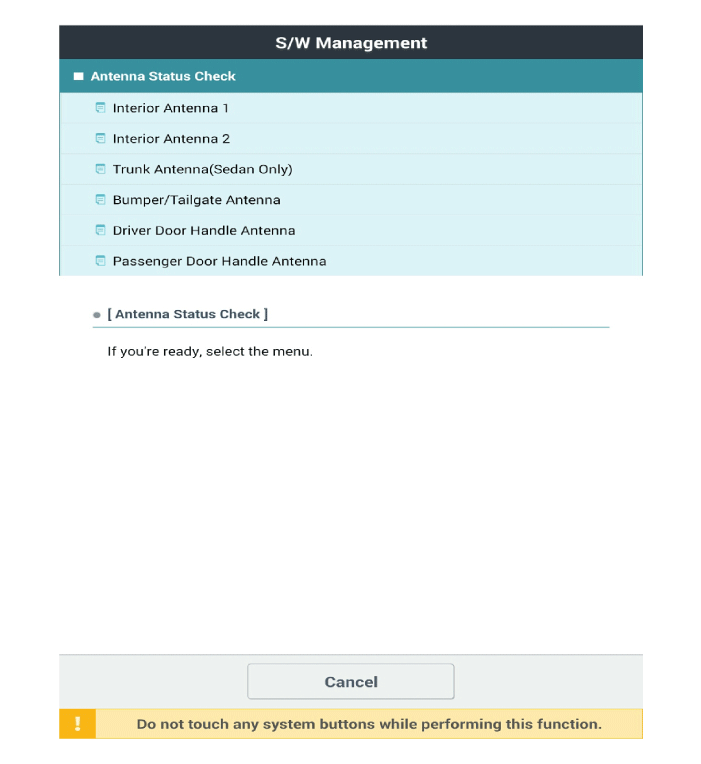

Проверка состояния антенны

1. 1

   Подключите кабель KDS к разъему канала передачи данных в случае аварии со стороны водителя. нижняя панель накладки.

2. 2

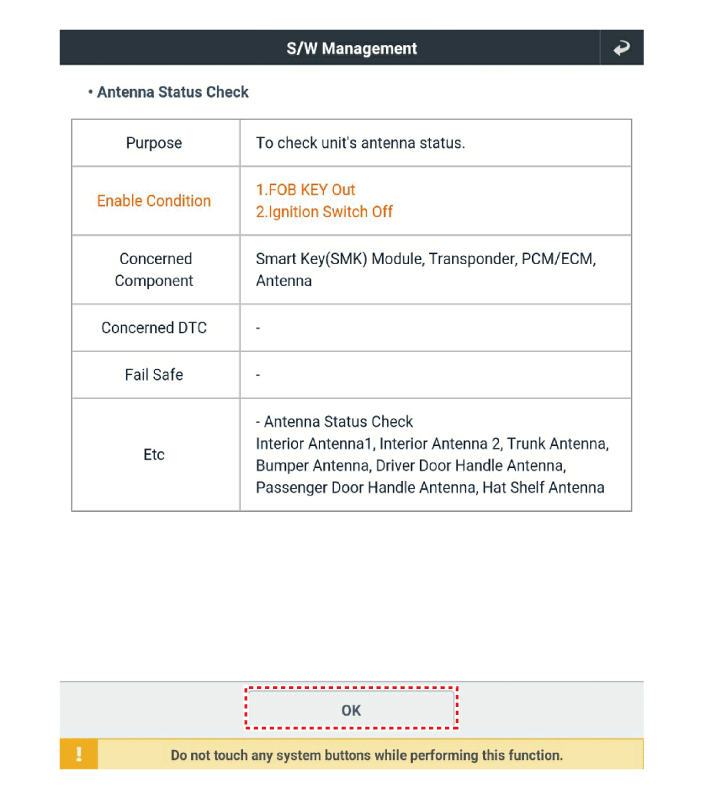

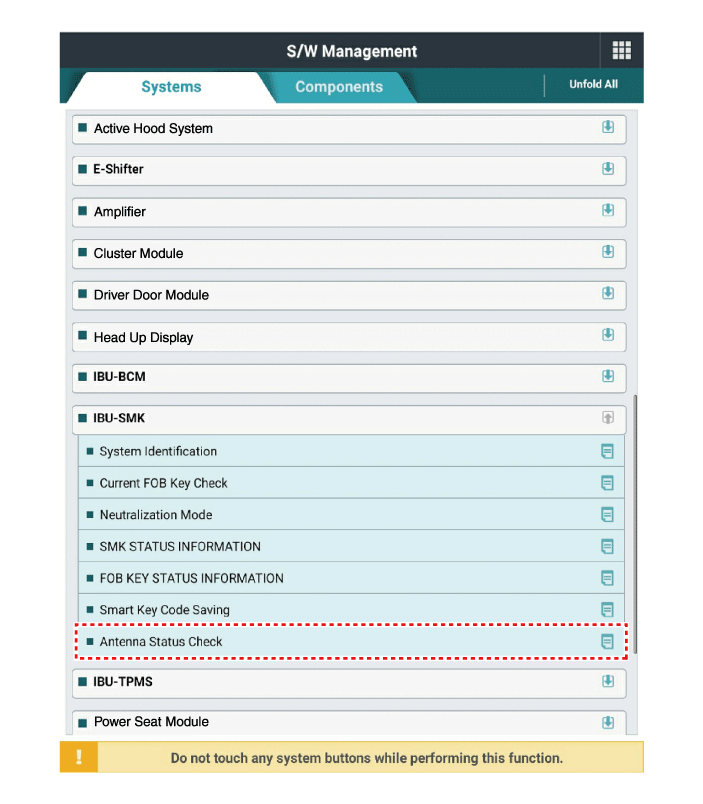

   Выберите «Проверка состояния антенны».





3. 3

   После включения IG выберите «Проверка состояния антенны».



4. 4

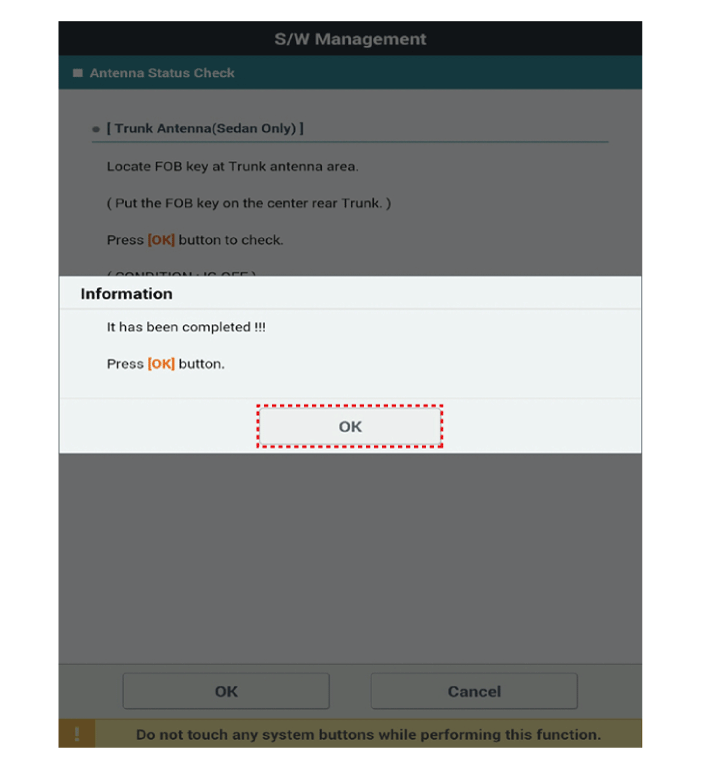

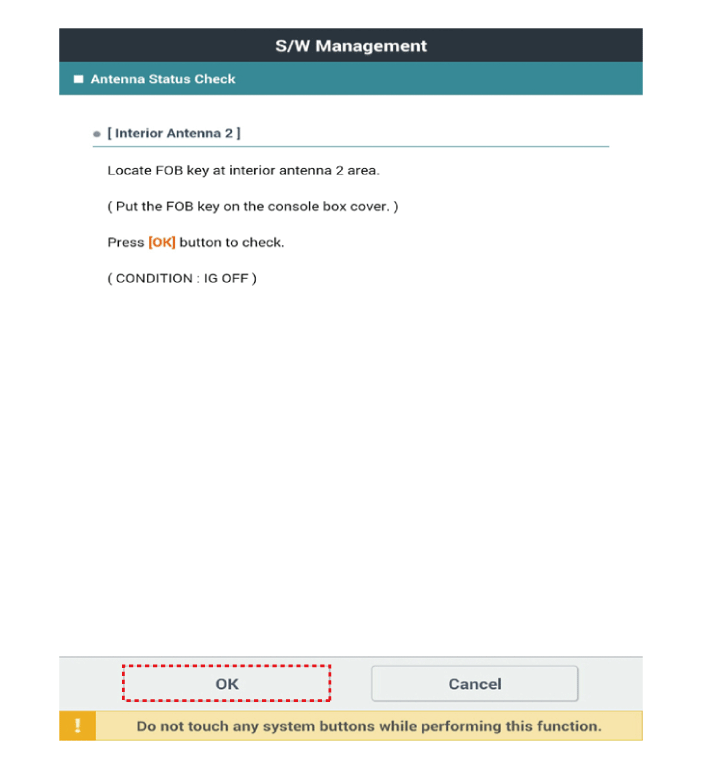

   Установите смарт-ключ рядом с соответствующей антенной и управляйте им с помощью KDS.

























5. 5

   Если смарт-ключ работает нормально, соответствующая антенна, смарт-ключ (передача, прием) и внешний приемник в норме.

6. 6

   Состояние антенны

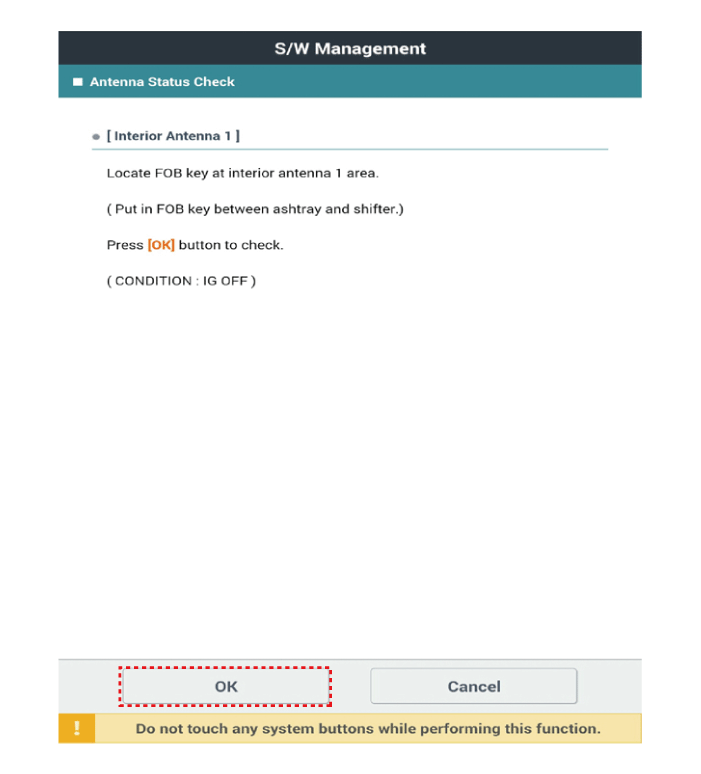

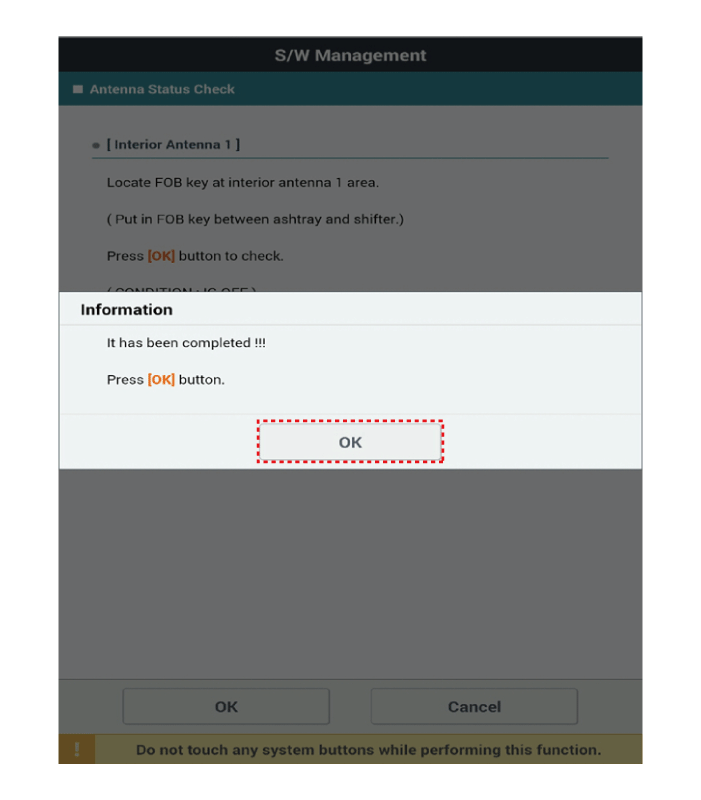

   • Внутренняя антенна 1

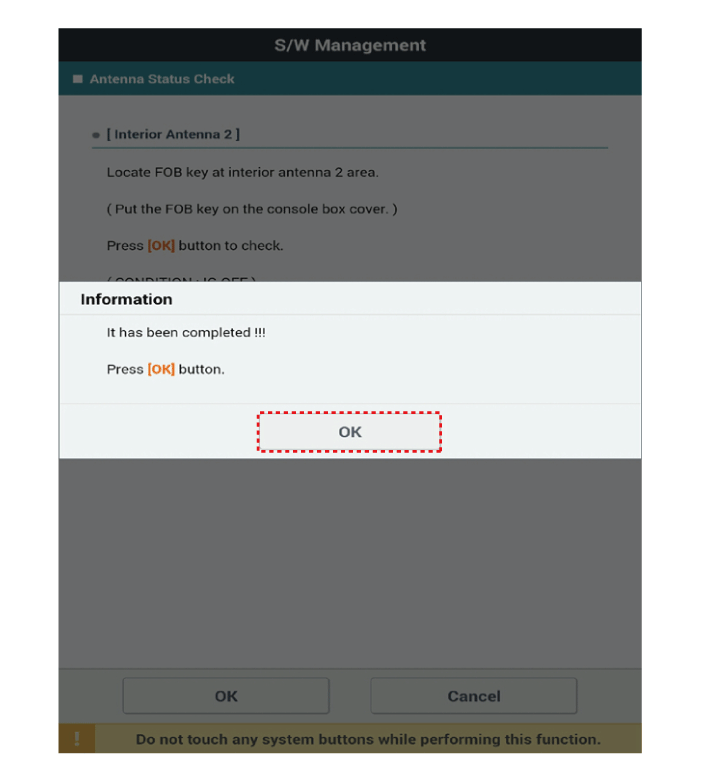

   • Внутренняя антенна 2

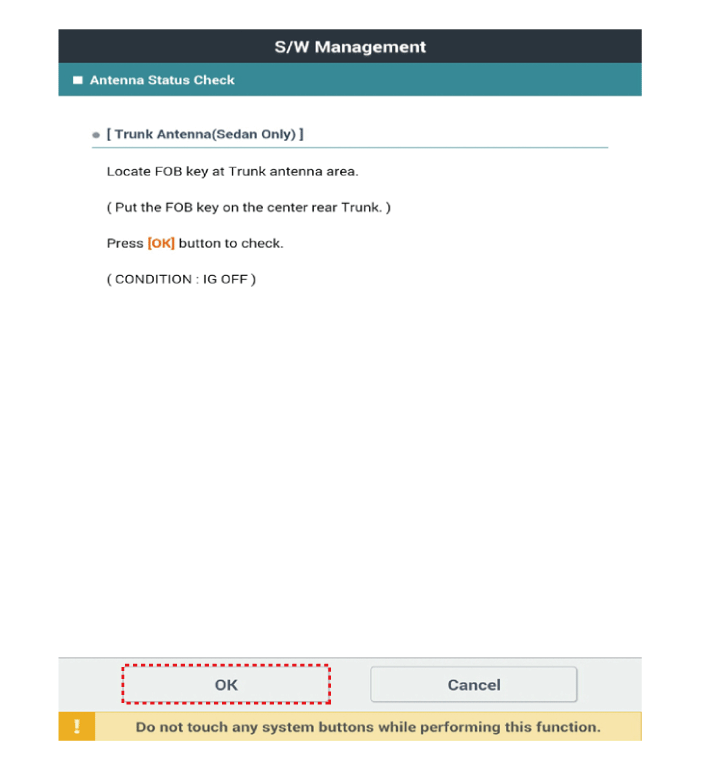

   • Магистральная антенна

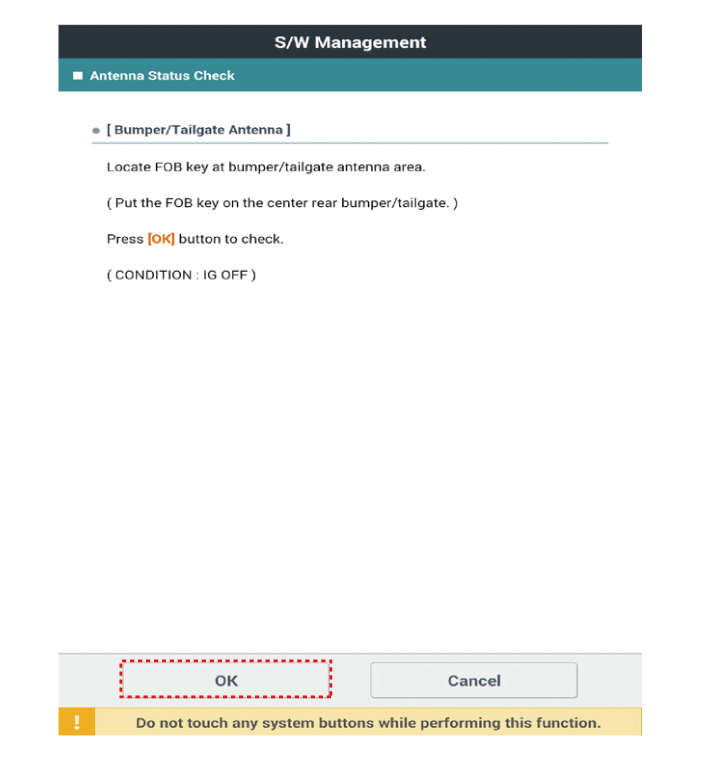

   • Бамперная антенна

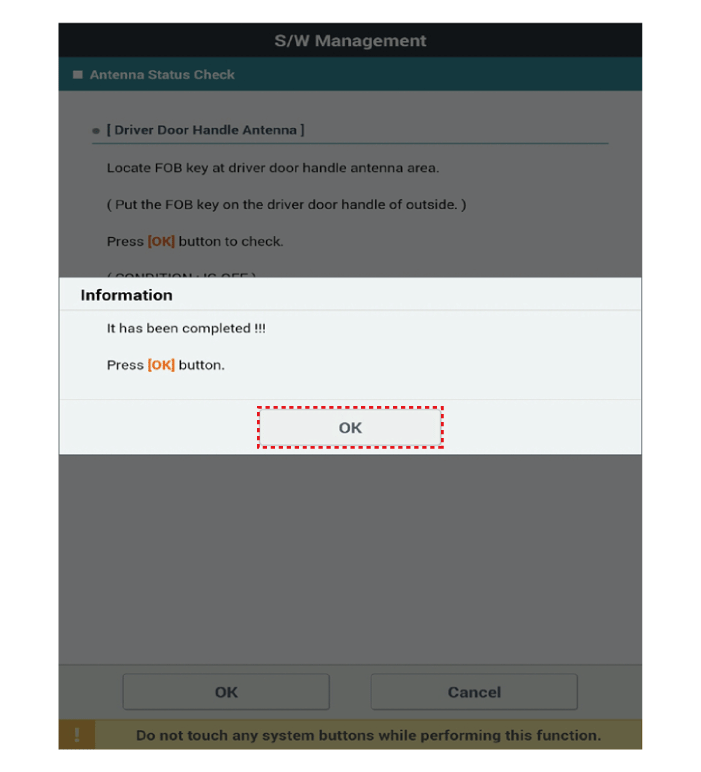

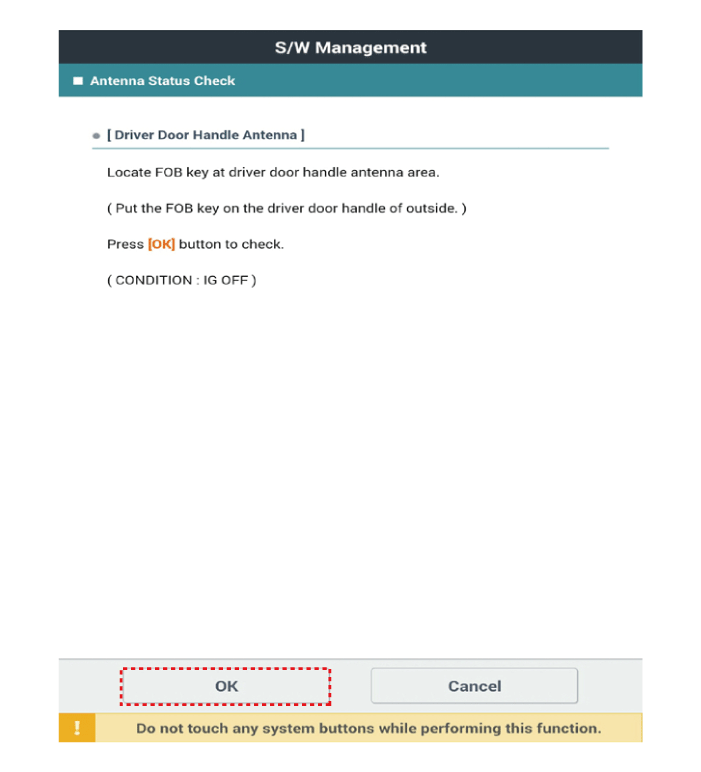

   • Антенна двери водителя

   • Вспомогательная дверная антенна
