Kia Forte: система смарт-ключей / блок смарт-ключей

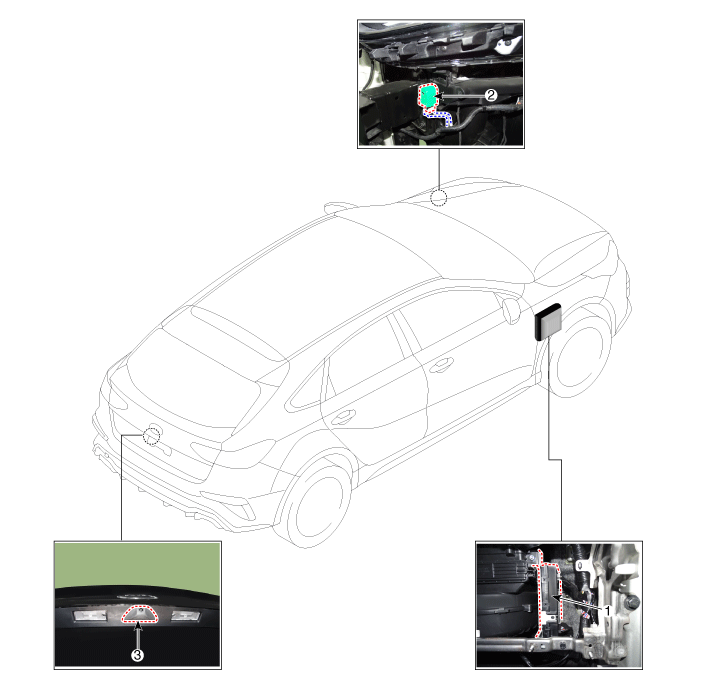

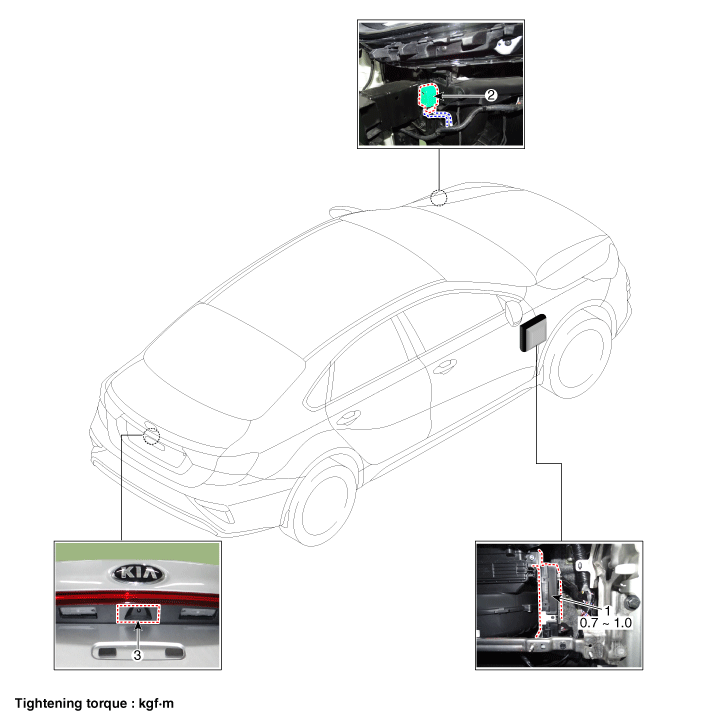

Компоненты и расположение компонентов
| Компоненты |
| [4ДР] |
|
1. Встроенный блок управления кузовом
(МСБ)
2. Зуммер |
3 .Ручка крышки багажника
|
| [5ДР] |
|
1. Встроенный блок управления кузовом
(МСБ)
2. Зуммер |
3 .Ручка крышки багажника
|
Принципиальные диаграммы

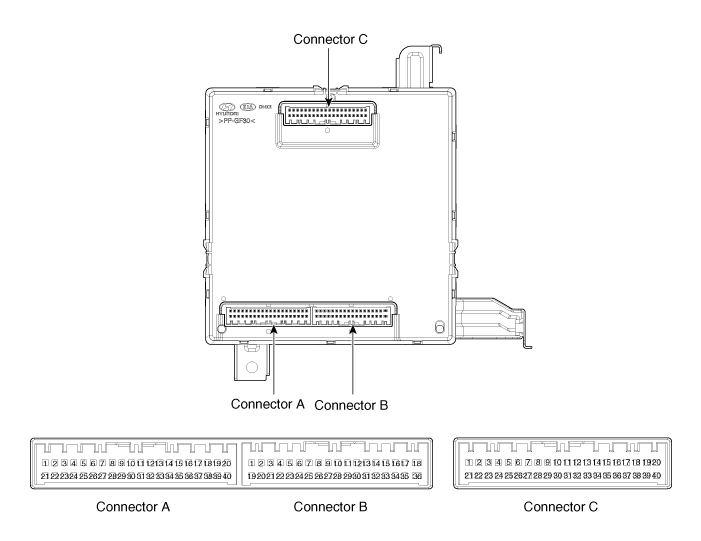

| Функция разъема и терминала |
|
Нет.
|
Соединитель А
|
Соединитель Б
|
Соединитель С
|
|
1
|
-
|
Передний омыватель switch_input
|
Драйвер вне ручки switch_input
|
|
2
|
Лампа кармана лужи_output
|
-
|
Пассажирская внешняя ручка switch_input
|
|
3
|
-
|
-
|
Поиск брелока signal_output (на WPC)
|
|
4
|
-
|
-
|
-
|
|
5
|
Внешний зуммер_выход
|
-
|
RPM_input
|
|
6
|
Индикатор заднего центрального ремня безопасности_выход
|
Парковочный переключатель стеклоочистителя_input
|
Подсветка SSB (+)_выход
|
|
7
|
Индикатор заднего левого ремня безопасности_output
|
Индикатор безопасности_выход
|
ACC relay_output
|
|
8
|
Индикатор заднего правого ремня безопасности_выход
|
Тормозной переключатель_вход
|
IGN 1 реле_выход
|
|
9
|
Индикатор ремня безопасности пассажира_выход
|
Haptic_output
|
IGN 2 реле_выход
|
|
10
|
Переключатель фар High_input
|
Переключатель громкости переднего стеклоочистителя_input
|
Запустить relay_output
|
|
11
|
Наружное зеркало unfolding_output
|
-
|
Привод снаружи ручки switch_output
|
|
12
|
Складывание наружного зеркала_выход
|
-
|
Пассажирская внешняя ручка switch_output
|
|
13
|
-
|
Выделенный ДХО
|
Внутренняя антенна 1 (+)_выход
|
|
14
|
PDW alarm_output
|
PDW option_input
|
Внутренняя антенна 2 (+)_выход
|
|
15
|
Выходная мощность PDW-R
|
B-CAN_Низкий
|
Внутренняя магистральная антенна 3 (+)_выход
|
|
16
|
Выходная мощность PDW-F
|
B-CAN_High
|
Антенна заднего бампера (+)_выход
|
|
17
|
PDW power_input
|
Power_ground
|
-
|
|
18
|
ESCL Enable_output
|
ECU_ground
|
-
|
|
19
|
Разблокировка ESCL switch_input
|
-
|
-
|
|
20
|
ESCL (-)_output
|
-
|
-
|
|
21
|
-
|
-
|
Переключатель SSB 1_input
|
|
22
|
KLINE_иммобилайзер
|
-
|
Переключатель SSB 2_input
|
|
23
|
-
|
Индикатор переключателя PDW_output
|
AT: 'P' position_input
MT : switch_input блокировки IGN (муфта) |
|
24
|
-
|
Передний стеклоочиститель switch_input
|
ESCL_COM
|
|
25
|
Люк на крыше status_input
|
-
|
Датчик скорости вращения колеса_вход
|
|
26
|
PDW switch_input
|
Многофункциональный переключатель Ground_input
|
-
|
|
27
|
-
|
Реле питания стеклоочистителя_выход
|
-
|
|
28
|
-
|
Датчик автоматического освещения Ground_output
|
-
|
|
29
|
-
|
Сигнал датчика автоматического освещения_input
|
-
|
|
30
|
ЛИН 1 (PDW)
|
Датчик автоматического освещения power_output
|
Начать Feedback_input
|
|
31
|
ESCL (+)_выход
|
-
|
Переключатель внешней ручки водителя антенна_выход
|
|
32
|
Переключатель света_вход
|
Реле высокого уровня переднего стеклоочистителя_выход
|
Переключатель внешней ручки пассажира антенна_выход
|
|
33
|
Противотуманные фары switch_input
|
Реле низкого уровня переднего стеклоочистителя_выход
|
Внутренняя антенна 1 (-)_выход
|
|
34
|
IGN 2_ввод
|
Передний стеклоочиститель с низким задним ходом switch_input
|
Внутренняя антенна 2 (-)_выход
|
|
35
|
IGN 1_вход
|
P-CAN_Низкий
|
Внутренняя магистральная антенна 3 (-)_выход
|
|
36
|
ASS_input
|
P-CAN_High
|
Бамперная антенна (-)_выход
|
|
37
|
Power_battery (+)
|
-
|
-
|
|
38
|
ЭБУ_батарея (+)
|
-
|
-
|
|
39
|
Мощность_выходной мощности антенны иммобилайзера
|
-
|
-
|
|
40
|
Антенна иммобилайзера Ground_Output
|
-
|
-
|
Процедуры ремонта
| Удаление |
Интегрированный блок управления кузовом (IBU)
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели. |
| 1. |
Снимите нижнюю панель аварийной подушки. (См. Кузов — «Нижняя панель аварийной площадки») |
| 2. |

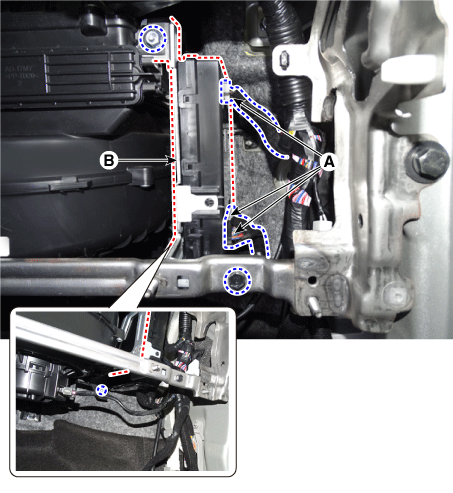

Снимите IBU (B), ослабив крепежный болт и гайку после отсоединения. разъем (А).
|
Зуммер
| 1. |
Отсоедините отрицательную клемму аккумулятора. |
| 2. |
Снимите нижнюю крышку. Nu 2.0 MPI (см. Механическая система двигателя — «Машинное отделение под крышкой») Гамма 1,6 MPI (см. Механическая система двигателя — «Моторное отделение под Крышка") |
| 3. |

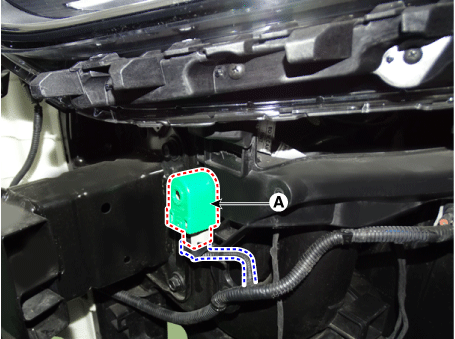

Снимите зуммер (А) после отсоединения разъема.
|
Ручка крышки багажника
| 1. |
Отсоедините отрицательную клемму аккумулятора. |
| 2. |
Снимите обивку крышки багажника. (См. Кузов — «Отделка крышки багажника») |
| 3. |
Снимите внутренний задний комбинированный фонарь. (См. Система освещения — «Задний комбинированный фонарь») |
| 4. |

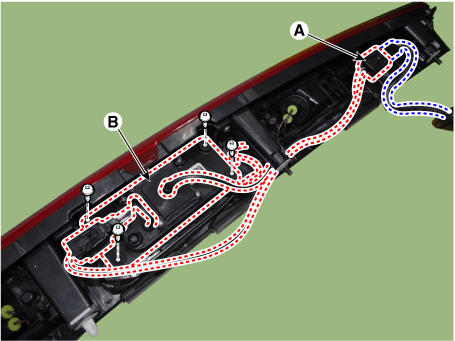

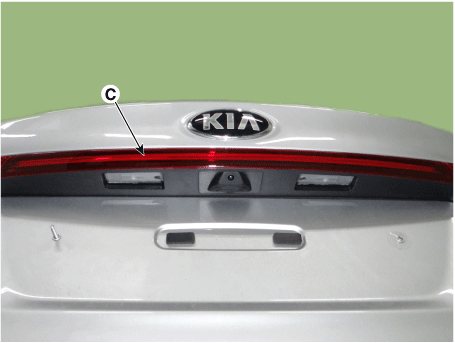

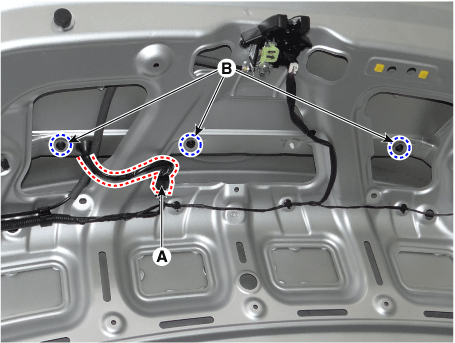

Снимите отражатель (C), ослабив гайки (B) после отсоединения. разъем (А).
|
| 5. |
Снимите камеру заднего вида и ручку крышки багажника в сборе (В), ослабив винты после отсоединения разъема (A).
|
| 6. |

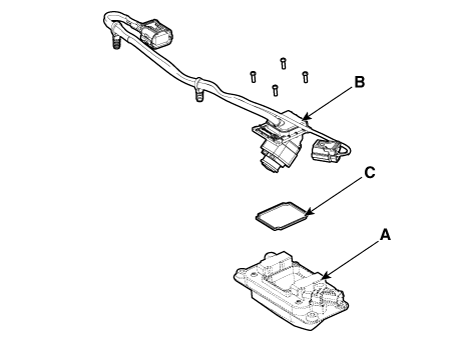

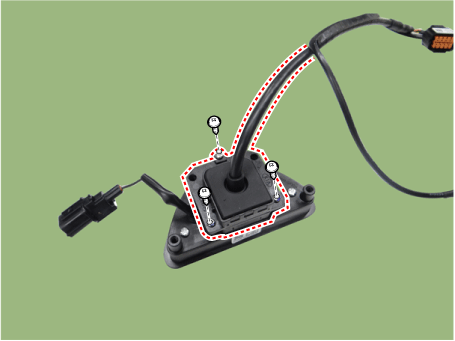

Снимите камеру заднего вида (B) и силиконовую прокладку (C), ослабив винты ручки крышки багажника (А).
|
Ручка крышки багажника
| 1. |
Отсоедините отрицательную клемму аккумулятора. |
| 2. |
Снимите заднюю панель задней двери (См. Кузов — «Задняя панель задней двери») |
| 3. |
Ослабьте винты крепления декоративного кронштейна задней двери. |
| 4. |

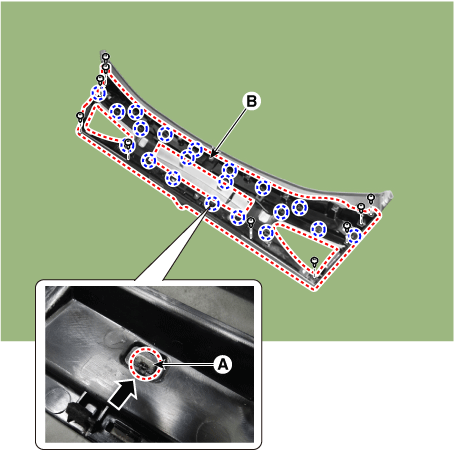

Снимите декоративную скобу задней двери (B), нажав на фиксирующие крючки. (А) в направлении стрелки.
|
| 5. |
Отсоедините разъем камеры заднего вида (А).
|
| 6. |

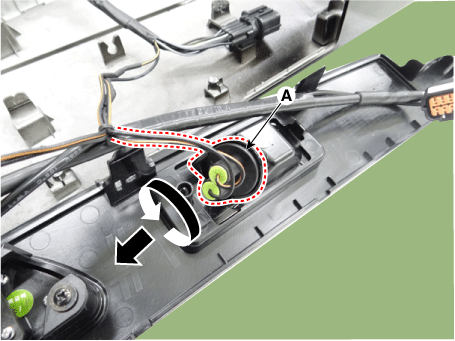

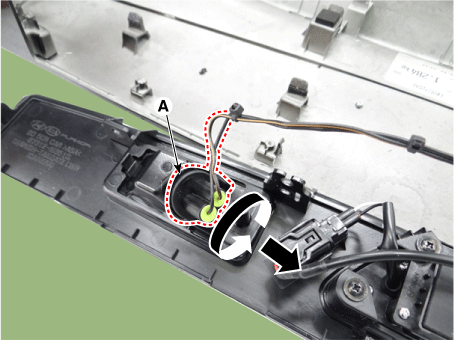

Снимите патрон лампы номерного знака (А), повернув его против часовой стрелки. [левый]
[Правый]
|
| 7. |

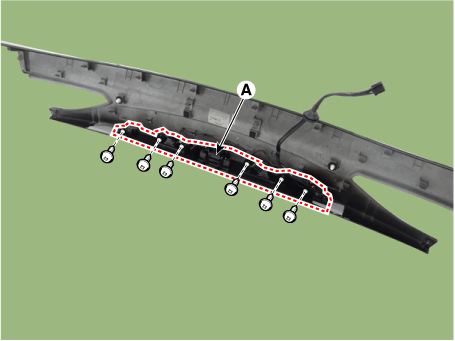

Снимите заднюю декоративную панель двери багажного отделения (А), предварительно ослабив крепления. винты.
|
| 8. |

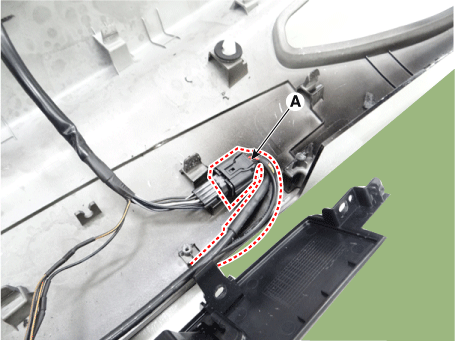

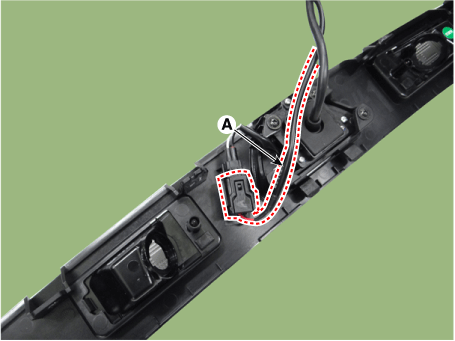

Отсоедините разъем ручки крышки багажника (А).
|
| 9. |

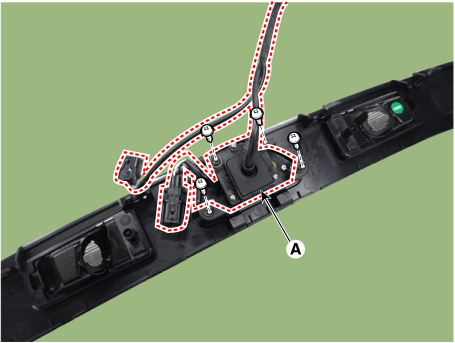

Снимите камеру заднего вида и ручку крышки багажника в сборе (A) после ослабление крепежных винтов.
|
| 10. |
Ослабьте винты крепления камеры заднего вида (А).
|
| 11. |

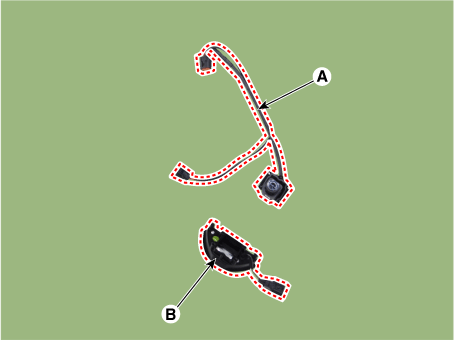

Снимите камеру заднего вида (А) с ручки крышки багажника (В).
|
| Монтаж |
| 1. |
Установите в порядке, обратном снятию. |
| осмотр |

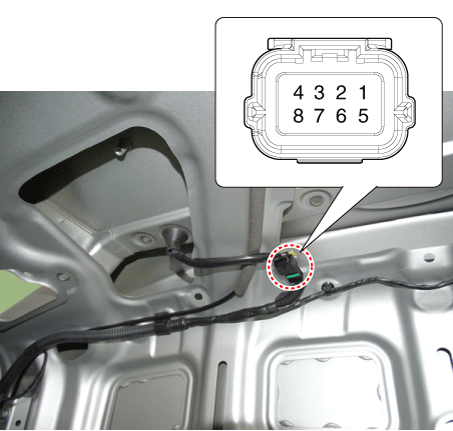

Переключатель открытия багажника
| 1. |

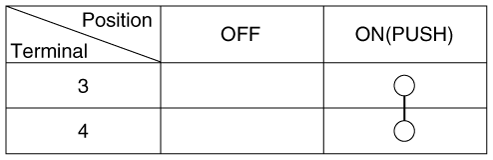

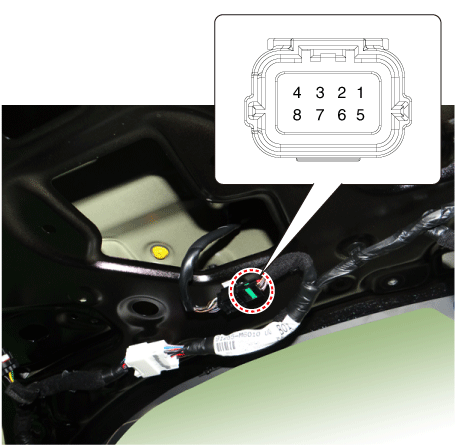

Проверьте целостность цепи между клеммами выключателя открытия багажника.
|
| 2. |
Если непрерывность не указана, осмотрите переключатель.
|
Переключатель открытия задней двери
| 1. |
Проверьте целостность цепи между клеммами выключателя открывания двери багажного отделения.
|
| 2. |
Если непрерывность не указана, осмотрите переключатель.
|

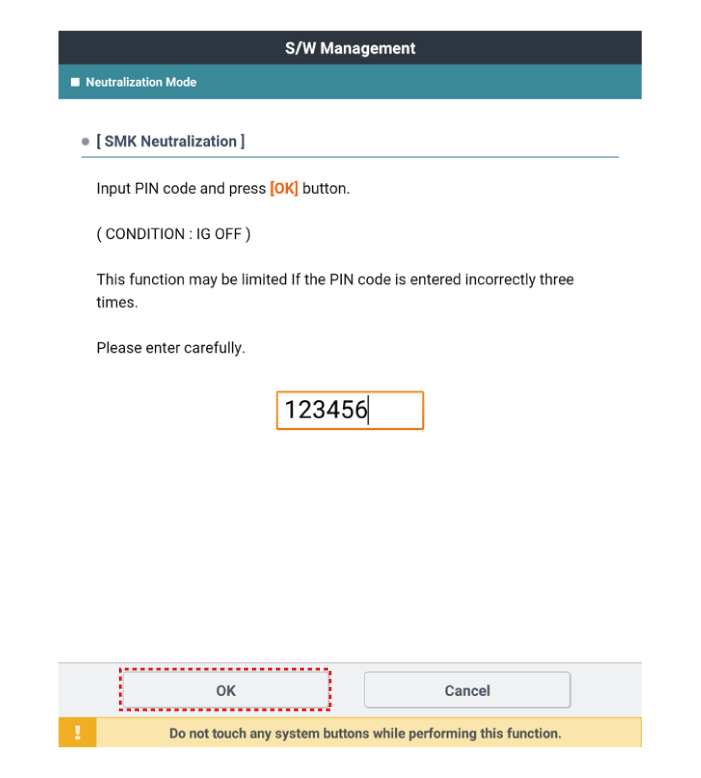

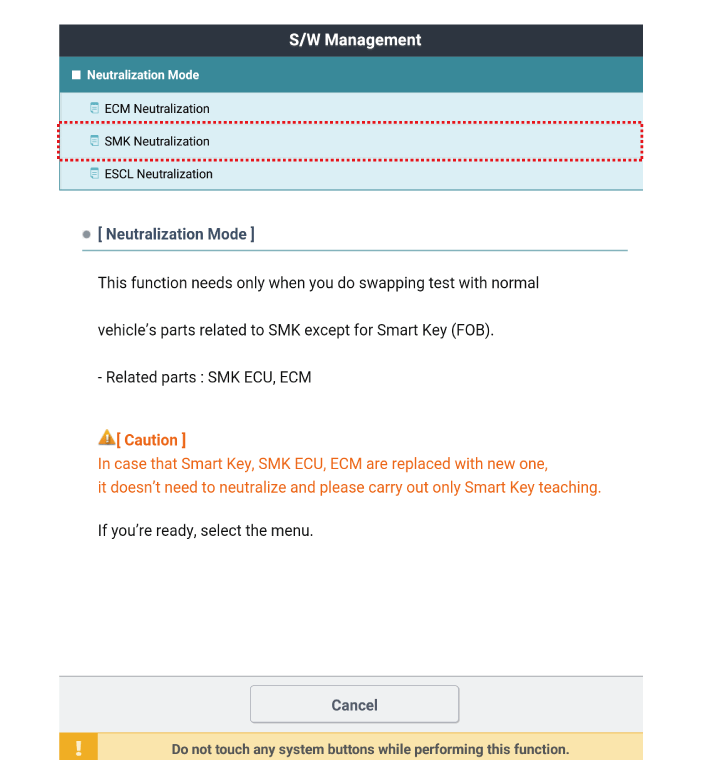

Нейтрализация смарт-ключа
| 1. |
Подключите кабель KDS к разъему канала передачи данных в случае аварии со стороны водителя. нижняя панель накладки. |
| 2. |

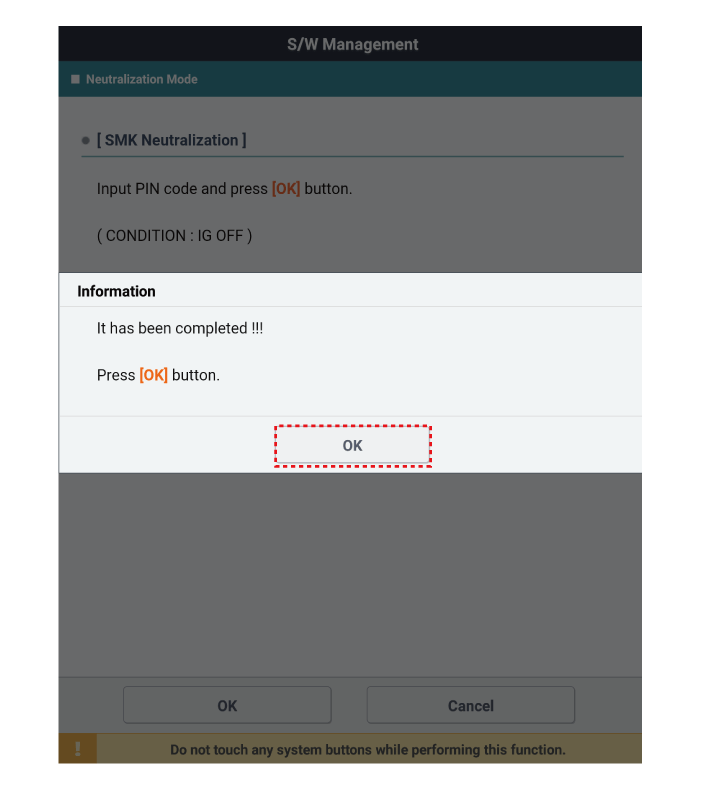

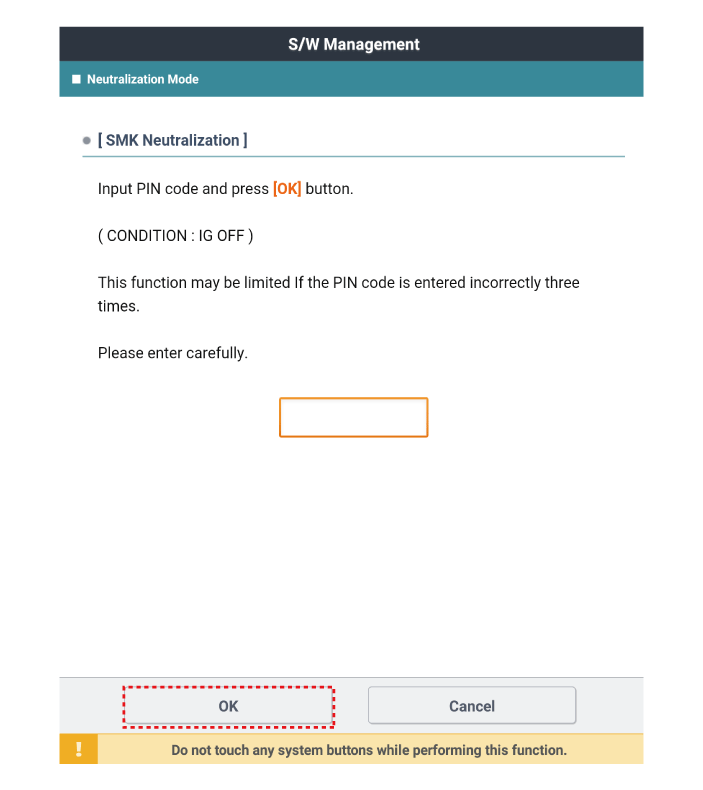

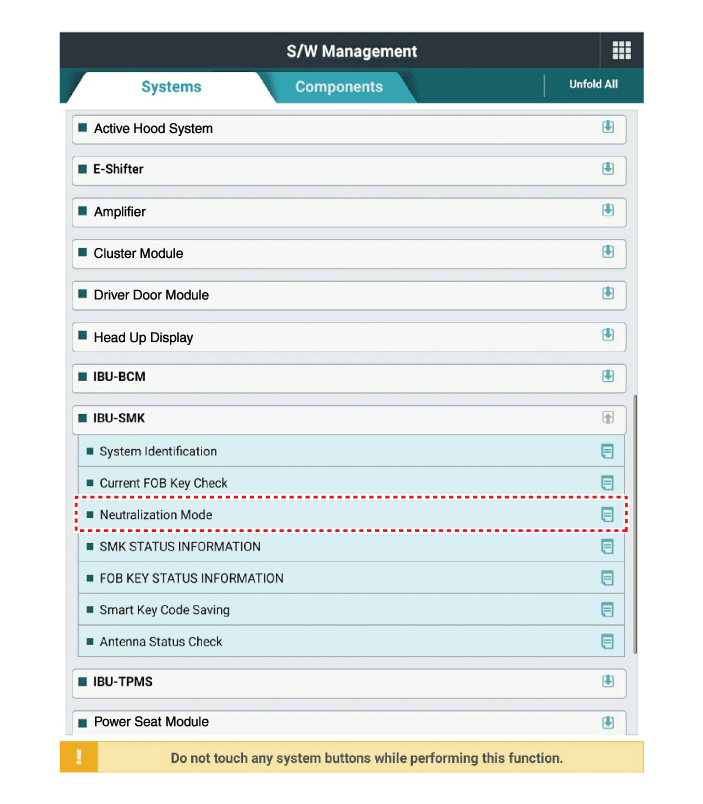

После включения зажигания выберите «Режим нейтрализации».
|
Смарт-ключ
Процедуры ремонта
Смарт-ключ
Сохранение кода смарт-ключа
1.
Подключите VCIⅡ KDS к разъему канала передачи данных (16 контактов) в драйвере.
боковая накладка на нижнюю панель, поверните ручку ...
