Переключатель стеклоочистителя-омывателя ветрового стекла

Процедуры ремонта

Удаление

1. Снимите многофункциональный переключатель.

   (См. Электрическая система кузова — «Многофункциональный переключатель»)

Монтаж

1. Установите в порядке, обратном снятию.

осмотр

Проверка многофункционального переключателя

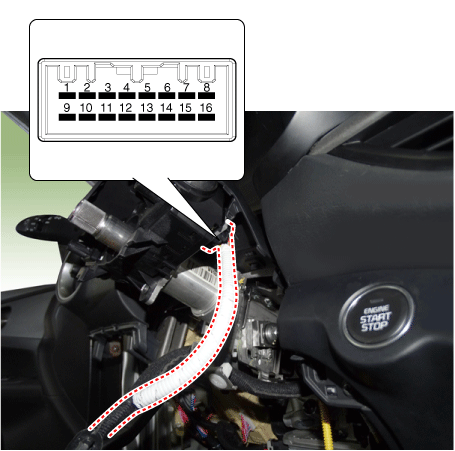

1. Проверьте целостность цепи между клеммами в каждом положении переключателя, как указано ниже. показано ниже.



   Выключатель	Положение переключателя	Терминал переключения	Сопротивление (Ом, ±3,5%)
   Переключатель стеклоочистителя	ТУМАН	1-9	330
   	ВЫКЛЮЧЕННЫЙ		∞
   	Прерывистый (АВТО)		800
   	НИЗКИЙ		1800
   	ВЫСОКИЙ		5700
   Прерывистый объем дворников	Том 1	7-9	330
   	Том 2		690
   	Том 3		1310
   	Том 4		2610
   	Том 5		7310

Диагностика с помощью KDS

1. 1

   В электрической системе тела неисправность можно быстро диагностировать с помощью система диагностики автомобиля (КДС).

   Диагностическая система (KDS) предоставляет следующую информацию.

   1. Самодиагностика: проверка неисправности и кодового номера (DTC).

   2. Текущие данные: проверка состояния входных/выходных данных системы.

   3. Проверка срабатывания: Проверка состояния работы системы.

   4. Дополнительная функция: Управление другими функциями, включая систему настройка параметров и регулировка нулевой точки.

2. 2

   Выберите «Модель автомобиля» и «Интегрированный блок управления кузовным оборудованием (IBU)» для проверки, чтобы проверить автомобиль с помощью тестера.

3. 3

   Выберите меню «Текущие данные» для поиска текущего состояния ввода/вывода. данные.
