Kia Forte: Стеклоочиститель/омыватель лобового стекла/Электродвигатель омывателя лобового стекла

Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Электрическая система кузова / Стеклоочиститель/омыватель ветрового стекла / Мотор переднего омывателя

Компоненты и расположение компонентов

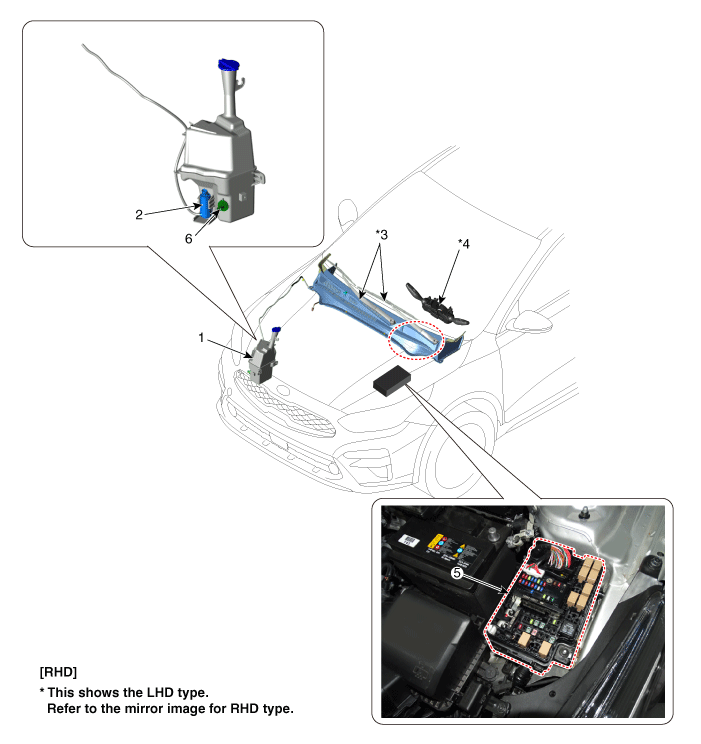

Расположение компонентов

1. Бачок омывателя в сборе
2. Двигатель омывателя и насос в сборе
3. Рычаг и щетка стеклоочистителя

4. Многофункциональный переключатель
5. Реле стеклоочистителя/омывателя.
6. Датчик уровня омывающей жидкости.

Процедуры ремонта

осмотр

Мотор переднего омывателя

Подключив двигатель омывателя к бачку, заполните бачок. бак с водой.

•	Перед наполнением резервуара водой проверьте фильтр на наличие посторонних материалов или загрязнений. если необходимо, очистите фильтр.

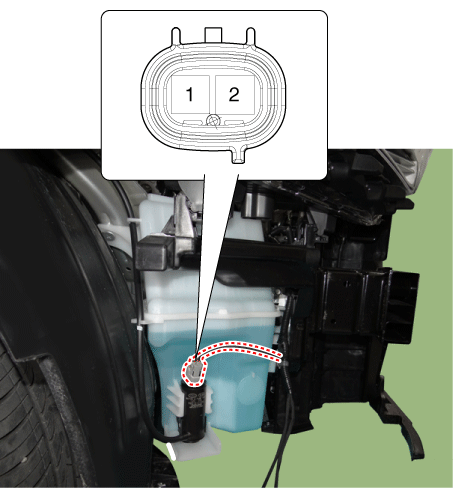

2.	Подсоедините положительный (+) кабель аккумулятора к клемме 2 и отрицательному (-) аккумулятору. кабели к клемме 1 соответственно.

3.	Убедитесь, что двигатель работает нормально, а двигатель омывателя работает и брызги воды из передних форсунок.

4.	Если они ненормальные, замените двигатель омывателя.

Датчик уровня омывающей жидкости

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Слейте омывающую жидкость менее 650 мл.

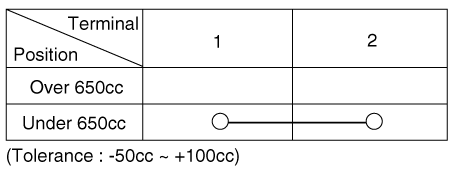

3.	Проверьте целостность цепи между клеммами № 1 и № 2 в каждом поплавке. позиция. Должна быть непрерывность, когда поплавок опущен. Не должно быть непрерывности, когда поплавок поднят.

4.	Если непрерывность не соответствует указанной, замените уровень жидкости омывателя. выключатель

Удаление

Мотор переднего омывателя

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите крышку машинного отделения. Nu 2.0 MPI (см. Механическая система двигателя — «Машинное отделение под крышкой») Гамма 1,6 MPI (см. Механическая система двигателя — «Моторное отделение под Крышка")

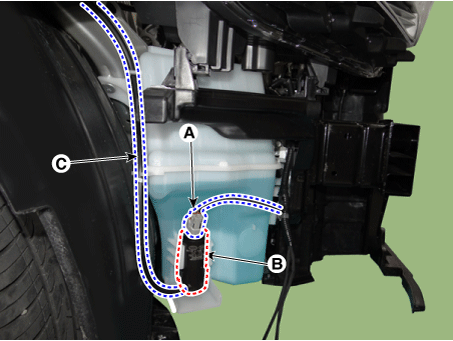

Отсоедините разъем (А) и снимите двигатель омывателя (В), затем снимите форсунка (C) от двигателя.

Жидкость омывателя сливается при снятии двигателя омывателя.

Датчик уровня омывающей жидкости

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите крышку машинного отделения. Nu 2.0 MPI (см. Механическая система двигателя — «Машинное отделение под крышкой») Гамма 1,6 MPI (см. Механическая система двигателя — «Моторное отделение под Крышка")

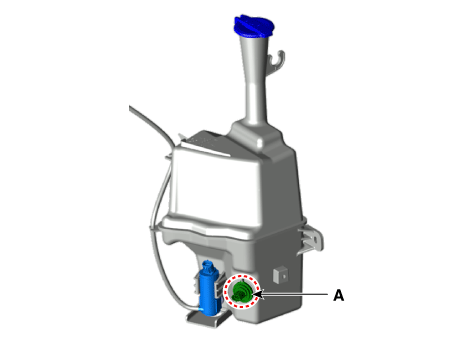

3.	Снимите выключатель датчика уровня омывающей жидкости (А) после отсоединения разъем.

Резервуар

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите передний бампер в сборе. (См. Кузов — «Передний бампер в сборе»)

3.	Снимите защиту переднего колеса [RH]. (См. Кузов — «Защита переднего колеса»)

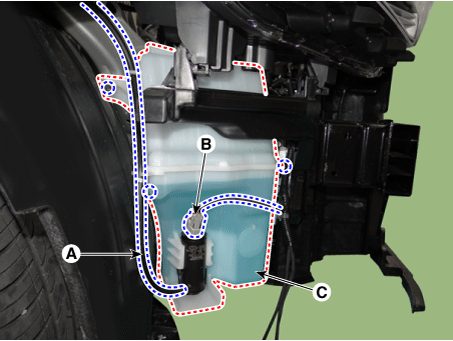

4.	Отсоедините форсунку (А) и разъем (В), затем снимите резервуар. (C) ослабив болты и винт.

Монтаж

1.	Установите в порядке, обратном снятию.
