Электромагнитный клапан управления RCV

Технические характеристики

Спецификация

Элемент	Спецификация
Сопротивление катушки (Ом)	28,3–31,1 [20 °C]
Приколоть	2

Описание и работа

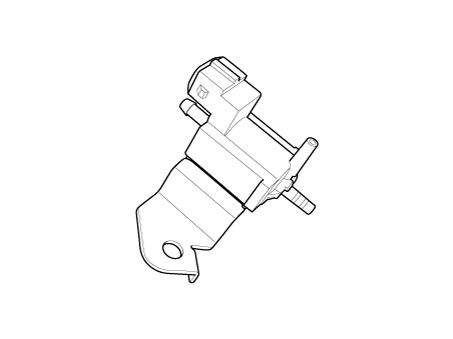

Описание

Установлен на верхней части электродвигателя охлаждающего поддона, регулятор RCV (клапан рециркуляции) Электромагнитный клапан управляет приводом RCV для управления перепускным каналом. компрессора турбокомпрессора. Когда дроссельная заслонка закрыта во время работы двигателя [Tip-out], авария шум будет генерироваться крыльчаткой из-за быстрого скачка наддува давление. Итак, в данном случае, для предотвращения этого явления, ECM поддерживает соответствующее давление наддува, открывая перепускной канал.

Принципиальные диаграммы

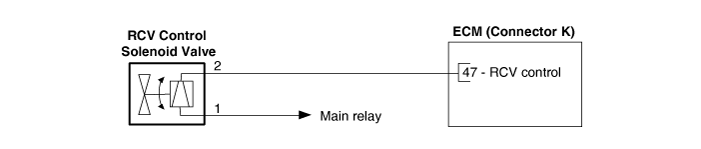

Принципиальная электрическая схема

[В]

[М/Т]

Процедуры ремонта

осмотр

1. 1
   Выключите зажигание.
2. 2
   Отсоедините разъем RCV.
3. 3
   Измерьте сопротивление между клеммами RCV 1 и 2.
4. 4
   Убедитесь, что сопротивление находится в пределах спецификации.

   Спецификация: 28,3-31,1 [20 °C]

Удаление

1. 1
   Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2

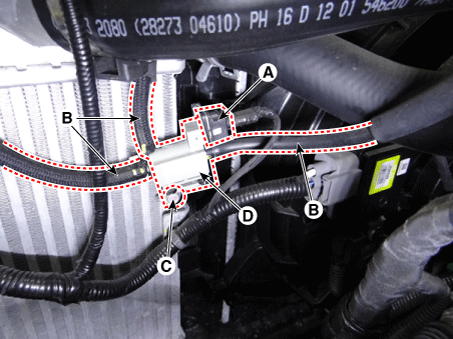

   Отсоедините разъем электромагнитного клапана управления RCV (A) и паровые шланги (B).
3. 3
   Снимите электромагнитный клапан управления RCV (D), ослабив крепежный болт (C). Болт крепления кронштейна электромагнитного клапана управления RCV: 9,8–11,8 Н·м



Монтаж

1. Установите в порядке, обратном снятию.
