Kia Picanto: система управления двигателем / электрический привод перепускной заслонки (EWGA)
Технические характеристики
Элемент
|
Спецификация
|
Максимальный ток (А)
|
< 6,0
|
Сопротивление катушки (Ом)
|
2,4 ± 0,36
|
Напряжение питания (В)
|
13,5
|
Диапазон напряжения питания (В)
|
9 - 16
|
Рабочая частота (кГц)
|
0,9 - 1,1
|
Элемент
|
Спецификация
|
Напряжение питания (В)
|
4 - 6
|
Описание и работа

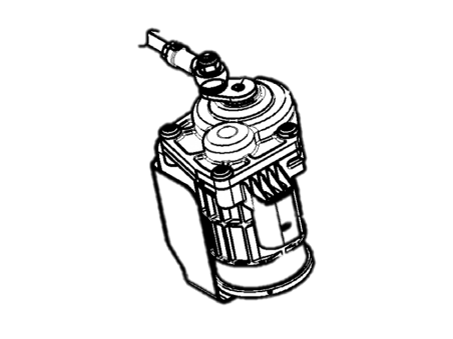

Установлен
на турбонагнетателе электрический привод управления WGT управляет
лопасть в турбонагнетателе Waste Gate (WGT) и регулирует количество
сжатого воздуха с помощью ШИМ-сигнала ECM. Этот привод состоит из
Двигатель постоянного тока, который приводит в действие лопасть, двухступенчатый редуктор, увеличивающий крутящий момент.
двигателя постоянного тока, датчик положения, который определяет состояние лопасти, и
электрический блок управления, который приводит в действие двигатель постоянного тока.
Принципиальные диаграммы
|

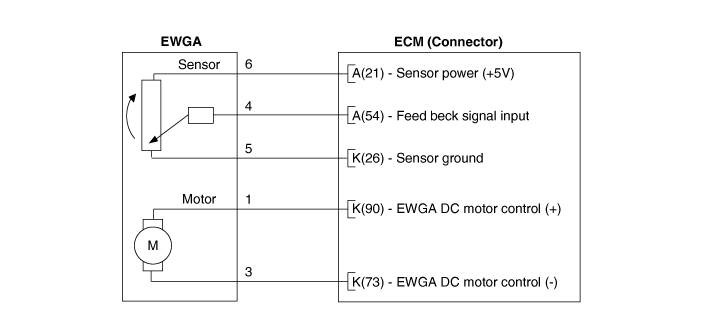

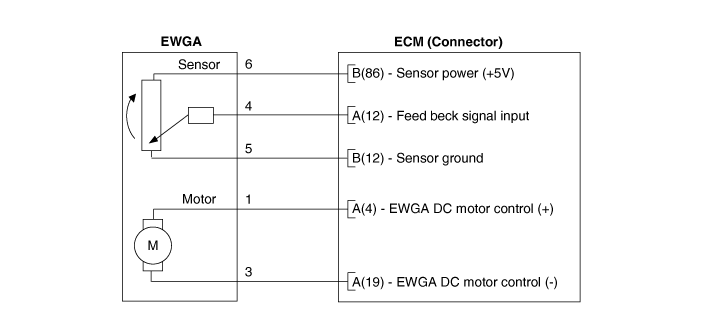

Принципиальная электрическая схема
|
Технические характеристики
Спецификация
Элемент
Спецификация
Сопротивление катушки (Ом) 6,9 - 7,9 [20°C(68°F)] Управляющий ток (мА) 100 ...
Технические характеристики
Спецификация
Элемент
Спецификация
Сопротивление катушки (Ом) 28,3–31,1 [20°C (68°F)] Контакт 2
Описать...
