Kia Picanto: Система управления двигателем / Датчик положения акселератора (APS)

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Управление двигателем/топливная система / Система управления двигателем / Датчик положения акселератора (APS)

Технические характеристики
Спецификация
Ускоритель
Позиция
Выходное напряжение (В) [Vref = 5 В]
АПС1
АПС2
КТ
0,7 - 0,8
0,32 - 0,42
В.О.Т.
3,98 - 4,22
1,93 - 2,17

Описание и работа
Описание

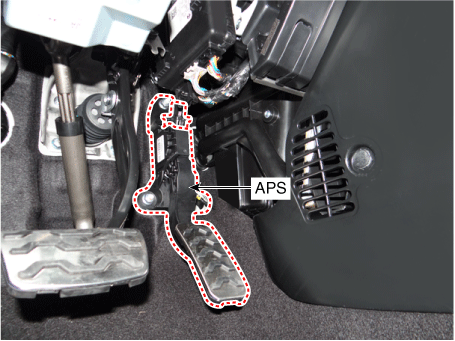

Установлен на модуле педали акселератора датчик положения акселератора (APS) определяет угол поворота педали акселератора. Поскольку APS является одним из самых важных датчиков в системе управления двигателем, он состоит из два датчика, каждый с отдельной линией питания и заземления. Второй датчик контролирует первый датчик и его выходное напряжение составляет половину от первого один. Если соотношение датчиков 1 и 2 вне диапазона (примерно 1/2), диагностическая система считает, что это ненормально.

Принципиальные диаграммы

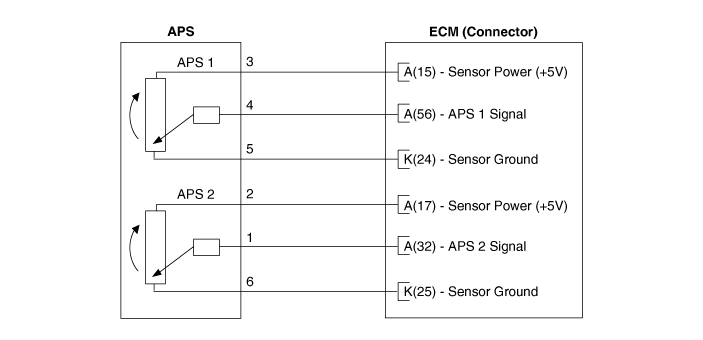

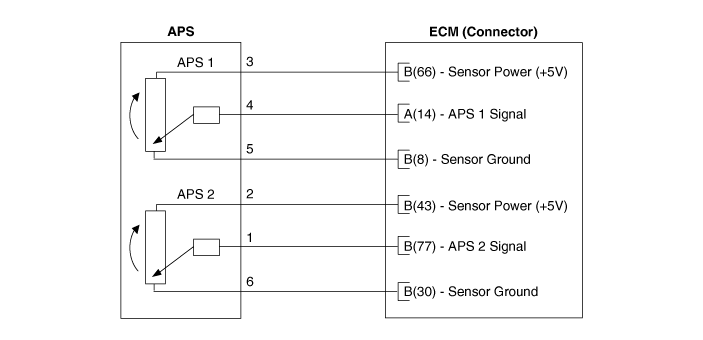

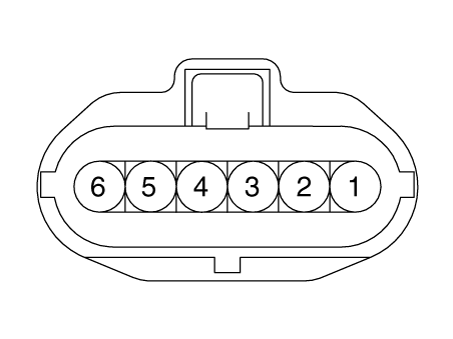

Принципиальная электрическая схема
[В]

[М/Т]

Процедуры ремонта
осмотр
1.
Подключите KDS к разъему канала передачи данных (DLC).
2.
Включите зажигание.
3.
Измерьте выходное напряжение APS 1 и 2 на C.T и W.O.T.
Ускоритель
Позиция
Выходное напряжение (В) [Vref = 5 В]
АПС1
АПС2
КТ
0,7 - 0,8
0,32 - 0,42
В.О.Т.
3,98 - 4,22
1,93 - 2,17

Удаление
1.
Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.

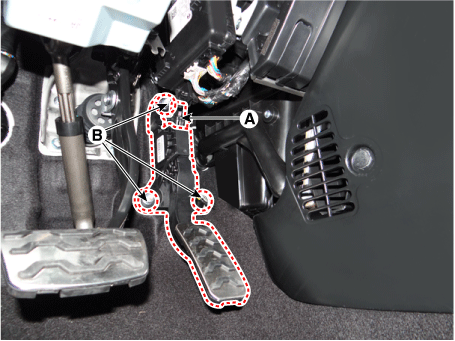

Отсоедините разъем датчика положения акселератора (А).
3.
Отверните установочные гайки (В) и снимите модуль педали акселератора.
Гайка крепления модуля педали акселератора:
12,7–15,7 Н·м (1,3–1,6 кгс·м, 9,4–11,6 фунт-фут)
Болт крепления модуля педали акселератора:
8,8–13,7 Н·м (0,9–1,4 кгс·м, 6,5–10,1 фунт-фут)

Монтаж
1.
Установите в порядке, обратном снятию.
